Перекатка процессора и памяти нужны советы
Не хочу обидеть человека, но у него половина пятаков оторвана. И в конце всё запускается.
Так вот уже и фольгой заматывали и радиаторы клали на проц, И нижний подогрев на 330 градусов использовали. Везде одна и таже мистика. Снял поставил флешку или флешку и проц и получи 004-006 потребления. Предполагаю, что проблема в оторванных пятаках, но отследить пустышка или нет очень трудно (если нет боковых выводов). Но снять проц без отрыва пятаков пока не получается, как только начинаешь загонять лопатку под компауд они начинают отваливаться.
Последний кролик повёл себя также. Снимали только флешку. Проц под радиатор поставил. Сняли поставили флешку (все важные пятаки целы, только пустышки отвалились), та не работает потребление 004-006.
Что такое перекатка процессора
хочу обратить ваше внимание на продукцию под брендом NEXUS, данная проблема касается абсолютно всех моделей всех производителей, но отдельно обращу внимание на Huawei Nexus 6P
проблема выражается в отвале (нарушение контактов) процессора с площадкой на материнской плате или отвалом (нарушением контакта) ОЗУ (оперативной памяти) от процессора, на данной модели используется технология типа бутерброд, т.е в начале процессор ставится на плату, а после на него ОЗУ. мало месте, большая производительность но очень большой процент выхода из строя
выражается полным не включением, зависанием на заставке, перезагрузка, бутлуп, bootloop, ошибкой Qualcomm HS-USB QDLoader 9008
итак, Huawei Nexus 6P, ремонт.
Все что вы делаете вы делаете на свой страх и риск, любые описанные ниже работы крайне опасны для продолжения жизни телефона при не профессиональном подходе. Все работы выполнялись мастером с огромным опытом в подобных ремонтах и крайне дорогостоящем оборудовании и инструментах.
Начнем с начала
.разбираем телефон с помощью нагрева до около 120 градусов, снимаем экран, снимаем плату, фиксируем. наносим тепло отражатель (к примеру медная фольга) на элементы вокруг процессора, счищаем клей вокруг скальпелем — самый простой этап
.плату ставим нижний подогрев 250-300 градусов, меряем плату сверху — около 180 градусов, феном примерно 255-260 градусов греем проц (здесь главное не ошибиться в температуре, ошибка в 10 градусов приведет к отвалу элементов сизу платы, питание, нанд), снимаем в начале с процессора ОЗУ, после с платы сам процессор
.у нас на руках процессор и ОЗУ, грязные, в черном клею который нужно удалить так, что бы не повредить ножки (их там сотни!). Учитывая что процессор и ОЗУ очень и очень тонкий, с ноготь, осторожно с температурой! 250 градусов
(ровно 250! не 252! будьте уверены в своем оборудовании, только крайне дорогостоящие модели могут держать погрешность не более 1 градуса). Возможно и 150 градусов, предварительно пройтись паяльником
Перекатка процессора iphone что это
В Таганроге первыми в России смогли перекатать процессор A8.
В России много мастерских, которые занимаются ремонтом apple техники. Только 5 % могут качественно выполнить сложный ремонт вашего устройства. Данная статья показывает, что бывает, когда аппарат отдают не профессионалам и что становится с устройствами после них . Когда устройство полностью обречено наша мастерская является последней надеждой на восстановление аппарата.
Iphone 6 пришел к нам с диагнозом «не включается». Человек обращался в большое количество мастерских по ремонту apple и не кто, не мог ему помощь. Все ставили диагноз замена платы…
Предварительный осмотр платы показал, что над платой очень сильно «поиздевались». Это место «подогрето» — вроде ничего плохого, так как все под смолой. Но.
Сразу почистили и подготовили посадочное место.
Это и есть сам проц A8 кверху «пузом») Да, в отличии от предыдущих моделей iPhone (до 5s включительно) при повреждении процессора максимум чем рисковал человек — потеря iMessage, и то, на IOS9 это поправили. На 6-ке при повреждении процессора (и/или кнопки Home) — аппарат уходит в утиль однозначно. И это даже не обсуждается. Apple Pay защита информации. все дела.
PS — Если у Вас не работает FaceTime — проверьте в настройках модель телефона. Если на конце AE/A ну или типо того, указывающее на принадлежность к ОАЭ — про фэйстайм можно забыть ))) Пока. в ближайшее время, надеюсь мы это поправим ��
Это процессор A8 разделенный пополам. Все думают что процессоры Apple, устанавливаемые в iPhone есть одно целое. На самом деле A8, как и предыдущие, это «бутерброд». Снизу CPU — сверху на него ставится оперативная память (DDR) и заливается смолой. Получается одно целое. Потом на завод. Потом iPhone и все.
Вот эта «бяка» вокруг кристалла процессора — смола и контакты под «оперативку». Ее нужно будет очистить и подготовить под посадку оперативной памяти — DDR. Малейшее повреждение кристалла, даже если царапина по краю — проц в утиль — тело соответственно тоже. Увы, 6ки жестко завязаны на проц. Apple Pay и все дела )))
Плохо видно, но «юбка» почти подготовлена.
Это самое, самое плохое что может произойти с Вашим любимым iPhone при обращении к так называемым «специалистам».
На фото iPhone 6 перегретый очередными умельцами ))) Помимо «перекатки» всего что только можно, пришлось еще и «половинить» процессор, так как оперативку угрели тоже )))
PS. Изначально аппарат был залит, в этом конкретном случае достаточно было заменить КП и по ходу работ устранить дефекты выявленные в процессе последующей диагностики. Теперь же ремонт, помимо того, что получится дольше чем обычно, выйдет еще и в разы дороже.
И таких примеров очень много, если все «выкладывать», нам просто стены не хватит )))
Наша мастерская это объединение высокообразованных профессиональных людей. Мы всегда открыты к сотрудничество и рады помочь с интересующими вас вопросами обращайтесь. Приглашаем к сотрудничеству мастерские и организации.
Реболл процессора iPhone 7
Здравствуйте, друзья! Нам часто задают вопрос как проводится процедура восстановления работоспособности процессора, в частности на Айфоне 7. В этой статье мы решили подробно описать процесс реболлинга, а также зачем это нужно, и чем выгоднее полной замены системной платы смартфона. Если вы столкнулись с неисправностью чипа на вашем телефона, данная информация будет полезной и поможет значительно сэкономить на починке.
Зачем нужен ремонт процессора Айфона и как он проводится?
Начнем с основ, а именно с описания признаков неисправного ЦП. Иными словами, как понять, что процессор вашего Айфона седьмой модели нуждается в ремонте? Забегая вперед уточним, что однозначных симптомов поломки не существует, все они могут указывать на неполадки и других деталей девайса. Поэтому прежде чем делать самостоятельные выводы, лучше обратиться в профессиональный сервисный центр для диагностики (у нас это совершенно бесплатно). Но все же существует список самых распространенных симптомов, по которым с большой долей вероятности можно определить неисправность.
Признаки поломки процессора смартфона
В первую очередь следует обратить внимание на то, при каких обстоятельствах стали проявляться проблемы, ведь от этого зависят дальнейшие выводы. Итак, чаще всего неполадки с процессором могут проявиться после падения гаджета, попадание в него воды, длительного пребывания во влажной атмосфере, а также от естественного износа (возраста) телефона.
Симптомы неисправности процессора:
- Айфон 7 не включается, при перезагрузке выдает красный или синий экран;
- На дисплее появляются артефакты, искажения, раздвоения и др.;
- Телефон не заряжается или заряжается только в выключенном состоянии;
- Компьютер не видит (не определяет) смартфон при подключении шнуром;
- iPhone 7 ушел в режим восстановлен или DFU и не выходит из него;
- Постоянные перезагрузки на экране с «яблоком».
Что такое «reball» процессора смартфона Apple?
Мы подошли к самому главному — каким же образом можно починить процессор Айфона, и вообще возможно ли это? Да, возможно, но чтобы понять суть процедуры, нужно пояснить что собственно необходимо ремонтировать. Дело в том, что сам чип A10 очень редко выходит из строя (получает внутренние повреждения), чаще страдают его контакты. Процессор соединяется с системной платой через BGA пайку, то есть массив мельчайших шариков. Именно эти контакты часто получают повреждения: трескаются, отслаиваются, окисляются, выпадают. Таким образом ремонт процессора Айфона 7 подразумевает восстановление его контактов с платой. Это и называется реболлом (заменой BGA массива шариков).
Как проходит реболлинг (восстановление) чипа iPhone 7
Ниже мы подробно описали процедуру проведения реболла процессора A10 в сервисе Apple Pro Москва:
- Смартфон полностью разбирается, снимается системная плата;
- Поверхность чипа и платы зачищается от остатков компаунда;
- Деталь подготавливается к отпайке от платы;
- Термоскотчем заклеиваются находящиеся рядом компоненты;
- Процессор демонтируется на термостоле «Термопро»;
- Зачищаются контакты чипа и системной платы;
- Через специальный трафарет «накатываются» новые BGA шарики;
- C помощью паяльной станции «Weller» процессор монтируется на плату;
- Тестирование и проверка работоспособности чипа.
Работа по реболлингу процессора Айфона — довольно сложная и тонкая процедура. Не даром, мастерские которые не имеют соответствующего оборудования и опыта зачастую отказываются от ее проведения, предлагая полную замену платы с чипом. Но в нашем специализированном сервисном центре Apple Pro в Москве ремонт процессора iPhone 7 отлажен и успешно практикуется.
Напоследок несколько слов о надежности реболла и его стоимости. Вопреки расхожему мнению, утверждающему что данная процедура малоэффективна и недолговечна, практика доказывает иное. Восстановленный процессор успешно продолжает функционировать не один год, а стоимость реболлинга значительно ниже замены платы. Конечно, при условии что работу выполняют профессионалы.
Будем рады предоставить вам услугу реболла процессора Айфона 7 в Москве по доступной цене, быстро и с гарантией!
Перекатка процессора iphone что это
Опыт, посоны, любой компот легко удалять, имея подход и набитую технологию.
Я бы сказал катая их каждый день, запах компаунда уже как родной.
Опыт, посоны, любой компот легко удалять, имея подход и набитую технологию.
так поделись технологией,про это и спрашиваю)
так поделись технологией,про это и спрашиваю)
Надеюсь с подрывом микрух проблем нет?(хотя сам иногда лажаю,и пару пинов отрываю)
Подрываю микру,беру каплю Розе и прохожусь по пятакам. Смешивая припои.далее проскитовский резак острый,230 квиковских градусов и чистим. 5 минут и все,смываю флюксом. Далее прохожусь оплёткой.плата готова к посадке микрухи
Тоже пользуюсь OLFOй, сейчас купил новый скальпель с новой системой крепления лезвия.
Какой из них (http://www.olfa.in.ua/all-knives)
И действительно ли они такие обалденные по качеству.
Ставим фен на третью руку, плату в зажим, кусочек канифоли на место откуда сняли микруху и без всяких усилий чистим плату от компаунда очень острым, но без всяких обломков и вмятин канцелярским ножом. Саму микруху от компаунда чищу так: беру любой экран (можно с тухлой ноклы), кладу кусочек канифоли, устанавливаю 230°C-240°C, поток воздуха максимальный (но советую начинать с минимального), расстояние от насадки до микрухи 2-3 см и тоже без всяких усилий убираю компаунд — отходит как масло с хлеба. Это не открытие Америки, просто многие в личке спрашивают, что нихрена не отходит компаунд — и не будет отходить, если вы греете микруху на жестком теплоотводе.
можно ссылку на третью руку? давно уже хочу купить,вот и не получается нифига,да и тиски тоже для плат не помешало бы.а то на нижнем подогреве(которому обрадовался Богдан в видеоролике =) ) крепежи дурацкие,кривые платы через опу держатся. Этот подогрев больше для пайки ноутов подходит,положил сверху плату и паяй)))
Какой из них (http://www.olfa.in.ua/all-knives)
И действительно ли они такие обалденные по качеству.
http://www.olfa.in.ua/olfa-ak-3 купил такой и такой, http://www.olfa.in.ua/olfa-ak-4 их качество меня устраивает, лезвий главное по больше закупить. У предыдущей версии из за работы под воздействием температуры расшатывалось лезвие, точнее посадочное место под лезвие. Лечилось обматыванием лезвия фольгированным скотчем.
Хе, как дойдет до озу.
Согласен, самый геморройный процесс, поделитесь опытом, как сделать замещение припоя в лунках для озу. всегда забиваются флюсом.
Посмотрите это видео https://www.youtube.com/watch?v=4B6xjbYElUA я так понял на айклаудную плату нужно еще и вайфай пересаживать чтобы он работал.
В общем решил катнут вчера на 6S plus бутер.
Столкнулся с 2-мя проблемами.
Матрицы которые сейчас имеются в продаже на 6s и 6s plus, идут малость неровные. Если выровнять микруху скажем сверху, то с середины вниз идет смещение в сторону и небольшой недобор вверх. В кратце, на самых нижних рядах вы через дыры увидите лишь процентов 30 контакта проца. То ли у 6S или 6S plus на матрице сами дыры/цилиндры идут чуть под углом, не абсолютно перпендикулярно, что еще усложняет работу.
Пробовал сначала пастой, потом шарами. Так вот пастой лечге из-за кривизны матрицы, а вот шарами не зацепилось процентов 10, пришлось в ручную потом без матрицы припаивать.
Аппарат изначально переставал включатся, падал в дфу, или вовсе не виделся. После перекатки нанда аппарат пожил 3-4 дня, а потом умер. Перекататал питалово на всякий, проработал 3-4 дня и снова умер.
На бутере виден был горб. После снятия проца выяснилось, что проц дугой, скорее брак. Когда грелся, горб выше, соотвественно отвал по центру.
Перекатал, поставил, края сильно прижимаются, а вот центр видимо не достает. Не реагирует на кнопку, если реагирует то скачок 0.45-0.80А секунду и сбрасывает, снова жмешь питание уже 1.0-1.25А и висит. По обвязке кз нигде нет. После второй перекатки, на кнопку реагирует но потребление 1.0-1.25А. То ли из-за горба по краям слипаются шары, то ли проц совсем приехал.
Процы на них нежные как и на шестерках, легко отваливаются контакты на самом проце. У меня отвалились несколько по массе.
Клей мягкий и сошел он почти весь с процом, на плате ничего не осталось.
Шаг на опере такой же как на 5S/6, правда больше размером.
Пробовал ставить А2.не стартанул. Поставил А3 и все ок
Только что ставил 1610А2. Не заряжается и висит на яблоке. Поставил 1610А1 — зарядился и включился. А3 в наличии нет.
а зачем в конце оплеткой проходиться, ведь есть риск сорвать пятаки? я делаю по такой же технологии, но в конце, чтобы убрать смесь розе и штатного припоя просто грею на 250 средний поток место, прохожу пару раз щеткой, 2-3 итерации и вся смесь перейдет в состояние паяльной пасты, которую в конце-концов можно смыть дегризером, ни один пятак еще не пострадал
оплетка не снимает пятаки если это оплетка �� У нас в хламе ноутов пол сотни, так вот в них, в половине уже нет вай-фай кабелей, куда делись, прям не знаю))
оплетка не снимает пятаки если это оплетка �� У нас в хламе ноутов пол сотни, так вот в них, в половине уже нет вай-фай кабелей, куда делись, прям не знаю))
дегризером и щеткой чистили небось,вот и смыли случайно щеткой
Под процом нет ничего необычного. Подумаешь, ряды шаров пропущены. Универсалкой катается, будь то хоть галимый трафарет. Руки ровные накатают, притом шар в шар будет, даж пастой самой дешовой. Компаунд — бляха, я это гдет видал. Ах да! Не скажу с увереностью, но это компот с добрых se k750, к примеру. Полупрозрачен, сыпится в песок, при чистке в округе. Воняет. Ладно, проц фигня. Менял кп, вот тут офигел. Компот, проц с обр. Стороны. Термопара и поехали. Когда кп дёрнул и по плате пошел косичкой, тут то меня и осенило. Под кп на 6s шаг, как у тристара! Мелок очень. Да и проц с обр. стороны. Снимать, катать, кп — очень трудоёмко. Как бы я такой бороды не встречал ещё.
Мой совет: если дёргать собрались контрольку, будьте придельно внимательны. Чуть коцните сверху чип, он может и трещенку дать во внутрь. Пипец одним словом. А кучность элементов не даёт зазора, для вычищения компота по периметру.
Так что будьте предельно внимательны, не спешите. А молодым: Ребята, прошу, не лезьте. Не ваш уровень. Потреньтесь лучше на 4s и 5ках. И то, учитель нужен хороший, что бы показал.
И злишься из-за того, что не правильном срыве экрана, откололи кусок епромины модемной(к примеру). Вот тут, Вы, шлейфообразные, и косячите по полной. А после крики о помощи
у меня вопрос к тем кто катает процы на 6s. на проце в верхней его стороны ячейки а в них шарики олова. это та сторона на которою садится рам. как вы выравниваете эти ячейки? на рам шарики накатываю но они то не касаются дна ячейки если в ней нет вообще олова, то если в ячейки есть шарик не ровно садятся. и сами ячейки ломаются по краям. подскажите совет пожалуйста.
Никогда не трогаю то что вокруг кристалла.
Снимаю флешку, по максимуму снимаю припой, после зачищаю всю плоскость, после отмываю очень тщательно.
После чего катаю верх проца как в трафарет, тупо сверху мажу пастой и пару раз выравниваю.
Потом лишний припой выравниваю по уровень кристалла проца и хорошенько с флюсом пропаиваю.
Получаеться примерно так.Но на примере iPhone 6
Никогда не трогаю то что вокруг кристалла.
Снимаю флешку, по максимуму снимаю припой, после зачищаю всю плоскость, после отмываю очень тщательно.
После чего катаю верх проца как в трафарет, тупо сверху мажу пастой и пару раз выравниваю.
Потом лишний припой выравниваю по уровень кристалла проца и хорошенько с флюсом пропаиваю.
Получаеться примерно так.Но на примере iPhone 6
«Никогда не трогаю то что вокруг кристалла» — Вы имеете ввиду снятие пластика до подложки (контактных площадок). Вопрос — чем выравниваете площадку от остатков компаунда и лишнего припоя?
как у вас красиво выглядит проц. я когда зачищаю площадку где ячейки то у меня ячейки ломаются. но в любом случае большое спасибо вам за ваш ответ.
Для того что бы они не ломались берите лезвие вот сейчас приложу фото какое.
Лично я разделаю проц и оперативку как:
1) Ставлю бутерброд на углом в моём случае на силиконовый коврик, выставляю температуру на фене 300tC и выставляю лезвие ровно по месту их соединения проц+флеш.
2) Пальцами держать сложно ибо горячее, поэтому я лезвие держу маленькими пассатижами.
3) При нагреве феном под своим почти весом оно слоиться на раз, другое лезвие не советую ибо деформируется память и получается коромысло что потом сложнее припаять
4) После отслоения я как писал выше я снимаю лишний припой и в основном снимаю лишний компаунд просто кусочком оплётки типа Chem-Wik
5) Тщательно отмываю бензином зону если где вижу коричневую каку в лунках или же просто мусор достаю иголочкой, это я делаю после тщательной отмывки уже когда не достаёт щётка но зачастую это 3-10 лунок не более того.
Ну и по на катанной как я уже описал выше накатую верх проца.
Картина получается когда я припаиваю примерно такая.
Кстати посадить оперативу как показывает практика сложнее чем накатать проц в разы.
Советую это делаю исключительно шариками проц 0.25мм, а память 0.20 идёт шаг.
Паста тут не вариант вообще очень много гемора.
Бывает при старте аппарат циклически потребляет порядка 100-120ма — 0 это свидетельствует о том что память не села, хотя вроде видно что всё чётко.
Тут я делаю так.
Копейка в моём случает 10коп согнута пополам, ложу на верх оперативы и грею под микроскопом и минимальным пошатыванием или же просто минуты 1.5-2 сверху для того что бы хватило веса допаятся RAM
Перекатка процессора A11 Iphone X
Всем доброго времени суток! Я начинающий мастер по ремонту Айфонов и сегодня я покажу процесс перекатки процессора на IPhone X. Прошу не судить строго, это моя первая перекатка процессора на IPhone X.
Что ж, приступим к работе.
Закрепляем плату на подогреве и разогреваем её.
Снимаем верхнюю часть платы и сразу очищаем нижнюю часть от остатков старого припоя.
Закрепляем плату в держатель и удаляем старый припой.
Далее нужно зачистить компаунд вокруг процессора для того, чтобы вся мелочёвка вокруг процессора не оторвалась вместе с ним.
Вот так выглядит уже зачищенный компаунд, местами видны небольшие повреждения маски на плате, после снятия процессора они будут замазаны лаком.
Снимаем процессор с помощью фена паяльной станции.
После снятия процессора нужно очистить плату от компаунда и старого припоя, а так же замазать защитным лаком повреждённые участки маски.
После приведения в порядок выглядит следующим образом.
Теперь очищаем сам процессор от компаунда и припоя, делать это нужно очень аккуратно, так как подложка очень нежная и одним неловким движением можно убить процессор.
Вот так выглядит очищенный и подготовленный к накатке шаров процессор.
Через трафарет наносим BGA пасту на процессор для формирования будущих шаров.
После накатки процессор выглядит вот так.
Далее наносим флюс на плату и центруем процессор на плате, после чего припаиваем его с помощью фена на своё законное место.
Наносим BGA пасту на нижнюю половину платы через трафарет и убираю его, таким образом на контактах остаётся нужное количество припоя для формирования шара.
После чего устанавливаю плату на подогрев чтобы шары сформировались, такой способ накатки мне нравится больше, чем классическое задувание шаров феном, так как трафарет при этом не страдает от температуры, следовательно прослужит куда более долгую службу.
Спаиваем «бутерброд» в одно целое на том же подогреве.
Подключаем плату к лабораторному источнику питания и подкидываем дисплей для проверки работоспособности платы.
Аппарат запустился, перекатку процессора можно считать успешной.
Открыт к конструктивной критике 🙂
6.8K постов 39.8K подписчиков
Правила сообщества
ЕСЛИ НЕ ХОТИТЕ, ЧТОБЫ ВАС ЗАМИНУСИЛИ НЕ ПУБЛИКУЙТЕ В ЭТОМ СООБЩЕСТВЕ ПРОСЬБЫ О ПОМОЩИ В РЕМОНТЕ, ДЛЯ ЭТОГО ЕСТЬ ВТОРОЕ СООБЩЕСТВО:
Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont
К публикации допускаются только тематические статьи с тегом «Ремонт техники».
В сообществе строго запрещено и карается баном всего две вещи:
В остальном действуют базовые правила Пикабу.
Китайский робот, впаивающий эти процессоры на заводе, нервно курит в стороне.
@Vladislav98759, Зелёная полоска прям аналогичная у подруги, с чем это связано?
Samsung S20 FE. Неремонт
Всех приветствую! Очередным днем, сидя в своем сыром подвале на третьем этаже, я разглядывал пальцы в свой свежекупленный микроскоп. Но тут в проем рольставней вошел грустный клиент. Повествуя о причинах обращения в ремонт, человек сказал, что в порыве ярости крепко-крепко сдавил аппарат в своих ручищах и попытался его сломать. Но в какой-то момент его отпустило и он понял, что сломав аппарат, он потеряет доступ к кодам запуска ядерных ракет, которых более нет нигде. Но к моменту озарения аппарат стал уже не але. Вернее включиться-то телефон начинал, но дальше заставки дело не двигалось.
Поковырялся я с этим аппаратом, но с мертвой точки дело не сдвинулось — все та же заставка и ничего более. Глядя на изогнутую некоторым образом материнку, я решил не тратить ни время клиента, ни свое. Иии… заказал не битую и не крашенную плату от такого же аппарата, только demo. Нет, не те, что пели про солнышко в руках. Demo это аппарат функциональный во всем, кроме сотовой сети. Хотя и это можно исправить прошивкой за дораха и пользоваться мобилкой как ни в чем не бывало. Но да не об этом псто, материнку я заказал не чтобы просто ее поменять, а для того чтобы произвести SWAP. Это когда бумага в туалете заканчивается комплект основных микросхем переносится на новый текстолит. Приступим. Кидаем материнку в держатель нижнего подогрева (рядом платка родная, чисто для фото):
И поэтапно, аккуратно снимаем теплоотводящую наклейку с термоинтерфейсом, а потом и металлический экранчик:

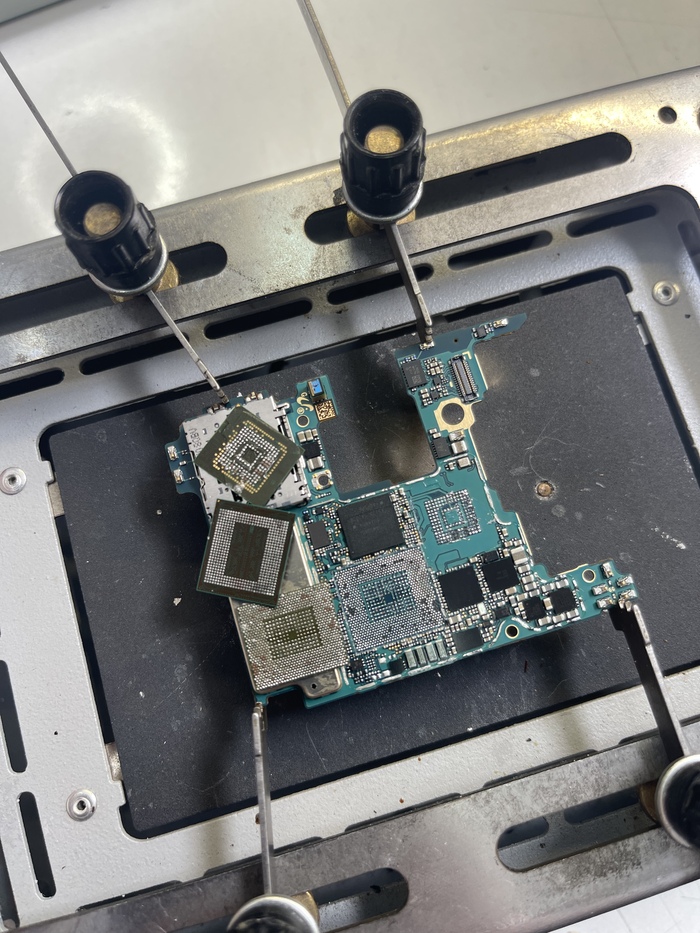

Далее сымаем память, цп в лс и озу, которая стоит поверх процессора. Хоть это и exynos, но спасибо корейцам, шо он тут не такой геморный в плане монтажа как на том же а51, будь он неладен.
Затем очищаем плату от заводского припоя и компаунда. Осматриваем на наличие нужных вырванных пятаков (нет таких ), восстанавливаем местами потертую маску на плате фотополимерным лаком и отмываем. В результате получаем это:
Отлетели лишь пустышки, да и не так много их отлетело — устойчивости микрух помехи не будет. Далее ребалалаинг микросхем, то как создание новых шариковых контактов на микросхемах и имеем следующий результат:
Нраица :). После чего приступаем к установке и проверке:
Аппарат вкл! Ой как хорошо! Ай нраица! *зовет цыган с медведем*. После празднеств и по прошествии эрекции, заставившей отхлынуть кровь от мозга, осознаем, что в правом верхнем углу знак стоп и сети нам не видать. Ессессно, первым делом была попытка попасть в меню, но кто же мне, колхознику, даст пароль — там же коды запуска ядерных ракет, как мы помним. В итоге, пришлось начать думать, как в недавнем посте Рфон. Включаем сервис-мануал на аппарат и внимательно смотрим, держа голове мысль, что плата все же-таки демонстрационная.
Далее следует возможный бред и домыслы сельского ремонтера. По идее, отличия между родной и новой платой в прошивках, и, перенеся комплект с гнутой платы на новую, я должен был получить полностью рабочий аппарат. Но сети нет, значит проц, возможно, не узнает какой-то компонент. И по блок схеме таким элементом мне показалась микросхема CP, так как с процом она (или он с ней) общаются по шине SPI. И раз уж плата демо, то мож она просто пустая?
На плате она стоит вот тут:
Да да, не только эта микруха по spi-шине с процом общается, но начал я с нее. Пересадил и… сеть завелась:
Судя по сервис-мануалу, указания в котором предусматривают замену этой микросхемы, никакой привязки как в ойфонах вовсе нет. Изначально эта микруха могла «отвалиться» при демонтаже проца и памяти, хотя температуры прям щадящие и все обычно норм. Очень хотел перепроверить этот момент, но плату лишний раз греть не хотелось и не уже не моглось. Очень был бы признателен если бы кто-то разбирающийся подтвердил или опроверг мои домыслы. А то неохота покупать телефон для экспериментов :).
SWAP по идее не является прям ремонтом — ты как бы и знаешь что аппарат не работает, но разобраться ПОЧЕМУ ИМЕННО порой тяжко и занимает прям неприличное время. Применяется он обычно в целях экономии времени если плата после предыдущего сервиса упахана вхлам, деформирована от механического воздействия или на визуально целой доске присутствует плавающая и/или тяжкоопределяемая неисправность.
Так что в итоге произвел я вот такой вот неремонт. Аппарат полностью исправен, данные сохранены, деньги заработаны. Счастье, радость, аниме. Благодарю за внимание, всех благ!
A2442 не включается

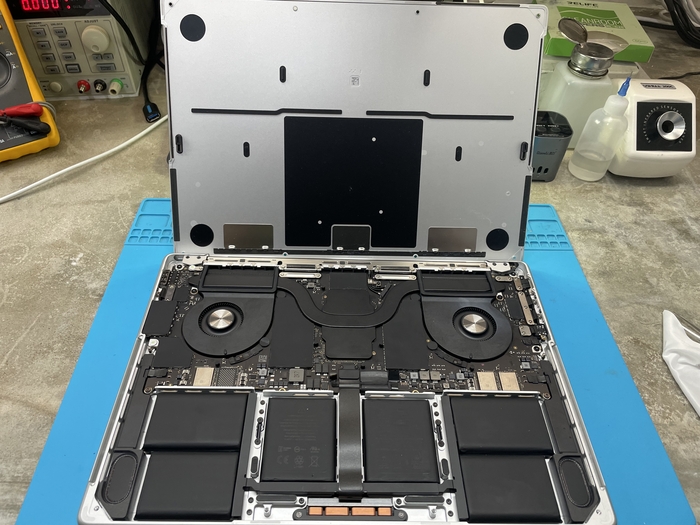

Сегодня у меня на ремонте очередной макбук на процессоре м1 про за кучу деняк, который внезапно выключился и больше не включился. Что ж, приступим к ремонту.
После извлечения платы видим подозрительно низкое сопротивление на основной линии питания. Как обычно подаем питание на линию и ищем виновника торжества.

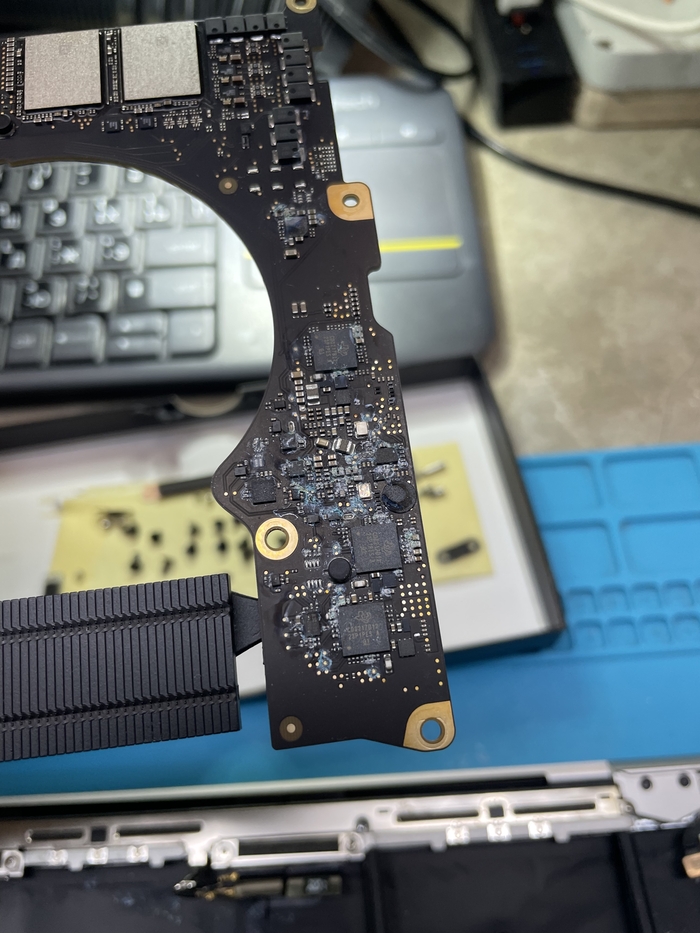

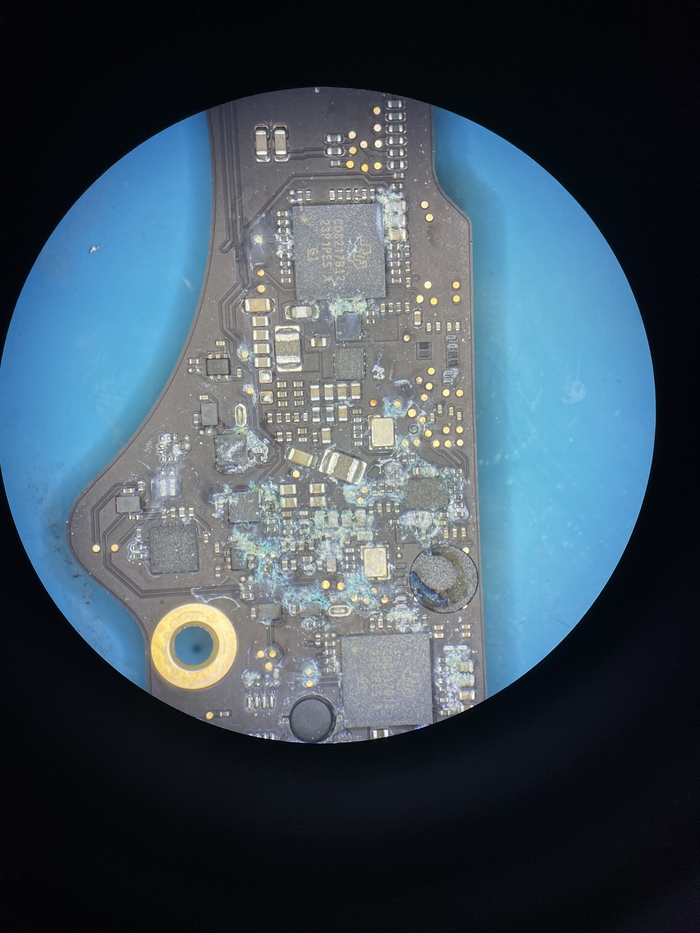

А вот и причина, небольшое попадание жидкости вывело из строя один из усилителей звука. Без него мак будет всячески тупить до такой степени, что пользоваться им будет невозможно. Естественно от старых моделей он не подходит, новых чипов в продаже пока нет, по этому придется дергать с донорской платы.
Снимаем усилитель с рабочей платы от макбука м2 эир.
И устанавливаем чип в пациента.
Собираем все взад и радуемся починенному устройству. На этом данный ремонт окончен.

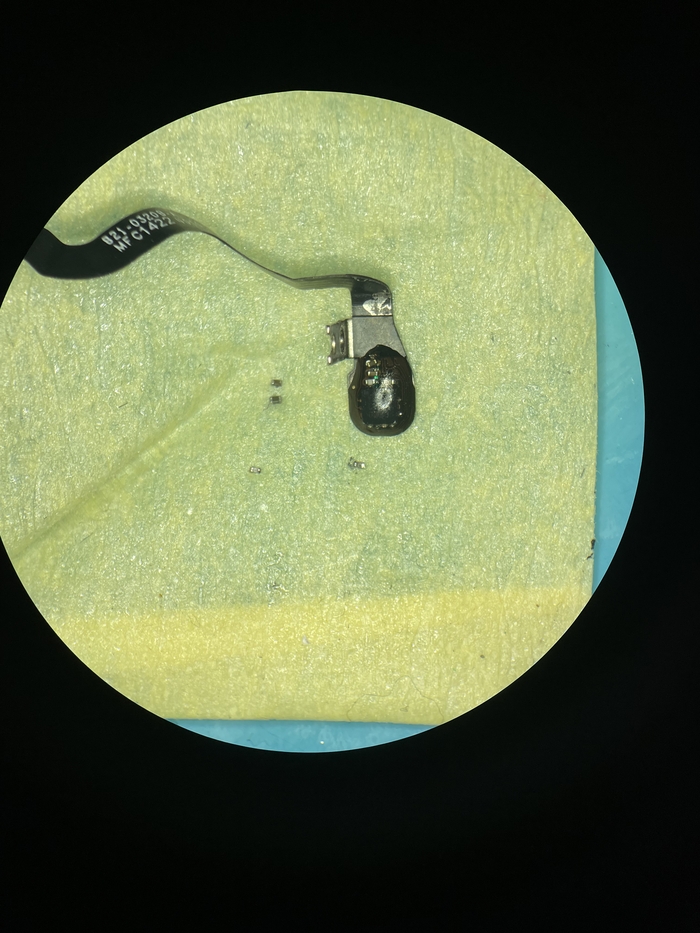

Небольшой бонус в виде трагически погибшего на рабочем месте Фиксика прилагается. А2141 тоже пал смертью храбрых без возможности восстановления.
Как купить б.у iPhone 13 и влететь на дополнительный ремонт
Добрый.
О покупках б.у техники с торговых площадок и сомнительных магазинах я уже достаточно много говорил и сегодня очередной раз расскажу, почему не стоит покупать технику с рук, если ты в ней не разбираешься.
Есть 13 обычный айфон.
Купили на авитах и было хорошо, пока не обнаружилось, что камерка то не фокусит и отсутствует tru tone.
Написали продавцу, который уже давно свалил с Земли и построил виллу на Марсе.
В общем вот
Кашмар.
Понятное дело, что первым в диагностике нужно подкинуть рабочие камеры, а далее по ситуации.
Так как в наличии сборки камер у меня не было, а ждать заказ пару часов я не хотел (вернее ждал что бы ещё что нить у поставщика дозаказать, чтоб за доставку лишний раз не платить, да и побыстрее хотелось бы раскидаться и не оставлять такой банальный ремонт надолго xD), то решил повозиться с этими камерами.
Ошибки камеры нет, широкоуголка работает нормально, но сами понимаете, что фоткать на ширик то ещё качество, особенно, если ты купил телефон из за фотокамеры, а особенно, если iphone 13)
По коннекторам падения напряжений были норм, а зная по предыдущим моделям, что фокусировкой занимается сама камера, то разбираю блок камер
Кстати дисплей тут уже менялся с переносом микросхемы, что бы не было ошибки дисплея и покупатель думал, что дисплей родной, а вот о наличии truе tone владельцы айфонов не всегда догадываются. Ну есть и есть, нет и нет.
Без этой функции качество даже оригинального дисплея падает вдвое и те, кто всегда юзал шестые/седьмые серии, а потом переходят на более старшие модели не видят разницы.
Вернее не так: видят более лучшее качество, сравнивая со старым телефоном, а вот оригинальное изо увидеть на этом телефоне уже не доведётся владельцу, ведь для прописи true tone нужен оригинальный дисплей, так как эта функция прописана в самом дешифраторе матрицы.
С этим определились.
Что дальше?
Разбираю камеру)
Камера залита в компаунд и что бы его очистить нужно чуток погреть. 100° не более коротким заходами, иначе пластиковые линзы и корпус просто поплавятся и блок автофокуса можно выкинуть и идти за новым.
После очистки компаунда сбоку камеры есть контакты, которые надо отпаять
Снова нагреваю камеру и разделяю её
Вот как выглядит каждый блок изнутри:
Матрица с набором микросхем для управления автофокусом и прошивка с алгоритмами начальной обработки фотокарточек
А так же блок линз и конструкция автофокуса
Каких то повреждений я тут не нашёл. Блок физически двигается без каких либо затыков, сколов нет.
Собираю обратно. Вдруг банальная разборка/сборка расшевелит мёртвый фокус)
Но нет.
Приехали новые камеры
Но. Но. Но. И ещё раз но.
Фокуса тоже нет.
Значит проблема по железу (софт исключил клиент и я, предварительно перед вскрытием прошив телефон).
Теперь надо думать, что делать дальше.
По всей вероятности отсутствует какое то напряжение и фокус не заводится.
За выдачу напруг на все камеры телефона отвечает контроллер питания камер, который находится внутри спаянной платы.
Раз был удар, то возможно есть и отвал или скол, а мож что то отвалилось из обвязки
Но, располовинив плату, обнаружилось следущее:
Адин пятак масса, второй
Линия передачи данных между процессором и гироскопом.
А как это может быть связано с камерами?
Думой, думой и смотри далее в схемы
Так как гироскоп не работает, то не работают и стабилизаторы напряжений на камеру, а так же линии обмена гироскопа с этими миросхемами и процессором, ведь главная шина проц-гиро повреждена.
Я не смог увидеть расхождение падения напряжения на коннекторе, так как линия по факту рабочая, а главный поставщик данных молчит (гироскоп).
Связь тут одна: автофокус не работает из за того, что не работает стабилизация фото/видео, за которую отвечает гироскоп.
Ясно. Суть ремонта понятна: восстановить линию, взять 10к и выдать телефон)
Чуть поскоблив пятак во втором слое нащупываю полигон и делаю сопельку припоя
Далее из ремкомплекта беру новый полигон и припаиваю
Закрепляю уф-маской, что бы пятак не поплыл при запайке.
Финалочка
Оставшийся контакт — масса. Им можно пренебречь, ведь на раме их большая часть, чем цифровых линий и питания.
После обратной запайки рамы получаю вполне логичный результат
Автоповорот теперь тоже работает (скрытая неисправность), но отвалился wifi и сеть
Штош. Думаю рама не села. Переделал.
Появилась сеть, отказал wifi.
Начал вызванивать раму и тут обнаруживается то, что при надавливании некоторые контакты начинали контачить, а значит и делать на этой доске больше нечего. Пересогласовываю стоимость донорской платы
И делаю перенос комплекта wifi/модем/eeprom/nfc на нормально рабочую плату
Телефон взлетел сразу с кнопки
Собираю, убираю пальцы и следы ремонта
И даю гарантии на ремонт)
По итогу телефон у меня пробыл в сервисе около месяца, ибо не сразу я догадался как и что делать, а из за высокой загруженности по сложным восстановлениям я не каждый день им занимался.
Что имею:
13 тысяч в карман.
У телефона нет true tone.
Остальное норм.
Кажется легко, когда знаешь что и как делать, а по факту вот на такие, казалось бы банальные, ремонты тратится слишком много времени, но тем самым зарабатывается опыт, который я сейчас пытаюсь впихнуть в свои курсы)
Задать какой нибудь интересный вопрос, касаемо телефонов или планшетов можно мне в телегу, (сегодня будет показано новое крутецкое оборудование для контроля качества пайки за 250к рублей, а в течение пары дней и его обзор) или инсту, а так же можно написать в электронный ящик, контакты которого можно найти в яндексе. Либо зовите меня тут по призыву @R.Fon
Ремонт залитого A2442
Сегодня у меня на ремонте залитый мак, который клиент принес после отказа в гарантийном ремонте у официалов. Что ж, будем пробовать привести аппарат в чувства.
Открываем крышку и видим много страшных окислов везде где только можно.
Отмываем плату, перекатываем залитые микросхемы, меняем подозрительные мелкие компоненты.
Закидываем плату в корпус и видим красоту на подсветке. На данный момент у нас нет возможности её заменить, а значит оставляем все как есть.
На удивление все остальные функции, за исключением не работающего датчика положения крышки, работают в штатном режиме. Будем починять шлейф с датчиком.
У микросхемы одна из контактных площадок совсем отгнила, так оставлять нельзя по этому припаиваемся к чему нибудь и восстанавливаем пятак.
Накидываем немного мышек на сам шлейф, ставим новую обвязку и заливаем все это дело уф соплями.
Собираем мак взад. И ремонт завершен.
На этом всё, увидимся в следующих постах.
Ремонт самопроизвольно отъехавшего A2337
Сегодня у меня на ремонте очередной макпук эир на процессоре м1 с классической проблемой — не включатся. Переключения на 20В нет, а потребление колеблется около 10-20мА что говорит о коротком замыкании где-то на плате или в обвязке платы. Приступаем к разборке.
Голая плата ведет себя точно так же, а это значит что дело не в периферии.
После снятия системы охлаждения нашему взору предстаёт немного приболевшая катушка, которая стала неплохим резистором и вместо 3.8В после себя оставляет лишь 0.4В. Как правило катушки не выходят из строя сами по себе, значит нужно искать что могло послужить причиной её выхода из строя.
Проверять мы будем следующую 5В линию питания, которая формируется из просаженной после катушки 3.8В линией.
Вот теперь мы нашли причину выхода из строя макбука, а именно небольшой конденсатор по 5В линии питания.
Меняем его вместе с катушкой на донорские.
Включаем плату от блока и видим 20В, а судя по потребления плата запускается.
Размазываем термосопли назад, собираем все взад и клеим гарантийные наклеечки.
На этом все, увидимся в следующих постах.
Как я стоимость ремонта «заломил»(завысил) или история одного iPhone 11 Pro
Всем доброго утра/дня/вечера/ночи.
После небольшого перерыва(всего лишь два года) я возвращаюсь со своими постами.
Нет, ремонтами я не заканчивал заниматься, просто общий завал, куча других дел не оставляли времени на посты.
Очень насыщенное время выдалось. За прошедшие пару лет я успел сменить рабочее помещение, сломать ребра и кучу других интересных вещей.
Ну и конечно же отдохнул, несколько недель мне дали отдохнуть на чистом воздухе, покушать еду приготовленную на природе и покататься на танке(на военные сборы призывали).
Хотя мастерская не переставала работать(спасибо моему напарнику).
У накопилось очень много техники, которую по каким-то причинам не забирают, что-то готово, что-то без ремонта. Поэтому очень убедительно прошу, если у меня лежит какая-то Ваша техника, то свяжитесь со мной и заберите ее, пожалуйста, ее реально очень много. Ну или если у нас с Вами остались незакрытые вопросы, тоже свяжитесь со мной.
С вступлением закончили, теперь переходим к основному повествованию.
В один весенний день, когда цены на все улетели в небеса, а стоимость доллара была порядка 120, позвонил мне один человек, была у него проблема, разбил он заморский коммуникатор, iPhone 11 Pro наречённым.
Очень хотел он поменять на нет дисплей, чтоб фунционал телефона был как прежде. И главная фраза маркер: «деньги не вопрос», услышав эту фразу, я сразу приготовился к выносу мозга.
Сейчас небольшой экскурс в виды дисплеев:
Дисплеи есть нескольких видов:
Китай(бывает разного качества, какой-то лучше, какой-то хуже)
Оригинал переклеенный(бывает нормальный переклей, где меняют только стекло или стекло с тачскрином.
Бывает так называемый оригинал переклей заводской, фог или конструктор.
Это когда берется битый дисплей с серьезными повреждениями. От этих дисплеев забирают родную основу(матрицу), а дальше уже припаивают к матрице шлейфа(если повезет, то оригинальные, если не повезет, то как карта ляжет), ставят новые поляризаторы, тачскрин и стекла(с качеством всех остальных частей тоже как повезет)
Фог может быть визуально неотличим обычным пользователем от оригинала, но качество его все равно может быть очень гадким.
Оригинал 100%
Оригинал есть 3 видов:
Оригинал украденный с линии(это оригинал, на который не поставлены направляющие для камер и прочее навесное, просто голый дисплей)
Оригинал снятый(снимаются с телефонов, бывают разного состояния, в идеале или со следами эксплуатации)
Оригинал с официального ремкомплекта(полностью комплектный дисплей, который предназначается для использования при ремонтах официальным сервисным центром).
Как правило при озвучивании ценника на оригинал, озвучивают ценник на переклей нормальный, если повезет. Если нет, то ставят фог, а говорят что оригинал(ведь у поставщика так написано).
А разница в стоимости дисплеев достаточно ощутимая(на момент данной истории фог стоил порядка 7000/нормальный переклей стоил 11000/оригинал с ремкомплекта стоил 16000, это ценник по которому я закупал запчасти еще до роста цен), как видим разница между фогом и 100% оригиналом была более чем в 2 раза.
А многие мастера/мастерский и всякие интернет ремонтники рассказывают, что оригиналы бывают только снятые или переклееные, мол новых не делают же для ремонтов
Озвучиваю ценник на все варианты дисплеев, 4 вида китая/оригинал фог/оригинал переклей и 100% оригинал с ремкомплекта(снятые не беру, у них брак часто бывает, неизвестно какой у него пробег и как его использовали).
Ценник был озвучен с условием переноса микросхемы тачскрина(сборка в которой хранится информация о трутоне и родном дисплее) без переноса будет ошибка о замене дисплея.
Вот эта микросхема:
На что звонивший очень гневно говорит, мол ценник необоснованно завышен и ему предложили оригинал настоящий за 12000 вместе с заменой, а я вообще ценник ломлю.
На что я ему повторил разницу в дисплеях и объяснил, что в такую стоимость сейчас реально поставить только фог, который чисто номинально является оригиналом.
Но человек настаивал, что ему будут ставить именно оригинал и требовал с меня скидку так, как ему удобно территориально у меня чиниться.
Раньше бы я пытался как-то дойти с ним до компромисса, чтоб каждому из нас было комфортно(с адекватными людьми я до сих пор в случае чего ищу компромиссы), но большой поток не самых адекватных людей закалил меня, я просто сказал, что не могу ничем помочь и положил трубку.
Несколько раз он перезванивал, но ответ был одинаков. В конце концов он назвал меня пассивным гомосексуалистом и пожелал смерти в муках и бросил трубку.
Я посмеялся и пошел искать себе парня.
Но как Вы понимаете, этого бы поста не было, если бы этим все закончилось.
Проходит дней 5, мне звонит девушка и милым голосом щебечет:
Пытаюсь из каскада слов выловить полезную мне информацию.
И вот так выглядела полная картина:
Ее муж(Вы наверное уже догадались кто он), отнес ее телефон в ремонт, на замену дисплея. После разбора телефона им сообщили, что стоимость только за дисплей+замену, если хотят, чтоб был трутон и не было ошибки, то еще плюс 5000₽.
На возмущение и прочие слова, ремонтники заявляли, что дисплей уже поставили, пусть оплачивают дисплей и замену.
А так как мужчина очень любит свою жену, то согласился и на эти условия.
Все забрали, оплатили. Через пару дней после замены телефон в произвольные моменты начал выключаться, перезагружаться и на дисплее появлялись искажения изображения.
Они обратились в мастерскую по гарантии, где им заявили, мол телефон был после сильного удара, поэтому проблема не в дисплее или ремонте, а в предыдущем ударе(что в принципе иногда бывает, но не в этот раз), а так как они еще уронили телефон(о чем свидетельствует скол на защитном стекле), то вообще гарантии никакой и все.
Суть да дело, этот телефон оказался у меня, при сдаче телефона в ремонт девушка указала телефон мужа(да тот самый телефон с которого мне звонили и желали смерти(кстати парня я себе так и не нашел)), но на звонки всегда отвечала девушка.
Приступим к осмотру телефона и его проблемы. Так как телефон работает нормально, но иногда перезагружается.:
Как видим, по зеленым бликам какая-то проблема с дисплеем или его питанием точно есть. А по красному экрану видим, что есть какая-то проблема с питанием 1.8
Потыкав немного своими шаловливыми руками получаем искажения изображения, про которые нам говорила девушка
На этом этапе можно уже начинать кричать, что это отвал жопы процессора.
Но как говорил патологоанатом: «вскрытие покажет».
Вскрываем и смотрим:
Телефон был собран без винтов, без прижимных пластин и без проклейки дисплея.
Сразу наблюдаем микросхему дисплея распаянную на плату. Это допустимый колхоз, так делают, когда на новый дисплей нельзя припаять микросхему или же когда на микросхеме оторваны пятаки.
Но что-то смущает в общей конструкции, глянем чуть ближе:
А тут у нас среди красивых блестящих медным цветом проводков, есть один, который блестит чернотой.
Вот и нашли проблему, при распайке микросхемы на плату, на одном из проводов, который как раз идет к линии 1.8 вольта.
Выдергиваем микросхему, отрываем провода и готовимся к новой установке:
Вся микросхема в клей моменте, очищаем не от клея и смотрим:
Оторваны пятаки, часть из них как раз те, что нужны при распайке на плату:
Размер дороги куда надо припаяться проводком тут примерно 0.015мм. Но так как таких тонких и лакированных(нужны именно лакированные, чтоб между собой не замыкались) нет, то берем лакированные провода размером 0.08мм и паяем:
Запаяли все это дело, моем и покрываем уф основой для ногтей(лучше чем паяльная маска держится).
Все это дело аккуратно укладываем в корпус и прокладываем проводки, чтоб нигде не мешались:
Все уложили по своим местам, все куда надо припаяли.
Ставим дисплей и проверяем:
Видим эту полосу и огорчаемся:
А тут все на самом деле просто, сюда поставили дисплей фог, как мы уже ранее выяснили, собраны они как повезет, конкретно в этом случае не повезло, шлейф был неродной и перепаивался, и тут просто шлейф отвалился от матрицы.
Ну что делать, берем новый фог, ставим его за свой счет на телефон, проклеиваем корпус проклейкой. Ставим все винты и прижимные пластины.
Собираем и проверяем:
Все работает, артефактов нет, перезагрузок нет, искажений нет.
Звоним мужу, но опять трубку берет девушка, говорим, что все готово и можно забрать.
По приходу девушки уточняем, а почему собственно муж-то сам на звонки не отвечает?
Она говорит, что он занят был и ей давал телефон. На что я ей рассказал всю ситуацию как она была, а отдельно отметил, что парня себе так и не нашел, поэтому слова ее мужа меня ранили в самое сердечко.
На что девушка ушла со словами извинений и сразу начала звонить мужу и озвучивать ему какой он нехороший человек, заставляет перед людьми краснеть.
Через пару дней она забежала, оставила тортик и сказала спасибо.
Вот так жадность и глупость приводят к лишним тратам денег и нервов.
Есть рыночный ценник и он от исполнителя может различаться, но не различие не может быть большим. Если Вам предлагают сильно дешевле, то значит, или качество будет хуже, или там появятся дополнительные платежи, а может быть оба варианта вместе.
Всем адекватных мужей и квалифицированных ремонтников.
Берегите себя и свои гаджеты.
По всем вопросам:
Теперь мой «iPhone» заряжается от нокиевской зарядки! Смотрим, на что способна подделка iPhone 6 на Android в 2023 году
Где-то год назад была новость о том, что некий китаец поставил в свой iPhone type-c и даже выставил на торги за баснословные деньги. Недавно мне попался китайский iPhone 6 за 200 рублей, который продавец назвал «подставкой для кружки». А ведь девайс оказался вполне рабочим и лишь требовал небольшого моддинга разъема для зарядки! Сегодня мы с вами узнаем, что под капотом у китайских айфонов, поставим тонкий разъём в очень и очень узком пространстве, посмотрим на сам девайс и проверим, можно ли им пользоваться в 2023. Интересно? Тогда добро пожаловать под кат!
❯ Предыстория и покупка
Когда-то, техника Apple в СНГ из-за своего подхода и цены считалась элитной и была показателем состоятельности и крутости его обладателя. И многие даже не обращали внимания на то, что некоторые люди берут его в кредит на полгода или год, лишь бы попробовать попользоваться подобным гаджетом. Однако, была и отдельная каста людей, которая считала, что она умней всех и покупала китайские подделки. С глобальным удешевлением смартфонов к 2012 году, когда настоящий, полноценный смартфон стало возможным купить за 2-3 тысячи рублей, появилась возможность сделать действительно неплохие и функциональные подделки на тот самый айфон.
Причём, в своё время были даже целые бренды китайских копий на самые свежие модели Samsung и Apple. И даже подделки на подделки! Вспомнить только легендарный GooPhone (с пчелкой сзади), который активно продавался менеджерами на AliExpress в 2013-2014 годах. И ведь у них была даже своя «экосистема» — в коробочку тебе чуть ли не наклейки с… пчелками клали и даже прилагали премиум-карту для VIP членства в их магазине. Как минимум на 4pda есть довольно большая тема с репликами именно от GooPhone, причём цена по меркам реплик была немалая — средняя цена устройства
150$. Кроме реплик iPhone, китайские умельцы производили и подделки на свеженькие флагманы Samsung тех лет и в первую очередь — Galaxy Note 2 и Galaxy S III.
Некоторые коммерсанты нарочно писали на коробках, что это гуфон и нагло врали с характеристиками. Например, вам на AliExpress могли написать, что у вас MT6582 (бодрый бюджетный чипсет тех лет) и 1гб ОЗУ, а по факту поставить MT6572 (бюджетный чипсет для смартфонов за 3-4 тысячи рублей) и 512мб ОЗУ. Причём предприимчивые китайцы устанавливали пропатченные версии Antutu (бенчмарк), которые всегда показывали огромные баллы и нужное вендору название чипсета/GPU/разрешение экрана.
Итак, чем же были эти китайские подделки? Ну, по большей части копировался корпус, причём из довольно неплохих материалов — зачастую китайцы пытались повторить даже вес оригинального устройства, изготавливался очень похожий дисплейный модуль с типичным разрешением 800×480. Сборка была практически идентична оригиналу во многих аспектах.
Что касается железа, то насколько я понял, за большинство китайских копий ответственна некая ALPS. Сейчас я не уверен, это может быть просто имя какого-то бранча Android для MediaTek, но поскольку Alps Electronics действительно существует в Китае, то вполне вероятно, что одна единственная компания умудрялась снабжать весь мир подделками и недорогими девайсами по сей день.
Как уже было сказано выше, несмотря на присутствие на рынке флагманского чипсета MediaTek — 8 ядерного MT6592, китайцы не спешили его ставить. Девайсы с ним начинались от 10-11 тысяч рублей, а китаец, пусть даже действительно мощный для своих лет, за цену в половину оригинала банально был никому не нужен и вендоры не хотели рисковать. Решения от Qualcomm, по понятным причинам, китайцы получить не могли (поскольку выпускали чисто OEM устройства). В основном ставились MT6582, который, как я уже сказал, был достаточно неплохим для своих лет и MT6572, который был дешевым, но его хватало для всех необходимых задач тех лет (аналог из нашего времени — Helio Axx).
В некоторых довольно редких копиях (реплики они лишь отдалённо), мог быть установлен один из самых-самых дешевых смартфонных чипсетов на рынке — SpreadTrum (ныне UniSoc) SC6820 и комплектовался он 256мб ОЗУ, 256мб постоянной памяти, 2G радиомодулем (даже без 3G!) и Android 2.3. И всё это за 2-3 тысячи рублей! Вероятно, кто-то может возмутиться от таких характеристик в 2013-2014, но на самом деле, этого хватало для базового использования смартфоном: в соц. сетях на таком девайсе я спокойно сидел до середины 2015 (!), YouTube работал, да и эмулятор PS1 со скрипом он умудрялся тянуть.
В программном плане, интерфейс старались скопировать полностью там, где это возможно. Например, экран входа в iCloud обычно был просто анимацией «загрузки» (бесконечной), а сами анимации выглядели немного не так, как на оригиналах. Но в целом, даже этого хватало чтобы обманывать не особо разбирающихся людей: «ну вот смотри, тут шторка снизу свайпается, а еще тут есть AppStore. 10 тыщ, новый, надо срочно продать, берешь?». Прошивка обычно была достаточно стабильной и работала без проблем, но иногда были неприятные костыли. Например, отсутствие кнопки «назад» приходилось симулировать местным аналогом AssistiveTouch, который китайцы включали прямо из коробки. Если прошивка сильно не ломала системные стили, то большинство софта выглядело адекватно, ну а там где ломала — можно было видеть серые надписи на белом фоне или поплывшие значки.
Но в целом, юзабилити таких подделок была на уровне: ими можно было пользоваться как полноценными, повседневными смартфонами для самых разных задач. И поиграть, и в соц. сетях посидеть, и музыку послушать — что ещё нужно то было?
Сейчас индустрия копий продолжает жить, но цены на реплики яблочек взлетели до небес. За железо 7 летней (!) давности могут просить до 15 тысяч рублей! И это при том, что сами девайсы обычно визуально почти идеально повторяют оригинал, но по производительности близки к смартфонам из DNS до 5 тысяч рублей. Под капотом они часто работают на MT6580 (очень бюджетный чип-наследник MT6582 из 2015 года), имеют 1гб ОЗУ и работают на Android 7-8 Go. У них даже LTE не было. Но это про iPhone X —
iPhone 12, iPhone 13 и выше обычно работают на базе MT6737/MT6739, который уже можно назвать юзабельным в 2023: здесь уже не жадничают поставить минимальные 2гб ОЗУ для работы и более свежий Android. Ну и LTE конечно же присутствует!
Софтово свежие реплики неплохо научились копировать iPhone. Лаунчер зачастую почти полностью повторяет оригинал, включая анимации и анимированные от гироскопа обои. Полностью повторено управление жестами и Control Center: теперь AssistiveTouch не нужен для того, чтобы нажать «назад», ведь можно как на оригинале сделать свайп. Цена Б/У копий в очень хорошем состоянии и с коробочкой (обычные люди такими девайсами долго не пользуются, зато такие как я — пользуюсь! :)) около 4-5 тысяч рублей. Примерно на уровне тех самых смартфонов начального уровня из днса!
Разобранные девайсы с убитой прошивкой (которую я могу восстановить без проблем) продают по 500-1.000 рублей. В целом, всё тоже самое применимо и к подделкам на последние Galaxy.
Ну а возвращаясь к сегодняшней «шестерке»: купил я её в очень хорошем состоянии за 200 рублей на известной онлайн-барахолке (не буду упоминать, т. к. были минусы за «рекламу»), причём с продавцом мы общались аж на двух разных барахолках. Выяснилось, что девайс ему «впарили» под видом оригинала на запчасти, а человек не заметил и по итогу выложил на барахолку. Тут и я пришёл со своими поисково-разыскными работами по поиску китайских копий и заказал такой ништяк себе.
Продавец в шутливой форме описал его как подставка под кружку.
А вот его судьба, остаться подставкой или еще послужить решиться ниже!
❯ Устанавливаем разъём от «нокии»!
Когда «айфон» пришел ко мне, я сразу его покрутил, посмотрел — это явно не муляж. Однако на зарядку он не реагировал — потребление было 0А. Я менял кабели, но толку было ноль, тогда я предположил что дело в севшей в ноль АКБ. Разобрав девайс (а разбирается он так же, как и оригинал), я зарядил АКБ напрямую от 5в USB.
Осторожнее с разборкой подобных девайсов. У оригинала модуль как-бы армирован и его случайно погнуть не выйдет, в то время как здесь дисплейный модуль легко может треснуть. Будьте осторожнее!
АКБ явно была живая: на клеммах виднелось 0.5в — это опорное напряжение, которое нужно КП чтобы он «увидел» присутствие АКБ. После зарядки, девайс включился и я удивился: он даже не был настроен! Он практически новый, даже по состоянию корпуса!
Однако решение с установкой разъема от «нокии» было не просто так: смартфон упорно не хотел реагировать на оригинальный кабель. И вот в чём суть: у китайцев разъем повторял Lightning, но при этом был только в один ряд и зачастую был разведен не так, как оригинальный кабель. То есть, к ним клались специальные, их собственные кабеля, которыми нельзя зарядить оригинал и в то же время, нельзя зарядить копию оригинальным кабелем. Такое бывало лишь на некоторых моделях: моя вторая китайская копия заряжается без проблем от оригинального Lightning. Очевидно, что найти такой кабель не представляется возможным сейчас: мы с вами даже сами девайсы найти не смогли, а кабеля для копий уже наверняка пометили как нерабочие и выкинули в мусорку. И у меня появилась идея, как выйти из такой ситуации!
Для реализации нашей идеи, нужно найти где на плате выходит VBUS. Смартфон состоит из двух плат: плата с разъемом зарядки, кнопкой Home и джеком и основной, по форме напоминающей оригинальный iPhone. Можно попытаться поискать цепи питания на USB на плате с разъемом зарядки, но вот за что я люблю китайцев, так это за дублирование необходимого функционала на подписанные «пятачки». На обратной стороне платы у нас дублирован весь USB, в том числе и линии DM/DP и VBUS. Изначально я предположил, что USB разведен около слота SIM. Пятачки не были подписаны, я вызвонил плюс и подал туда 5в, даже было потребление! Но так делать можно только в крайнем случае, когда остаётся только «гадать», обычно китайцы всё подписывают заранее. VBUS — и есть плюс питания, а массу можно взять с любого корпуса, я решил взять с защитного экрана. Припаял для теста проводок (из живых жал осталось только толстое) и проверил: зарядка идёт! Значит теория с китайским кабелем подтвердилась и дело не в КП.
Почему именно тонкий разъем? Он компактный, его легко подпилить канцелярским ножом и у него очень паябельные контакты. Для разводки MicroUSB пришлось бы думать насчёт креплений, а клеем надо ещё умудриться не залить сам MicroUSB, но при этом закрепить его достаточно качественно. Я взял его с одного из корпусов от X2-02, он почти идеально встал.
Поскольку места у нас чрезвычайно мало, а за корпус зарядку выносить не хотелось, было два места для установки разъёма: правее джека и на замену микрофона, а сам микрофон перенести ближе к месту крепления дисплейного модуля.
Дома у меня были только тупые сверла, сверлить приходилось под углом, да и навыков точного сверления по металлу у меня не было, поэтому получилось кривовато, но сам разъём сел идеально, а «штырек» входил ровно до упора, как и нужно.
Кидаем перемычки до VBUS и корпуса, капаем чуть клея к разъёму и тестируем на «прижимаемость» верхней платы. В целом, чуть поднимается вверх но становится нормально.
Защёлкиваем дисплей и… работает!
Наверняка кто-то спросит: почему я просто не кинул перемычку на 5 пин лайтнинга к VBUS? И ответ прост: Это ведь не настоящий лайтнинг, туда не приходят необходимые 5в 🙁 Поэтому такой моддинг был необходим. Так колхозить пришлось исключительно из-за отсутствия свободного места в девайсе. В планшетах или старых смартфонах обычно есть кучу места для установки такого разъёма, поэтому там такое можно сделать красиво и опрятно, авось кого-то вдохновлю на подвиги? 🙂
Девайс заряжается, работает, поэтому предлагаю на него взглянуть внимательнее!
❯ Первый взгляд
Эта копия находилась в производстве около полугода, поскольку на плате стоит дата 2014 года, в то время как на дисплее февраль 2015. Производились они в довольно больших объёмах и покупатель всегда находился, ведь некоторым просто нравится дизайн яблочка, но при этом они хотели бы иметь обычный Android. В 2015 году таким девайсом можно было пользоваться для повседневных задач без проблем, но можно ли в 2023? Предлагаю это узнать!
В первую очередь нас встречает начисто слизанная iOS 8 — та самая, с которой шёл новенький iPhone 6 из коробки. В 2014 году я всё ещё был школяром и помню эту интригу, как вышел новый айфон с «обоями где горы» =) Смартфон был практически новым, поскольку даже предложил себя настроить. Ничего не узнаете? Именно так выглядит настоящая техника Apple.
Но на втором окне китайцы немного обленились и сделали стандартные кнопки Android. Эта вся настройка, что предлагает нам девайс.
Домашний экран выполнен 1 в 1. Причём я не могу сказать, что девайс как-то тормозит или работает плохо: всё открывается весьма шустро, смартфон не начинает греться как печка, а анимации достаточно плавные для тех лет. Любителям современных оригинальных iPhone с анимацией 120гц мои доводы могут показаться смешными, но для неизбалованных результат нормальный:
Смартфон работает на базе Android 4.4 KitKat, а как мы знаем, данная версия всё ещё частично поддерживается Google. Здесь будут работать гуглсервисы, в том числе и карты и сюда можно поставить относительно свежий браузер. В настройках смартфон гордо говорит нам об установленной iOS 8.0. Как же это лампово выглядит, даже на китайской копии!
Здесь есть даже отпечаток пальца! Правда, после установки (он действительно реагирует на прикасание, именно прикасание к кнопке Home), он просто предлагает вводить пасскод. Но даже здесь заморочились и скопировали.
Частично скопирован и UX iOS тех лет: тут есть полноценный Control Center, где работает почти всё, стандартные приложения стилизованы под оные из iOS. Даже скопировано приложение камеры и шторка уведомления. Пользоваться девайсом удобно, это сейчас без шуток и иронии.
У устройства отличный IPS дисплей — копия скорее всего была не из дешевых, поэтому в сочетании с разрешением 800×480, картинка смотрится приятно. Углы обзора адекватные, ничего не плывет, в целом его легко можно принять за AAA копию на оригинальном iPhone.
Под капотом у нас трудится тот самый MT6572 с 512мб ОЗУ. Это 2х-ядерный чипсет с частотой 1.4ггц, GPU Mali-400, а также с 3G и GPS. У устройства только одна сим-карта, а для расширения памяти придется разобрать девайс: там нас ждёт наш любимый слот под MicroSD! Я уже рассказывал, почему китайцы так делали: MicroSD гораздо дешевле обычной eMMC памяти, т.к она медленнее в десятки раз. Но снимать 4K/60FPS видео на него не нужно, а объём до 32гб получить можно, чего для такой мобилки хватит с головой.
❯ Камера
Конечно не стоит ожидать от подобного девайса возможностей профессиональной цифровой камеры. Но даже если носить его как второй девайс, то может возникнуть необходимость что-то сфотографировать. Приложение камеры тут копирует оное с айфона, но половина опций конечно-же недоступна.
Качество фотографий соответствует таковому на бюджетных смартфонах тех лет. Не сказать что всё очень плохо, но и не хорошо. По крайней мере, камера здесь относительно неплохого качества: в более дешевых смартфонах её ставили чисто для галочки. Есть даже автофокус!
❯ Соц. сети
Поскольку Android 4.4 KitKat всё ещё как-то поддерживается, у нас есть возможность установить как гуглсервисы (навигация и прочие плюшки), так и соц. сети. Однако, официальный клиент ВК здесь работать явно не будет (он едва ворочается и на современных бюджетниках), зато будет работать Kate Mobile. Уж он то здесь просто летает!
WhatsApp и Telegram здесь тоже будут работать без каких-либо проблем. Устанавливаются в два клика, работают адекватно, однако Telegram уже немного «тяжеловат» такому девайсу.
Для ютуба можно попробовать SkyTube, но на моих девайсах он не работал. В таком случае нам пригодится наш любимой Inviduous, альтернативный лёгкий фронтэнд для YouTube. Видео работают плавно, но ни о каких 1080p60FPS речи не идет.
❯ Развлечения
Поиграть можно в классику мобильных игр тех лет. Почему бы еще разок не поиграть в Temple Run или Subways Surfers? Или Asphalt 6? Пойдут и Geometry Dash, и Cut The Rope!
Развлечься есть чем!
❯ Заключение
После немного колхозной модификации, мы вернули жизненные силы ништяку и дали ему шанс быть полезным! Конечно получилось немного криво, но всё упирается в минимальное количество места в смартфоне, а главное, что он теперь работает. Обидно ведь было бы, если бы его выбросили на помойку, так и оставив подставкой для кружки 🙁
Ну а что касается самого девайса — возможно у кого-то из вас подобный лежит, так почему бы не найти ему подобное применение? Ведь как мы видим, подобный ништяк всё ещё что-то может в современном мире, даже спустя 8 лет после выхода. А плюсом идёт довольно приятный дизайн айфона! Но полезен ли такой ништяк в наше время, решать только вам.
Подпишись на наш блог, чтобы не пропустить новые интересные посты!
