Какие порты есть в ноутбуке

Интерфейсы в ноутбуке: какие важнее, а какие быстрее

К выбору ноутбука, планшета или ультрабука мы подходим со всей серьезностью, взвешиваем все «за» и «против». Очень часто при подборе той или иной модели, вы обращаете особое внимание на технические характеристики. А ведь интерфейсы также не менее важны, потому что они расширяют функциональность, особенно в условиях современности. Кроме того, разнообразие портов и разъемов даст возможность подключить как можно больше различных устройств. В статье мы расскажем вам о современных интерфейсах, которые используются в мобильных устройствах. Порядок их следования будет произвольным, а не зависимым от важности или распространенности каждого.

Обратим внимание, что термин «порт» имеет несколько значений. Безусловно, нас интересует понятие «аппаратный порт» и «порт ввода-вывода». Первое означает разъем в компьютере, позволяющий подключать устройства определенного типа, второе – интерфейс для взаимодействия периферии и непосредственно самого ноутбука (компьютера).

Уделять особое внимание портам, использующимся крайне редко или ставшим уже историей, мы не будем. Тем не менее, вкратце вспомним о них. Итак, практически не актуален на сегодняшний день параллельный порт LPT – 25-пиновый D-Sub, который раньше позволял подсоединять, например, принтер. В этом же списке интерфейс PS/2, через который можно было подключать клавиатуру или мышь; модемный разъем RJ-11; а также последовательный порт RS-232 (COM-порт), который использовался в промышленных ноутбуках. Сейчас он не востребован из-за низкой скорости передачи данных.

Теперь перейдем к тем интерфейсам, которые встречаются в современных ноутбуках. Отметим, что возле каждого из них, как правило, находится соответствующее обозначение.

USB (Universal Serial Bus)

Очень часто мы обращаем внимание на количество портов USB. И не зря, ведь данный интерфейс универсален, поскольку позволяет подсоединять одновременно большое количество периферийного оборудования: сканеры, принтеры, мыши, внешние накопители, флешки, фотоаппараты, мобильные телефоны. И этот список можно еще долго продолжать.

История возникновения первого USB версии 1.0 начинается с 1995 года. Через пять лет появилась следующая версия 2.0, а через три года вышел USB новой версии – 3.0. В условиях современности для передачи данных используются USB нескольких стандартов – 2.0 и 3.0. Причем последний все чаще вытесняет 2.0, поскольку имеет не только пропускную способность больше – до 4.8 Гбит/с, но и увеличенную силу тока по шине питания (500 мА – 900 мА). Независимо от стандарта USB, разъемы и кабели совместимы.

Символом USB являются три геометрические фигуры: малый и большой круг, квадрат и треугольник.

Дополнительную функциональность USB-портам придает возможность подзарядки, часто даже, когда ноутбук выключен совсем. Также данный интерфейс может комбинироваться с eSATA, что позволяет передавать данные с увеличенной скоростью.

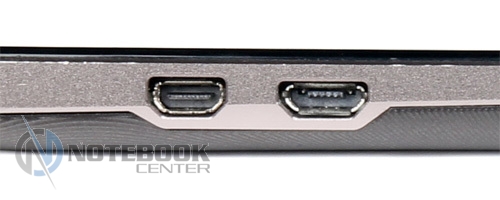

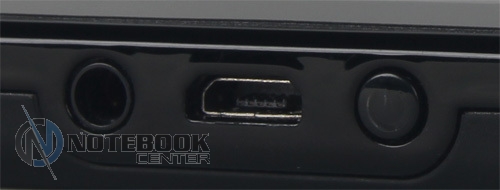

Также стоит отметить, что есть и более компактные версии USB, например, mini-USB и micro-USB. Они устанавливаются в переносные мобильные устройства, вместо обычного USB.

Сейчас, как правило, в ноутбуках используется не менее двух портов USB. Это объясняется тем, что современному пользователю необходимо подключать несколько периферийных устройств одновременно, например, мышь и внешний накопитель.

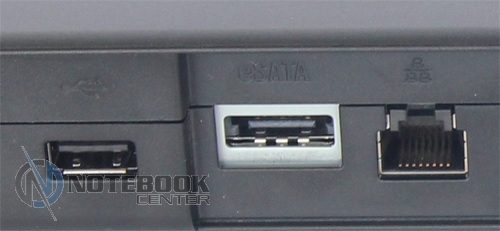

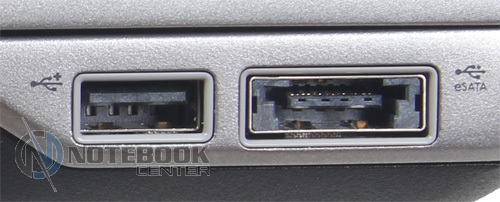

eSATA (External SATA)

Такой последовательный интерфейс появился в 2004 году. Изначально, так же как и сейчас, он позволял подключать внешние устройства, например, жесткие диски, внешние оптические накопители. Стоит отметить, что порт eSATA является альтернативным вариантом интерфейсам USB и FireWire, но скорость передачи данных через eSATA выше – до 3 Гбит/с.

Конечно, интерфейс eSATA встречается не часто и без него можно обойтись. Тем не менее, если модель вашего ноутбука приближена к стационарной, наличие данного порта будет не лишним.

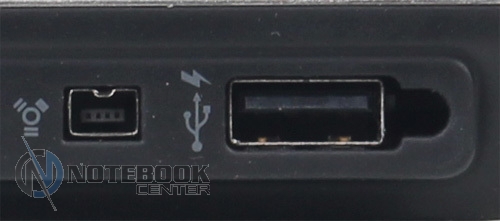

FireWire (IEEE 1394, у Sony – i.LINK)

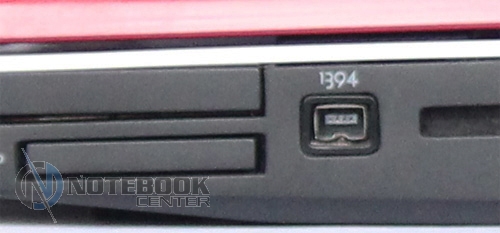

Этот порт заявил о себе в 1995 году. Шина FireWire имеет высокую скорость передачи данных, отличается стабильной работой и позволяет обмениваться данными в цифровом виде и подключать различные устройства, например жесткие диски (в том числе RAID-массивы), принтеры, сканеры, мультимедийные видео и аудио устройства. Добавим, что можно использовать интерфейс FireWire и как средство захвата данных с видеокамеры.

Порт FireWire имеет несколько спецификаций (IEEE 1394a, IEEE 1394b, IEEE 1394.1, IEEE 1394c). Вначале появился IEEE 1394а со скоростью до 400 Мбит/с, затем улучшенная версия – IEEE 1394b. Последний стандарт имеет максимальную скорость 800 Мбит/с и 1600 Мбит/с. В связи с этим название интерфейса звучит как FireWire 800 или FireWire 1600. В целом, через IEEE 1394а и IEEE 1394b можно подключать устройства, которые требуют высокой скорости передачи информации. Это могут быть фото и видеокамеры, высокоскоростные внешние жесткие диски. Кстати, порты FireWire и FireWire 800 совместимы, только надо использовать специальный переходник.

В действительности, отсутствие такого интерфейса в ноутбуке не будет критичным. Хотя, если вы планируете редактировать видео или выполнять задачи, связанные с медиаконтентом, на наличие FireWire стоит обратить внимание.

DVI (Digital Visual Interface)

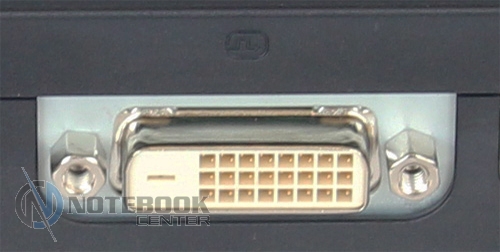

Для передачи цифровой информации используется еще один порт – DVI, вышедший более десяти лет назад, в 1999 году. По сути, этот интерфейс предназначен для передачи видео со скоростью до 3.4 Гбит/с на такие цифровые устройства как ЖК-дисплеи, плазменные телевизоры, проекторы. Цифровые потоки данных транслируются напрямую, без двойного преобразования, вследствие чего изображение будет без искажений.

DVI бывает нескольких типов в зависимости от вида передаваемой информации: DVI-A (аналоговая передача), DVI-I (комбинированная), DVI-D (исключительно передача на монитор в цифровом качестве).

Вне всякого сомнения, DVI передает сигнал лучшего качества, чем аналоговый видеовыход VGA, но это не говорит о том, что надо приобретать ноутбук только с таким интерфейсом как DVI.

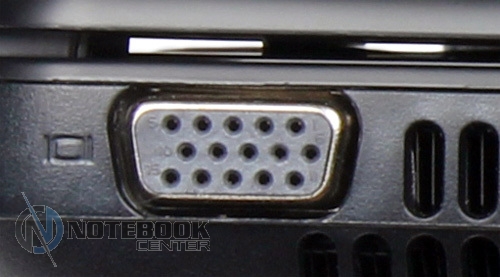

VGA (Video Graphics Adapter) или D-Sub (D-subminiature)

Интерфейс VGA был разработан давно, еще в 1987 году. Так же, как и DVI, этот 15-контактный разъем используют для передачи сигнала на внешний монитор, но только в аналоговом качестве. Соответственно, порт VGA позволяет вывести изображение на плазменные панели, мониторы. Уменьшенной версией VGA является порт Mini-VGA, который также используется для передачи видеосигнала.

Несмотря на использование DVI и подобных ему интерфейсов, разъем VGA по-прежнему популярен, хоть сейчас уже считается несколько устаревшим.

HDMI (High Definition Multimedia Interface)

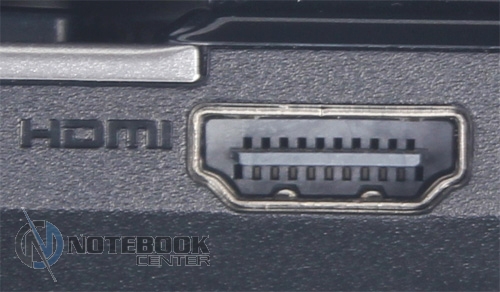

Достаточно часто в ноутбуке, наряду с VGA встречается и 19-контактный порт HDMI. Их различия заключаются в том, что интерфейс HDMI передает аудио и видеосигнал в цифровом виде. Кроме того, с помощью HDMI можно передавать многоканальное видео, также в цифровом качестве. Данный интерфейс имеет пропускную способность от 4.9 до 10.2 Гбит/с. Более того, в нем предусмотрена защита данных от нелегального копирования HDCP.

Интерфейс HDMI был создан в 2002 году специально для стандарта телевидения высокой четкости – HDTV. В последующие годы выходили разные версии, в которых была реализована поддержка различных разрешений, 3D-изображения, а также увеличивалась пропускная способность интерфейса. Кроме полноразмерной версии HDMI в ноутбуках и особенно планшетах используются его уменьшенные версии mini-HDMI (2006 год) и micro-HDMI (2009 год).

Стоит отметить, что мультимедийный порт HDMI совместим с DVI, что позволяет с помощью переходника подсоединить дисплей с DVI-интерфейсом. Кроме того, HDMI является своего рода современной заменой аналогового разъема S-Video (Separate Video). S-Video передает сигнал низкого разрешения и использовался для вывода изображения на телевизоры, видеомагнитофоны и другую подобную технику.

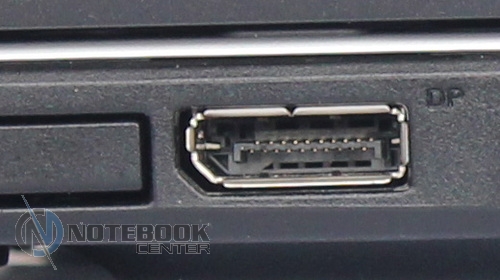

DisplayPort

Этот современный интерфейс, появившийся на свет в 2006 году, является главным конкурентом 19-пинового порта HDMI, потому что также используется для передачи аудио и видеоконтента в цифровом виде. С помощью DisplayPort можно подключить ноутбук к внешнему дисплею или к системе домашнего кинотеатра. Аналогично HDMI, этот интерфейс поддерживает функцию защиты от нелегального копирования DPCP.

В отличие от порта DVI, DisplayPort обладает на порядок большей пропускной способностью. Если же сравнивать DisplayPort с HDMI, то у последнего менее широкий канал передачи данных – 10.2 Гбит/с против 10.8 Гбит/с.

Отметим, что интерфейс имеет несколько версий – 1.1 и 1.2. Первая принята в 2007, вторая в 2010 году. Пропускная способность версии DisplayPort 1.2 составляет 21.6 Гбит/с. Более того, этот стандарт может работать с 3D изображениями.

Уменьшенной версией этого интерфейса является Mini DisplayPort (mDP). Как правило, он используется в тонких ноутбуках и нетбуках. Данный интерфейс первоначально был разработан компанией Apple для собственной продукции и в последнее время заменен на Thunderbolt, но это не помешало использовать данную технологию и в устройствах, создаваемых другими не менее известными компьютерными компаниями.

Ethernet (RJ-45 или LAN)

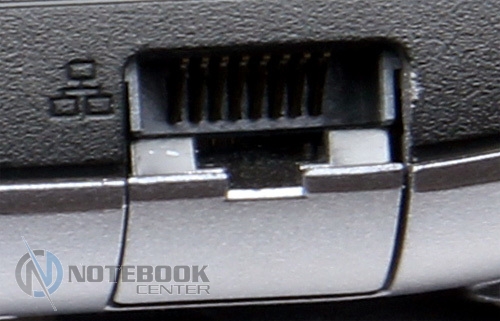

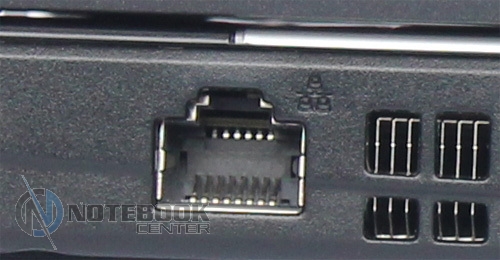

Датой изобретения этого порта считается далекий 1973 год. В качестве передающей среды сначала использовался коаксиальный кабель, и лишь позже стало возможным использовать витую пару или оптический кабель. Благодаря данному интерфейсу ноутбук получает возможность подключиться к сети интернет.

Скорость передачи данных через RJ-45 напрямую зависит от сетевого контроллера. Например, современный ноутбук может поддерживать и 100 Мбит, и 1 Гбит. В последнем случае он называется гигабитный Ethernet. Именно он, точнее версия IEEE 802.3z, была создана для передачи по оптическому волокну, а только потом по витой паре.

Thunderbolt

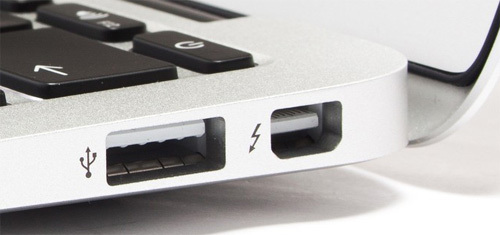

Этот порт разработан корпорацией Intel и официально представлен компанией Apple в 2011 году. Название Thunderbolt в переводе с английского означает «удар молнии». Ранее Thunderbolt назывался Light Peak.

Данный универсальный порт заметно выделяется среди остальных. Во-первых, с его помощью передаются данные со скоростью до 10 Гбит/с. Во-вторых, Thunderbolt можно использовать для подключения к монитору через HDMI, VGA, DVI, но только со специальным адаптером. В-третьих, данный интерфейс применяется для питания подключаемых устройств, поскольку имеет мощность 10 Вт.

Интересно, что высокоскоростной Thunderbolt заменяет и такие интерфейсы как USB и FireWire. К одному и тому же разъему пользователь может подключить сразу несколько устройств, поскольку все они подсоединяются друг за другом. Если сравнить со скоростью передачи других интерфейсов, то USB 3.0 медленней Thunderbolt в два раза, eSATA – в три.

Кстати, не за горами выход процессоров нового поколения Haswell от Intel, которые придут на смену Ivy Bridge. Именно они будут оснащаться встроенными контроллерами Thunderbolt.

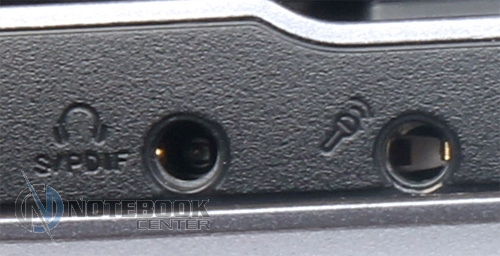

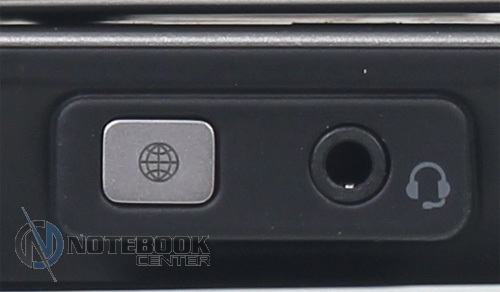

Аудиоразъемы

Безусловно, слушать музыку или смотреть видео без подключения дополнительных устройств на ноутбуке позволяет и встроенная акустика. Вопрос только в том, а порадует ли она качеством, громкостью звучания и сбалансированностью частот. Если ваш ноутбук не может дать положительные ответы на все эти вопросы, тогда приходится прибегать к помощи наушников или внешней аудиосистемы. Для этого в ноутбуке предусмотрены специальные аудиоразъемы. Чаще всего их два – для наушников и микрофона Mic In (Microphone In).

Впрочем, встречаются и три – добавляется или разъем для еще одних наушников, или линейный вход (звуковой разъем для низкочастотных аудиосигналов), например, для подключения колонок. Не является исключением и наличие всего одного комбинированного интерфейса для подключения гарнитуры. Такое решение наиболее востребовано в компактных ноутбуках, ультрабуках и планшетах.

Заметим, что порт для наушников можно совмещать с S/PDIF (Sony/Philips Digital Interface). Этот интерфейс способен передавать цифровой звук между устройствами, не преобразуя сигнал в аналоговый. При этом вы сможете избежать ухудшения качества звука: шумы, искажения. Кстати, с помощью S/PDIF можно передавать различные звуковые сигналы, в том числе стандарта 5.1 или стереосигнал. Таким образом, вы сможете подключать внешнюю акустику с декодером многоканального звука.

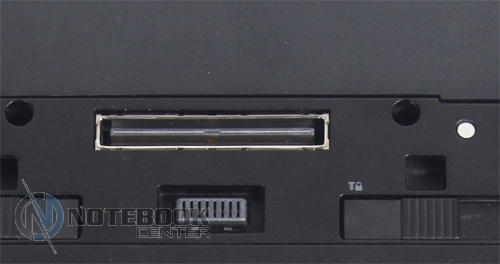

Разъем для подключения док-станции, порта-репликатора

Этот интерфейс встречается не так часто. Как правило, он может находиться на днище ноутбука или сзади, чтобы было проще подсоединить стыковочную станцию или порт-репликатор. Впрочем, встречаются варианты расположения данного порта и на одной из граней корпуса.

Для профессиональных ноутбуков с высокой функциональностью такой разъем действительно необходим, ведь подключая к нему док-станцию, вы сможете существенно расширить возможности вашего устройства, потому как на ней располагается еще ряд дополнительных интерфейсов и слотов расширения. Частично они могут дублировать порты и разъемы ноутбука. Также в стыковочной станции может быть предусмотрен отсек для жесткого диска, оптический привод, дополнительная батарея. Безусловно, через данный интерфейс можно подключить и порт-репликатор. В отличие от док-станции, в нем нет дополнительных отсеков, однако он тоже располагает достаточным количеством портов, разъемов и слотов расширения.

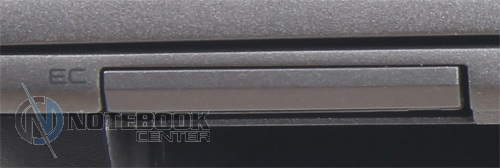

ExpressCard

Данный интерфейс получил широкое распространение в 2005 году, вытеснив при этом стандарт PC Card, иначе называемый, как PCMCIA. Основное преимущество ExpressCard заключается в большей скорости передачи данных, вследствие прямого подключения к системной шине. ExpressCard используется для того чтобы подключать к ноутбуку периферийное оборудование. Это может быть, как мышь, док-станция, плата SSD-накопителя, так и ТВ-тюнер, адаптеры карт памяти. Также стоит добавить, что в виде ExpressCard есть карты Wi-Fi, флешки.

Карты, разработанные для этого слота, могут быть шириной 34 и 54 миллиметра. Они состоят из электронной схемы и непосредственно самого разъема, благодаря которому осуществляется подключение. Стандарт ExpressCard может быть двух форм-факторов: ExpressCard/34 и ExpressCard/54. Причем, если в гнездо первого вида входят карты исключительно 34 мм, то во второй – и те, и другие. Иначе говоря, слот ExpressCard/54 более универсальный.

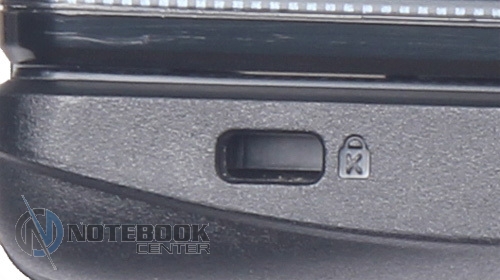

Кенсингтонский замок (Kensington lock)

Это небольшое отверстие, которое можно увидеть практически в любом ноутбуке, хотя оно не используется для подключения какого-либо периферийного оборудования. Он служит для присоединения специального стального тросика, а с ним и замка, называемого Кенсингтонским. Кенсингтонский замок особенно часто можно встретить в бизнес-моделях, где безопасность, в том числе и снижение риска в случае кражи занимает одно из первых мест.

Заключение

Конечно, далеко не каждый ноутбук будет оснащен шестью-семью разнообразными портами. Их набор часто будет сводиться к двум-трем USB, HDMI или DisplayPort, RJ-45, и, естественно, аудиоразъемам. В действительности, выбирая ноутбук для себя, вам нужно определиться с кругом задач и уже, исходя из этого, смотреть, какой порт вам жизненно необходим или без которого вы вполне обойдетесь. Помните, что каждый интерфейс поможет стать вашему ноутбуку более функциональным, а вам – рационально использовать рабочее время.

Разъёмы ноутбука: какие бывают, как выглядят

Ноутбук

Выбирая себе портативный компьютер для работы, игр или других целей, большинство людей ориентируются на его технические характеристики. В первую очередь их интересует частота процессора, объём памяти, возможности видеокарты. При этом из виду упускается его комплектация другими составляющими.

Между тем, количество подключаемого оборудования напрямую зависит от того, какими разъёмами будет оснащён ноутбук. Рассмотрим подробнее, какие же разъёмы имеет гаджет и для чего они.

Для подключения к интернету

Наличие специального разъёма для подключения к всемирной сети сейчас уже не столь актуально, как всего несколько лет назад. Развитие беспроводных сетей и массовое оснащение новых моделей ноутбуков Wi-Fi модулями позволяет выйти в интернет практически в любом месте. Тем не менее, во многих местах обычные сети LAN и Ethernet всё ещё актуальны за счёт более стабильной работы и высокой скорости соединения.

Одним из разъёмов для подключения сетевого кабеля является RJ45. Его имеет практически каждая модель переносного компьютера. Внешне этот порт легко узнаваем — прямоугольный вырез в корпусе, восемь тонких металлических контактов и паз под защёлку на штекере. Как правило, производитель предусматривает один такой разъём, так как необходимость подключения двух проводов возникает крайне редко и при решении специфических задач. Основное назначение RJ45: подключение к выделенной линии или соединение компьютера с роутером, а также создание локальной сети путём соединения нескольких ноутбуков.

Второй вид портов, служащих для выхода в сеть, это RJ11. Этот разъём идентичен тем, с помощью которых к линии подключаются обычные телефонные аппараты. Он меньше RJ45 по размеру, но также имеет характерную защёлку. Используется он для подключения к всемирной сети при помощи встроенного модема, в этом случае доступ осуществляется через телефонную линию. Это позволит оставаться на связи в тех местах, куда пока не протянули высокоскоростной кабель.

Универсальные

Название этой группы разъёмов говорит само за себя — именно они используются для подключения самого разнообразного оборудования и расширения возможностей ноутбука. Главным из них уже давно есть и ещё долго будет USB-порт, придуманный ещё в 1995 году. Его отличает очень высокая пропускная способность, компактность, простота использования. Абсолютное большинство моделей ноутбуков и нетбуков имеет не менее трёх или четырёх подобных разъёмов.

Существует несколько версий USB-портов. В наше время самым популярным остаётся 2.0, но следующее поколение постепенно завоёвывает рынок. Есть также варианты, отличающиеся от стандартного порта размером или формой. Это USB под штекер типа B, а также форматы микро и мини. Количество разъёмов легко увеличить за счёт специальных удлинителей, называемых хабами. С помощью USB к компьютеру подключают мышь, различные мультимедийные устройства, принтеры, сканеры, внешние жёсткие диски, флеш-накопители и многое другое.

Менее известный универсальный разъём — это FireWire. Это разработка компании Apple также появилась в 1995 году. Современные версии этого порта отличаются очень высокой скоростью передачи данных. Они востребованы теми, кто регулярно подключает к ноутбуку видеокамеру, сканер или другие похожие устройства, внешний HDD-накопитель. Порт FireWire может быть использован для объединения нескольких ноутбуков в одну сеть.

Для внешних мониторов

Часто в работе или при просмотре видео возникает необходимость вывести изображение с дисплея ноутбука на большой экран. Для этой цели производители устанавливают в корпус один или несколько разъёмов, с помощью которых можно подключить дополнительный монитор или телевизор.

Долгое время самым популярным из них был порт стандарта VGA, который до сих пор можно увидеть на некоторых моделях портативных компьютеров. Он представляет собой разъём в форме трапеции с 15 контактами. Иногда для надёжности соединения предусмотрена возможность крепления штекера винтами.

Изредка можно увидеть на корпусе круглый разъём с семью контактами, так называемый S-Video или TV-Out. Он используется для подключения телевизора и передачи изображения в низком разрешении.

Одним из основных видов портов для подключения монитора сейчас является DVI. Он существует в трёх различных стандартах: для передачи цифрового или аналогового сигнала либо универсальный. Выглядит он как прямоугольник с 24 контактами, а разновидности порта отличаются дополнительным блоком, который и отвечает за передачу конкретного вида сигнала. В продаже также легко найти переходник между разъёмами DVI и VGA, что позволяет разнообразить набор подключаемого к ноутбуку оборудования.

Самым современным форматом разъёма для передачи видеосигнала является HDMI. Сейчас им оснащается практически каждый выпускаемый ноутбук. Кроме видео, посредством HDMI-кабеля передаётся и звук. Этот порт обеспечивает максимальную скорость обмена данными и высокое качество. Минусами является относительно высокая стоимость и ограничение по длине провода.

Ещё одна техническая новинка — это DisplayPort. Он меньше по размерам, обеспечивает быструю передачу сигнала с помощью кабеля, который длиннее, чем HDMI. Визуально он очень похож на обычный USB-порт. По всей видимости, именно за этим стандартом будущее компьютерных технологий. Сейчас же его чаще используют для показа фильмов в кинотеатрах.

Для накопителей и других устройств

Некоторые модели оснащаются портом eSATA, который тоже позволяет подключить к ноутбуку внешний жёсткий диск. Разные поколения этого разъёма отличаются между собой скоростью обмена данными. Этот параметр в несколько раз превосходит аналогичный у стандартных USB-портов. На портативные устройства он перекочевал с обычных настольных моделей компьютеров.

Компактные компьютеры сейчас почти в обязательном порядке оснащаются разъёмами стандарта ExpressCard. Это более новая и продвинутая версия PC Card, с помощью которой работают картридеры — внешние носители информации, использующиеся в цифровых фото- и видеокамерах, а также другом оборудовании.

На старых моделях ноутбуков

На корпусе старых компьютеров можно увидеть разъём характерного вида, представляющего собой узкую щель шириной 54 мм. Он называется PC Card и ранее использовался для расширения памяти ноутбука, подключения дополнительных устройств ввода и вывода данных, модулей Wi-Fi. Позднее под этот формат выпускали специальные модули, позволявшие подключить принтер, тюнер для приёма телевизионного сигнала, звуковую карту и многое другое.

Ноутбуки предыдущего поколения имели ещё два выделяющихся разъёма. COM-порт на девять контактов служил для подключения модема или телефона, а также некоторых видов специального оборудования. Широкий LPT-порт с двумя рядами контактов был нужен для подключения принтера, до того как массовое распространение получили разные варианты USB.

Прочие разъёмы и отверстия

В обязательном порядке портативный компьютер оснащается двумя круглыми выходами под штекеры наушников и микрофона. С их помощью звук, обрабатываемый встроенной аудиосистемой, выводится на периферийные устройства. При этом качество, обеспечиваемое таким оборудованием, будет ниже, чем при использовании специальной звуковой картой.

И, конечно же, есть разъём для штекера провода питания. Как правило, он расположен справа или слева от сгибаемой части гаджета и имеет круглое сечение.

Какие порты и разъемы у ноутбука. Описание и фото каждого

Современные ноутбуки оснащены головокружительным количеством портов — а может быть, только одним. Но как узнать, что все они делают, или что вам может понадобиться в новой системе? Ниже мы расскажем о каждом порте ноутбука, уходящих стандартов и современных, а также приведем фотографии, которые помогут вам определить их обозначения.

Обычно расположенные по бокам или на задней панели ноутбука, эти порты помогают расширить функциональность и обеспечивают точки подключения для устройств ввода, внешних накопителей, сети и многого другого. Понимание этих портов и знание того, какие из ваших периферийных устройств будут подключаться легко, а для каких потребуются адаптеры, поможет вам принять более взвешенное решение при поиске идеального ноутбука, соответствующего вашим потребностям.

Аудиоразъем

Аудиоразъем 3,5 мм, также известный как разъем для наушников, является наиболее распространенным аудиопортом на современных ноутбуках. Наряду с вводом и выводом звука, он также позволяет подключать большинство проводных наушников и колонок. Некоторые старые ноутбуки имеют два аудиоразъема, которые разделяют микрофон и аудио, но современные модели используют один и тот же порт для обоих.

Аудиоразъем 3,5 мм в ноутбуке

Некоторые производители ноутбуков решили не включать аудиоразъем в последние модели. В этом случае вам понадобится беспроводное USB-устройство для подключения к беспроводным наушникам и колонкам, либо подключение через Bluetooth, если ваше аудиооборудование поддерживает эту функцию. И наоборот, многие проводные наушники работают через USB, а не через аналоговые 3,5-мм разъемы, и это тоже может быть вариантом. Если у вас есть только проводные 3,5-мм наушники, но нет 3,5-мм аудиоразъема в ноутбуке, вам придется приобрести переходник с USB или USB Type-C на 3,5 мм.

DisplayPort/mini DisplayPort

DisplayPort — это цифровое подключение дисплея, используемое для вывода видео и звука с ноутбука на видеодисплей, например, монитор. Хотя некоторые телевизоры оснащены разъемами DisplayPort, чаще всего он встречается на компьютерных мониторах.

Изначально разработанный для замены VGA и DVI соединений между компьютерами и мониторами, он стал самым передовым соединением для вывода изображения на ноутбуки на сегодняшний день, бросив вызов HDMI в борьбе за первенство интерфейса дисплея.

Последней итерацией является DisplayPort 2.0, выпущенный в 2019 году, который имеет увеличенную пропускную способность до 77,37 Гбит/с. В отличие от других подключений, DisplayPort позволяет использовать несколько мониторов через одно подключение.

Кроме того, DisplayPort поддерживает технологии FreeSync от AMD и G-Sync от Nvidia, обеспечивая так называемую «игру без разрывов» (при условии, что ваш монитор также поддерживает эти технологии). В каждой итерации DisplayPort улучшалась скорость передачи данных, а также повышалось разрешение и частота обновления:

• DisplayPort 1.2: поддерживает разрешение до 4K при 60 Гц.
• DisplayPort 1.3: поддержка разрешений до 4K при 120 Гц или 8K при 30 Гц.
• DisplayPort 1.4: Поддержка разрешений до 8K при 60 Гц и поддержка HDR
• DisplayPort 2.0: Поддерживает разрешения 16K (с HDR) при 60 Гц и разрешения 10K (без HDR) при 80 Гц.

В большинстве ноутбуков сегодня для передачи сигналов DisplayPort используется более компактное соединение mini DisplayPort или порты USB Type-C. В отличие от обычного DisplayPort, для вывода сигнала на более чем один дисплей мини DisplayPort потребуется многопотоковый транспортный концентратор (MST).

DisplayPort mini разъем в ноутбуке

DVI (Digital Visual Interface) используется для подключения источника видеосигнала, например, ноутбука, к дисплею, например, внешнему монитору. Он был разработан в конце 90-х годов с целью замены аналоговой технологии VGA на цифровое видео без потерь.

Хотя этот порт не так часто встречается на современных ноутбуках, он по-прежнему присутствует на многих внешних мониторах с разрешением Full-HD или ниже. Одно соединение DVI может выводить видео с разрешением до UXGA 1920×1200 при 60 Гц, но для вывода с более высоким разрешением требуется специальное двухканальное соединение DVI.

DVI порт в ноутбуке

DVI часто является лучшим вариантом для вывода видео с ноутбука на внешние бюджетные дисплеи, не имеющие более современных разъемов, таких как HDMI или DisplayPort. Однако следует отметить одну вещь: DVI-соединения поддерживают только видеосигналы и не выводят звук. Если у вас ноутбук без порта DVI, но вы хотите подключиться к внешнему дисплею с помощью DVI, вам понадобится кабель HDMI-to-DVI или DisplayPort-to-DVI.

Ethernet

Порты Ethernet позволяют ноутбукам напрямую подключаться к проводным сетям. Хотя порты Ethernet все реже встречаются на ноутбуках из-за распространения Wi-Fi, проводное подключение через Ethernet по-прежнему является самым надежным способом подключения к высокоскоростному Интернету. В местах, где беспроводные сигналы могут быть слабее, Ethernet позволяет преодолеть эту проблему с помощью прямого подключения.

Современный Ethernet также известен как Gigabit Ethernet, что означает, что скорость соединения составляет 1 Гбит/с или выше. Соединения Ethernet классифицируются по типам категорий (или Cat), и новейший стандарт Cat 8 обеспечивает максимальную скорость до 40 Гбит/с, сохраняя при этом обратную совместимость с более старыми типами категорий.

Порт Ethernet ноутбука

Многие новые и более тонкие модели потребительских ноутбуков уже не имеют портов Ethernet, но они по-прежнему присутствуют во многих бизнес-ноутбуках. Если в вашем ноутбуке нет встроенного порта Ethernet, вы можете приобрести адаптер USB-Ethernet или использовать док-станцию.

HDMI (мультимедийный интерфейс высокой четкости) — это самый распространенный способ подключения ноутбука к видеодисплею или домашнему развлекательному устройству. Многие телевизоры, внешние компьютерные мониторы и проекторы также оснащены портами HDMI. HDMI-соединения позволяют передавать видео и аудио высокой четкости в цифровом формате с ноутбука на внешний дисплей.

За прошедшие годы было выпущено несколько версий HDMI, и, несмотря на различия в возможностях, сами физические порты в разных версиях оставались одинаковыми. Последняя версия, HDMI 2.1, выпущенная в 2017 году, обеспечивает скорость передачи данных 48 Гбит/с и поддерживает разрешения 4K при 120 Гц или 8K при 60 Гц.

HDMI 2.1 также обеспечивает обратную совместимость, то есть его можно использовать с портами HDMI на старых устройствах без новых функций 2.1.

Порт HDMI ноутбука

В связи с широким распространением HDMI существует множество недорогих адаптеров для соединения HDMI и других портов, таких как DVI и USB Type-C. HDMI не может выводить изображение на два дисплея через один порт, поэтому некоторые ноутбуки сейчас продаются с портами mini HDMI, что означает, что вам понадобится адаптер, если вы хотите использовать его с обычным HDMI (на фото выше).

Слот для замка Кенсингтона
Также известный как K-lock или K-slot, слот Кенсингтонского замка — это небольшое укрепленное отверстие, обычно встречающееся на ноутбуках, которое используется для крепления физического замка безопасности к вашему устройству. Он был внедрен в потребительские ноутбуки начиная с 2000 года. В зависимости от модели ноутбука, это гнездо замка можно найти либо на боковой, либо на задней стороне ноутбука.

Хотя многие ноутбуки имеют встроенный слот для замка Кенсингтона, они редко поставляются с самим механизмом блокировки кабеля. С помощью совместимого кабельного замка, вставленного в гнездо замка, другой конец кабеля можно закрепить в надежном месте, тем самым зафиксировав ноутбук и предотвратив кражу. Слот для замка часто обозначается маленьким значком замка рядом с отверстием.

Kensington Lock порт ноутбука

Устройство чтения карт памяти SD — SD Card Reader

Слот для чтения карт памяти SD используется в основном для чтения карт памяти из цифровых камер. Карты SD могут подключаться и заменяться в горячем режиме, то есть вы можете вставлять и извлекать их без перезагрузки ноутбука. Скорость передачи данных сильно варьируется и зависит от того, какие SD-карты поддерживает устройство чтения.

Теоретически SD-карты UHS-III могут передавать данные со скоростью до 624 Мбит/с, но если ваше устройство чтения SD поддерживает только более раннюю версию UHS-I, вы сможете передавать данные только на максимальной скорости UHS-I — 104 Мбит/с.

SD Card Reader слот ноутбука

Устройства чтения карт памяти SD имеются не во всех ноутбуках, а поскольку современные ноутбуки становятся все тоньше, от их использования отказываются. Тем не менее, вы все еще можете найти новые ноутбуки, предназначенные для редактирования фото и видео, с установленными слотами для чтения карт памяти SD. Если в вашем ноутбуке нет слота для чтения карт памяти SD, вы можете легко приобрести недорогой USB-адаптер.

Устройство для чтения карт памяти MicroSD

Карты MicroSD и устройства для чтения карт памяти были представлены компанией SanDisk в 2005 году для использования карт памяти меньшего размера в мобильных телефонах. Подобно более крупному устройству для чтения карт SD, устройство для чтения карт microSD предназначено для чтения карт памяти меньшего размера, которые сейчас чаще всего используются для внешнего хранения данных в смартфонах. Карты microSD также можно подключать и заменять в горячем режиме, как и большие карты SD.

Порт MicroSD ноутбука

Ноутбуки с ограниченным объемом встроенной памяти, например, некоторые Chrome-буки, иногда используют карты microSD для дополнительного объема памяти. С каждым годом объем памяти карт SD и microSD увеличивается, и в настоящее время объем самой большой из доступных потребительских моделей составляет 1 ТБ.

Карты microSD электрически совместимы с большими картами SD и с помощью простого адаптера могут использоваться в ноутбуках, которые также принимают карты SD. Если в вашем ноутбуке нет устройства для чтения карт microSD или SD, вы можете использовать USB-адаптер.

USB (универсальная последовательная шина) является наиболее распространенным портом расширения на современных ноутбуках и появился еще в 1996 году. Обычно он имеет прямоугольную форму и подключается к огромному количеству периферийных устройств, таких как клавиатуры, мыши, принтеры и внешние жесткие диски. Порты USB бывают разных типов, и каждый из них имеет свои отличительные функции и характеристики.

USB Type-A — это оригинальный 4-контактный разъем, который различается по поколениям. В каждом последующем поколении улучшалось как управление питанием, так и скорость передачи данных. Все новые поколения обратно совместимы с более старыми поколениями.

USB 2.0 обычно отличается черным или серым цветом портов и обеспечивает скорость передачи данных до 480 Мбит/с.

USB порт ноутбука

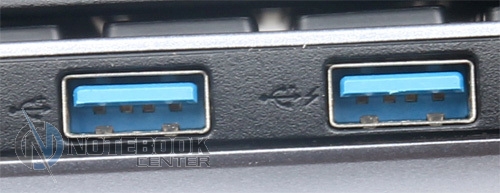

USB 3.0 (теперь известный как USB 3.1 Gen 1) обычно имеет порты синего или бирюзового цвета и может достигать теоретической максимальной скорости передачи данных 5 Гбит/с, что в 10 раз быстрее, чем USB 2.0.

USB 3.0 порт ноутбука

Новейший стандарт портов USB Type-A — USB 3.1 Gen 2. Он выглядит так же, как USB 3.1 Gen 1, но обеспечивает значительное увеличение скорости передачи данных до 10 Гбит/с.

В отличие от Type-A, порты и разъемы USB Type-B имеют квадратную форму. Они не часто встречаются на ноутбуках, но многие принтеры, сканеры, док-станции и концентраторы используют их в качестве входного порта. Несмотря на наличие переходников, большинство кабелей USB Type-B уже поставляются с разъемом USB Type-B на одном конце и USB Type-A на другом.

USB Type-C

USB Type-C — это недавно принятый стандартный разъем для большинства современных ноутбуков и устройств, который заслуживает отдельного места в этом списке благодаря своей уникальной функциональности. Благодаря своей небольшой и узкой площади порт USB Type-C может быть установлен на большинстве ультратонких ноутбуков, выпускаемых на современном рынке. Это, а также тот факт, что USB Type-C может принимать Thunderbolt-соединения в том же порту, дает ему преимущество перед другими типами USB.

Порты USB Type-C могут поддерживать множество различных стандартов. В отличие от прямоугольного Type-A с 4-контактным разъемом, USB Type-C оснащен 24-контактным разъемом, что позволяет ему выдерживать большие токи и более высокую скорость передачи данных. Способность выдерживать большие токи позволяет устройствам заряжаться за меньшее время при использовании разъема Type-C, обеспечивая мощность до 100 Вт.

Кроме того, устройства Type-C могут поддерживать скорость передачи данных USB 3.1 Gen 2 10 Гбит/с. Если он используется как порт Thunderbolt (распознается по значку молнии рядом с портом), соединения Type-C могут даже обеспечивать молниеносную скорость до 40 Гбит/с. Кроме того, он позволяет выводить видеосигналы DisplayPort, если оснащен функцией alt-mode. Такая универсальность помогает хорошо оснащенным док-станциям и концентраторам USB-C служить основой для ноутбуков с небольшим количеством портов.

USB Type-C порт ноутбука

В продаже имеются адаптеры для соединения USB Type-C с другими типами USB. Хотя эти соединения обратно совместимы, они снижают функциональность и скорость передачи данных между типами USB.

Micro-USB

Вы вряд ли увидите порт micro-USB (и чуть больший порт mini-USB) в современных ноутбуках, но их по-прежнему можно найти во многих периферийных устройствах и аксессуарах. На самом деле, ни один ноутбук не имеет этого порта, поэтому вместо него мы используем фотографию кабеля micro-USB B.

Micro-USB обычно используется для устаревших смартфонов, маломощных планшетов, некоторых внешних жестких дисков и разных электронных устройств. Чаще всего они поддерживают USB 2.0 со скоростью до 480 Мбит/с, но иногда поддерживают USB 3.0, и разъемы micro-USB могут использоваться попеременно в обоих поддерживаемых портах. Если вы хотите подключить поддерживаемое устройство к ноутбуку без порта micro-USB, можно приобрести переходники USB Type-A и Type-C на micro-USB.

Thunderbolt

Thunderbolt — это самое быстрое соединение, доступное на современном рынке. Оно объединяет PCIe, DisplayPort, последовательные сигналы и питание постоянного тока в одном порту. Это позволяет использовать соединение Thunderbolt для различных целей, от подключения периферийных устройств до зарядки ноутбука. Порты Thunderbolt часто можно определить по маленькому значку молнии рядом с портом.

Thunderbolt порт ноутбука

Последние версии, Thunderbolt 3 и Thunderbolt 4, могут передавать данные с молниеносной скоростью 40 Гбит/с, что в четыре раза быстрее, чем USB 3.1 gen 2. Даже устаревшие версии, такие как оригинальный Thunderbolt, имеют скорость передачи данных 10 Гбит/с или Thunderbolt 2 — 20 Гбит/с.

Одно подключение Thunderbolt 3 или 4 также способно выводить сигнал на два монитора 4K одновременно благодаря использованию двух сигналов DisplayPort. Некоторые новые внешние видеокарты даже оснащены портами Thunderbolt, что позволяет подключать к ним ноутбуки для игр высокого класса.

Начиная с Thunderbolt 3 порт использует соединения USB Type-C и поэтому может работать как двойной порт USB Type-C. В портах Thunderbolt и Thunderbolt 2 используются разъемы mini DisplayPort, поэтому для подключения устаревших устройств Thunderbolt к Thunderbolt 3 и выше потребуется переходник. Учитывая богатую функциональность Thunderbolt, порт также можно использовать в качестве центрального концентратора для множества других соединений.

VGA (Video Graphics Array) — это устаревший аналоговый видеопорт, появившийся в 1987 году. Это основной интерфейс между компьютерами и старыми ЭЛТ-мониторами и даже более современными проекторами. Поскольку он аналоговый, VGA подвержен деградации сигнала на больших расстояниях по кабелю и имеет максимальное практичное разрешение 1280×1024 с частотой обновления 60 Гц, на более высоких разрешениях вы вряд ли добьетесь качественного изображения на мониторе.

VGA порт ноутбука

Из-за большего размера 15-контактного порта VGA и увеличения использования цифрового видео эти порты в основном не используются. В настоящее время производители ноутбуков выпускают более тонкие ноутбуки и используют HDMI или DisplayPort вместо VGA. Хотя вы не можете преобразовать VGA в любой другой стандарт отображения (HDMI, DVI, DisplayPort), вы можете преобразовать любой из них в VGA (с последующим снижением качества) с помощью соответствующего кабеля или адаптера.

Разъемы ноутбуков и их назначение

Компьютерные технологии подарили миру новые, доселе невиданные возможности. И неотъемлемой частью этих возможностей стали устройства, которые мы используем для обработки информации: компьютеры и ноутбуки, оснащенные большим количеством разнообразных разъемов. В данной статье мы постараемся доступно объяснить назначение различных разъемов, которые вы часто видите на ноутбуках.

Для удобства чтения мы поделили информацию о разъемах на пять групп:

• Универсальные разъемы – это разъемы, предназначенные для подключения разнообразной периферии: переносных накопителей, клавиатур, мышей, контроллеров, мультимедийных устройств.
• Разъемы для подключения к Интернет объединены в одну группу с вполне понятным назначением – соединение вашего ноутбука с всемирной сетью. представлены достаточно широко не только на современных, но и на достаточно старых моделях лэптопов. Вы вряд ли найдете ноутбук, лишенный возможности вывода видеосигнала на внешний монитор или проектор. . В данной группе мы собрали универсальные, но достаточно специфичные именно для ноутбуков возможности. , которые не могут быть отнесены ни к одной из категорий, а также устаревшие и ныне не использующиеся в массовых продуктах интерфейсы.

Универсальные разъемы

Шина USB (Universal Serial Bus – Универсальная последовательная шина) применяется повсеместно. Такому успеху способствовала и способствует высокая пропускная способность, компактность разъема и его долговечность, возможность горячего подключения, универсальность и масштабируемость.

Технология

Датой рождения USB можно считать ноябрь 1995 года, когда была запущена первая версия USB 1.0. Данная версия практически не использовалась, но характеристики её легли в основу массового стандарта USB 1.1 , лишенного некоторых ошибок и «детских болезней» первоначальной версии стандарта.

Характеристики USB 1.0/1.1 следующие:

• Режим высокой пропускной способности (Full-Speed): 12 Мбит/с
• Режим низкой пропускной способности (Low-Speed): 1.5 Мбит/с
• Горячее подключение устройств «на лету» (Hot Swap)
• Максимальная длина кабеля: до 5 м
• Максимальное количество подключаемых устройств: до 127
• Возможность подключения устройств с разной пропускной способностью к одному контроллеру USB
• Напряжение питания устройств USB: 5 В
• Максимальный, отдаваемый шиной ток: 500 мА

Ныне используется USB версии 2.0 , спецификация которой была выпущена в апреле 2000 года. Основное новшество версии два-ноль – это введение нового режима скорости Hi-Speed, обеспечивающего пропускную способность до 480 Мбит/с.

В настоящий момент разрабатывается и уже анонсирована новая, третья версия USB, получившая соответствующее название USB 3.0. Скоростные параметры USB 3.0 превышают таковые у USB 2.0 примерно в 10 раз и составляют 4.8-5.0 Гбит/с. Предполагается, что массовое внедрение USB 3.0 начнется в 2010 году.

Разъем USB легко узнать – это прямоугольное отверстие, размером примерно 12х5 мм, с «язычком» внутри.

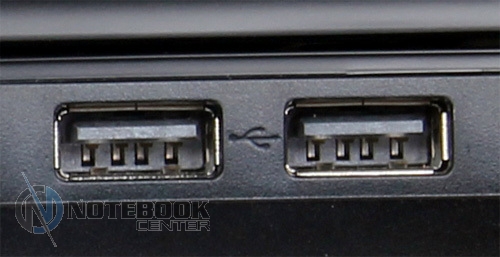

Пара разъемов Powered USB на ноутбуке

Показанный на фото прямоугольный разъем называется USB type A, он используется на ноутбуках и настольных компьютерах и под него рассчитаны все USB-устройства и кабели.

Разъем на кабеле типа A.
Таким же разъемом оснащены внешние USB-устройства, подключаемые к ноутбуку

Однако на внешних устройствах, соединяемых с ноутбуком при помощи кабеля, разъем типа А не используется; используется либо разъем типа B, либо разновидности mini USB и micro USB.

Разъем типа B на другом конце кабеля

Разъем mini USB на внешнем устройстве

Обычно разъемы type B используются на принтерах, сканерах и внешних накопителях; портом mini USB оснащены коммуникаторы, миниатюрные жесткие диски, некоторые фотокамеры, USB-хабы, картридеры; разновидности micro USB можно встретить на некоторых mp3-плеерах и фотокамерах.

Ноутбуки в большинстве случаев оснащены разъемами USB в количестве от одного до четырех. Лишь изредка и на мощных или профессиональных моделях разъемов может быть больше. Однако малое количество разъемов – это не проблема, потому что преимущество шины USB заключается в масштабируемости: к одному разъему можно подключить несколько устройств. Для этого служат разветвители, чаще именуемые USB-хабами (от английского USB Hub ), которые могут быть как отдельным устройством, так и встроенным в монитор или клавиатуру, либо охлаждающую подставку для ноутбука.

Для подключения устройств с достаточно большим энергопотреблением (таких, например, как внешние жесткие диски) разветвитель может быть оснащен внешним блоком питания от сети 220 В, такой хаб называется активным.

Кроме того, многие компактные и профессиональные модели мобильных компьютеров могут оснащаться док-станциями (покупаются дополнительно), на которых имеются дополнительные порты USB.

Важные сведения

• Кроме указанных выше версий USB, существует вариант USB On-The-Go , обладающий некоторым расширением функциональности по сравнению с USB 2.0, что делает USB On-The-Go более универсальным и пригодным для подключения различных устройств без использования персонального компьютера. Например, USB OTG используется для соединения фотокамер и принтеров для прямой печати фотографий.
• Wireless USB , спецификации которого известны с 2005 года, позволяет создать беспроводную сеть на основе сигналов (протокола) USB для соединения внешних устройств. Скорость передачи данных при этом составляет 480 Мбит/с на расстояние до 3 метров и до 110 Мбит/с на расстояние 10 м. Единственным недостатком Wireless USB можно считать отсутствие шины питания устройств, что все равно потребует использования проводов.
• Стандартный порт USB по спецификации рассчитан на потребление 2.5 Вт электричества подключаемым к нему устройством (5 В и 500 мА на один порт). Однако современные ноутбуки способны выдавать больший ток – до 1000 мА на порт и выше. Порты, способные выдать 5 Вт и выше, называются Powered USB , и в обозначении такого порта на корпусе ноутбука часто (но не всегда) присутствует знак «+».

Обозначение порта Powered USB

• Подключение внешних накопителей HDD и Flash
• Подключение телефонов и модемов
• Подключение мультимедиа (ТВ-тюнер, звуковая карта, веб-камера, фото, аудио)
• Подключение внешних видеоинтерфейсов
• Работа с периферийными устройствами
• Подключение прочих неспецифических устройств

FireWire

Разновидность последовательной шины, используемой для соединения компьютера и периферийных устройств. Отличие от USB заключается в несколько меньшей функциональности FireWire и совершенно ином протоколе обмена информацией устройств FireWire. Данный тип шины позволяет объединить два компьютера в локальную сеть, что не позволяет сделать USB.

Технология

Стандарт IEEE 1394, известный как FireWire (Apple), i.Link (Sony, JVC), mLAN (Yamaha), Lynx (Texas Instruments), DV (Panasonic), создан в 1995 году, как и USB, однако разработка FireWire началась гораздо раньше USB – в 1986 году. Разработкой занималась компания Apple, ей же принадлежат все патенты.

Преимуществами FireWire являются:

• Возможность горячего подключения (Hot Swap)
• Гибкость (многие устройства могут работать в связке без участия ПК)
• Высокая скорость – разные версии стандарта имеют пропускную способность от 100 до 800 Мбит/с, а новые версии IEEE 1394b – до 3200 Мбит/с
• Открытая архитектура
• Питание по шине, и, что важно – большой мощности (8-40 В до 1.5 А)
• Возможность подключения до 63 устройств к одному порту (в 2 раза меньше, чем USB)

Всего принято 5 спецификаций IEEE 1394 на сегодняшний день.

• IEEE 1394 первоначально создавался для передачи видео, как скоростной последовательный интерфейс, и был благожелательно воспринят производителями внешних накопителей по причине высокой скорости передачи данных: от 100 до 400 Мбит/с на расстояние до 4.5 м по кабелю
• IEEE 1394a , утвержденный в 2000 году, технически не отличается от предыдущего стандарта, улучшена совместимость с различными устройствами, уменьшено время ожидания при подключении (сброс шины)
• IEEE 1394b появился в 2002 году. Основные отличия – повышенная скорость передачи: S800 – до 800 Мбит/с, S1600 – до 1600 Мбит/с. Для достижения повышенных скоростей применяются оптические проводники, но при этом сохранена совместимость со старыми устройствами IEEE 1394. В 2007 году был принят новый скоростной протокол – S3200 с соответствующей скоростью
• IEEE 1394.1 отличается от всех указанных возможностью подключения огромного числа устройств: 64500.
• IEEE 1394c , увидевший свет в 2006 году, использует стандартные разъемы RJ-45 и кабели «витая пара» 5 категории. Создан для простого построения компьютерных сетей и может работать вместе со стандартными протоколами LAN, дополняя их

Шина FireWire в основном используется для подключения внешних накопителей, видеокамер MIniDV/DV (и других мультимедиа-устройств), принтеров, сканеров и создания компьютерной сети.

Разновидности разъемов FireWire

Достоинствами FireWire по сравнению с USB можно считать большую эффективность, потому что шина значительно стабильнее удерживает сигнал. FireWire вполне реально достигает заявленной максимальной скорости 400 Мбит/с. В результате очень выгодно использовать внешние жёсткие диски с интерфейсом FireWire.

Параметры питания у FireWire тоже куда лучше – максимальный ток по шине составляет 1,5 А против 0.5 А у USB, при напряжении, достигающем 40 В. Правда, питание обеспечивается только шестиконтактным разъёмом, тогда как ноутбуки почти всегда оснащены компактными 4-контактными портами FireWire, предназначенными для подключения устройств с внешним питанием.

Разъем FireWire присутствует далеко не на всех ноутбуках, в отличие от USB. «Почему же FireWire при всех его достоинствах не стал массовым?» – спросите вы. Ответ прост: если USB – это открытый стандарт, то FireWire – закрытый; любой производитель, использующий FireWire в своих устройствах, должен отчислять Apple некую сумму.

• Внешние накопители HDD
• Работа с видеокамерами DV/MiniDV
• Подключение внешних устройств (например, сканеров)
• Создание локальной сети

Разъемы для подключения к Интернет

Порт локальной сети, к которому можно подключить соответствующий патч-корд выделенной линии и наслаждаться быстрым Интернетом. Несмотря на развитие беспроводных технологий вроде Wi-Fi или Bluetooth, проводные сети LAN или Ethernet могут похвастать более стабильной и быстрой работой, а потому до сих пор актуальны.

Технология

RJ45 (RJ – Registered Jack) – ошибочное название разъема типа 8P8C (8 контактов, 8 проводников). Оно прижилось и используется большинством IT-авторов и изданий благодаря внешнему сходству указанных разъемов. Реально же название RJ45 принадлежит соединителю типа 8P2C (8 контактов, 2 проводника).

Внешний вид разъема RJ45 (мы будем называть его привычным образом) легко узнаваем: это прямоугольное отверстие с восемью подпружиненными контактами внутри, на верхней части разъема имеется вырез для защелки, расположенной на вилке сетевого кабеля.

Скоростные показатели, которыми могут похвастать встроенные сетевые контроллеры большинства ноутбуков, соответствуют 10/100 Мбит/с, однако многие современные модели оснащаются скоростным контроллером Gigabit Ethernet, обладающим скоростью передачи до 1000 Мбит/с. Тем не менее, в нашей стране сети 1 Гбит/с пока еще развиты недостаточно даже в крупных городах, потому что требуют дорогостоящего и качественного оборудования для реализации столь высокой пропускной способности.

Разъемы RJ45 для Ethernet и RJ11 для модема

Один разъем RJ45 есть на любом ноутбуке и даже нетбуке. В целом, подход оправдан: редко когда возникает необходимость в более чем одном разъеме локальной сети на ноутбуке. Но если вдруг вам понадобится второй порт RJ45, то вы можете приобрести сетевой адаптер с интерфейсом USB, либо с разъемом PCMCIA или Express Card.

• Подключение ноутбука к выделенной линии
• Соединение двух и более компьютеров в общую сеть
• Работа с беспроводным оборудованием (точки доступа)
• Использование сетевых накопителей (NAS)

Разъем RJ11 знаком любому: такими портами обладает любой проводной телефон. Внешне разъем похож на RJ45, только несколько уже. Как вы догадываетесь, RJ11 предназначен для подключения ноутбука к телефонной линии для выхода в Сеть с помощью встроенного в лэптоп модема. В нашей стране все еще много мест, где старый добрый Dial-Up – это единственный шанс на выход в сеть. Остается только убедиться, что АТС, к которой вы собираетесь подключиться, не цифровая, иначе можно сломать встроенный модем.

Разъем RJ11 и телефонный кабель

• Использование телефонной линии для доступа в Интернет
• Работа компьютера в качестве телефона при наличии гарнитуры
• Функциональность факсимильного аппарата при наличии принтера и сканера

Читать про другие типы разъемов:

• Универсальные разъемы
• Разъемы для подключения к Интернет

Обсудить назначение разъемов ноутбуков на форуме

Читать про другие типы разъемов:

Разъемы для внешних мониторов

VGA (D-Sub)

5-контактный выход аналогового сигнала на монитор знаком практически всем. D-Sub предназначен для подключения любого современного монитора или телевизора, оснащенных VGA-входом к ноутбуку. Это нужно для того, чтобы вывести сигнал на экран большей диагонали, чем экран лэптопа.

Разъем VGA можно встретить как на современных моделях портативных компьютеров, так и на довольно старых. Аналогично и с мониторами – все они оснащены аналоговым входом, поэтому в любой момент вы сможете подключить свой лэптоп к монитору, за исключением разве что нескольких моделей более 27 дюймов или некоторых мониторов Apple.

Выход VGA на ноутбуке. Рядом видна заглушка на месте разъема S-Video

С целью минимизировать занимаемое разъемом пространство на корпусе мобильного ПК, производители обычно не используют винтовое крепление кабеля к разъему, поэтому будьте аккуратны при подключении монитора, старайтесь не перемещать ноутбук. И, естественно, соединять лэптоп и монитор нужно при выключенном ноутбуке.

S-Video (TV-Out)

Круглый разъем TV-Out, часто называемый S-Video, предназначен для вывода аналогового ТВ-сигнала с разрешением до 420 твл. То есть данный порт не предназначен для выведения изображения с высоким разрешением на внешний монитор.

Привычный вход S-Video на телевизоре имеет 4 контакта – по два для яркостного и цветностного сигналов. Как правило, на ноутбуке можно встретить 7-контактный разъем S-Video, к нему можно подключить стандартный кабель S-Video с четырьмя контактами, однако с помощью переходника можно вывести обычный композитный сигнал для подключения к телевизору со стандартным входом типа RCA (“тюльпан”).

Компактный переходник S-Video-RCA

Кроме того, 7-контактный разъем «умеет» передавать сигнал RGB – то есть компонентный, для чего опять же нужен либо специальный кабель, либо переходник.

Достаточно современный цифровой интерфейс для передачи видеосигнала на монитор. Разъемом DVI оснащаются далеко не все модели ноутбуков: на бюджетных моделях вы DVI не встретите, как, собственно, не встретите его и на бюджетных мониторах.

Технология

DVI (Digital Visual Interface) был предложен компанией Silicon Image. Стандарт предназначен для скоростной передачи высококачественного цифрового видеосигнала на монитор без преобразования. Он использует протокол TMDS (Transition Minimized Differential Signaling – дифференцированная передача сигналов с минимальным перепадом уровней): три канала для передачи видео-потоков и дополнительных данных с пропускной способностью до 3.4 Гбит/с на канал с возможностью передачи 24 битов на пиксель. Интересно, что максимальное выводимое разрешение зависит от длины кабеля и его качества. Например, кабелем 4.5 м можно вывести изображение 1920х1200 точек, а кабелем 15 м – лишь 1280х1024 точки.

Разъем DVI несложно опознать – это 24-контактный разъем с характерным дополнительным блоком контактов, которые отвечают за вывод аналогового сигнала в формате VGA. Этот блок дает возможность использовать простой переходник DVI-VGA, поставляемый в комплекте с современными видеокартами. Однако аналогового блока может и не быть, ведь стандарт предусматривает три типа разъемов:

• DVI-I – универсальный, с передачей аналогового и цифрового сигналов
• DVI-D – разработан для передачи только цифрового сигнала
• DVI-A – «динозавр», которого встретить почти нереально, предназначенный для передачи только аналогового сигнала

Именно DVI-D чаще всего можно встретить на ноутбуках, устанавливаемый на пару с портом VGA.

Также существует два варианта разъемов DVI: Dual Link и Single Link. Single Link DVI обеспечивает разрешение экрана до 1920х1200 точек; Dual Link DVI позволяет выводить изображение с разрешением 2048х1536 и выше – более четких мониторов пока просто не существует, либо они непомерно дороги. Опознать тип разъема несложно: Single Link лишен шести контактов посередине разъема.

Разновидности разъемов DVI

На ноутбуке с вероятностью 99% вы найдете именно Dual Link DVI.

Самый современный цифровой интерфейс для передачи видеосигнала на внешний монитор. Устанавливается на мультимедийные ноутбуки и многие видеокарты с поддержкой HD.

Технология

HDMI (High Definition Multimedia Interface) – мультимедийный интерфейс высокой четкости, позволяющий передавать не только HD-видеосигнал, но и цифровой аудио-поток. При этом передаваемая информация шифруется с использованием протокола HDCP (High-bandwidth Digital Content Protection) для защиты от несанкционированного копирования.

Стандарт появился в 2002 году и является, по сути, дальнейшим развитием идей, заложенных в интерфейс DVI. Именно поэтому сигнал HDMI несложно передать через переходник DVI-HDMI, хотя и с некоторыми потерями.

В отличие от DVI, новейшие версии интерфейса поддерживает пропускную способность до 10 Гбит/с на канал, цветность глубиной 48 бит, автоматическую синхронизацию аудио- и видео-сигналов, новые форматы цифрового звука DTS-HD и Dolby HD.

Максимальная длина кабеля для передачи сигнала в домашних условиях составляет 1.5 метра, однако с помощью усилителей можно увеличить её до 35 м.

Если ваш ноутбук оснащен разъемом HDMI, то вы можете подключить свой лэптоп к широкоэкранному телевизору или ресиверу, оснащенному данным входом.

Несмотря на очевидные достоинства, HDMI имеет определенные недостатки, например, малую длину кабеля и их достаточно высокую стоимость, особенно тех, что предназначены для передачи сигнала на большое расстояние.

DisplayPort

Новейший стандарт для соединения компьютера и внешнего монитора назван просто – DisplayPort. Подобно HDMI, новый интерфейс позволяет передавать как видео-, так и аудио-сигнал, и предназначен для применения в компьютерной и кинотеатральной технике для соединения источников сигнала с мониторами.

Точно так же, как у HDMI, сигнал защищается посредством HDCP-протокола, однако планируется ввод более стойкого 128-битного шифровального протокола DPCP (DisplayPort Content Protection).

Достоинством DisplayPort применительно к портативной технике можно назвать компактность разъема, размеры которого немногим больше USB.

Основными отличиями DisplayPort от HDMI является более широкий канал для передачи данных 10.8 Гбит/с (хотя последние версии HDMI практически догнали DisplayPort по данному параметру), и большая длина кабеля – до 15 м.

Разъем mini DisplayPort

Пока еще разъемы нового стандарта редко встречаются на ноутбуках, однако недалек день, когда стандарт станет массовым.

Читать про другие типы разъемов:

Обсудить назначение разъемов ноутбуков на форуме

Читать про другие типы разъемов:

Расширение функционала

PCMCIA

PCMCIA, который называют PC Card (что связано с неоднозначностью расшифровки аббревиатуры PCMCIA), является устаревшим стандартом. Изначально разъемы данного типа предназначались для расширения памяти ноутбука, поэтому первые версии интерфейса не были универсальными. Да и разъемов PCMCIA на ноутбуках в то время часто было два.

Технология

Разъем PC Card представляет собой щель шириной 54 мм, которая закрыта либо откидной шторкой, либо пластиковой заглушкой. Современный стандарт PC Card поддерживает режимы Bus Master (отсюда название Card Bus) и совместим со стандартом PCI.

Механически предусмотрено три основных типа разъемов PC Card:

• Тип I ( Type I ) – 16-разрядный интерфейс, предназначенный для расширения памяти. Карты имели толщину не более 3.3 мм и оснащались одним рядом контактов.
• Тип II ( Type II ) – 16- и 32-разрядный интерфейс с двумя рядами контактов. Толщина карт – 5 мм. Улучшенная совместимость, позволявшая подключать не только карты расширения памяти, но и устройства ввода-вывода.
• Тип III ( Type III ) довольно редок. Предусматривалось 4 ряда контактов с поддержкой 16 или 32 разрядов, зато толщина карт могла достигать 10.5 мм, что позволяло, например, создать полноценный модем со стандартным портом RJ11.

Используемые ныне полноценные карты PC Card, поддерживающие DMA, не относятся ни к одному из указанных выше типов. От Type II лишь заимствован разъем и обратная совместимость с картами Type I/II. Протокол Card Bus основан на спецификациях шины PCI, что обеспечивает совместимость практически со всеми устройствами.

Интересно, что стандарт известных флеш-карт Compact Flash – это лишь немного доработанный PCMCIA Type II, благодаря чему карты CF можно напрямую подключать к PC Card, используя простейший переходник.

Слот PC Card и его заглушка

Карта Wi-Fi с интерфейсом PC Card

Поддержка ноутбуком PC Card автоматически означает, что вы сможете расширить функционал своего переносного ПК, установив в слот нужную карту. Например, для разъема PCMCIA выпускаются TV-тюнеры, карты Wi-Fi, контроллеры COM или LPT, карты eSATA, USB, FireWire, платы видеозахвата, звуковые карты и многое другое.

_ Совет: Если у вас старый ноутбук с поддержкой PCMCIA, и вы в будущем планируете заменить его более современной моделью, то не спешите приобретать карты указанного стандарта, поскольку современные ноутбуки уже не оснащаются разъемами PC Card, поскольку разработан и уже повсеместно используется более современный стандарт ExpressCard._

ExpressCard

ExpressCard по сути – дальнейшее развитие идей, заложенных PC Card. Сегодня это актуальный и массовый разъем, присутствующий практически на каждом современном лэптопе.

Технология

ExpressCard создан как замена устаревшему интерфейсу PC Card той же самой ассоциацией PCMCIA. За идеями далеко ходить не пришлось: появилась новая скоростная последовательная шина PCI Express, быстро завоевавшая компьютеры по всему миру; она же легла в основу нового интерфейса, названного ExpressCard. Однако разработчики пошли еще дальше и оснастили ExpressCard параллельно шиной USB 2.0. В результате получился универсальный и компактный интерфейс, который может похвастаться пропускной способностью до 2.5 Гбит/с против 133 Мб/с у PC Card.

Физически разъем нового интерфейса напоминает старый – те же 5 мм толщины и 54 мм ширины, однако контактная группа имеет меньшую ширину – 34 мм, что позволило ввести еще более компактный разъем, поэтому на ноутбуках встречается два типа разъемов: ExpressCard/54, либо ExpressCard/34.

Заметьте: устройства 34 мм можно устанавливать как в разъем ExpressCard/54, так и в родной разъем ExpressCard/34.

Если вы покупаете новый ноутбук, то с уверенностью можно сказать, что он будет оснащен любым из разъемов ExpressCard, либо 54 мм, либо 34 мм.

Размеры ExpressCard-модулей в сравнении с PC Card

Чаще всего устанавливается именно второй вариант, однако большинство популярных в народе нетбуков лишено даже разъема 34 мм. Так что если вам необходимы возможности расширения в виде установки ТВ-карт, беспроводных модемов, eSATA-портов, дополнительных разъемов USB 2.0 или даже Fire-Wire шины – обращайте внимание на наличие такой нужной опции, как ExpressCard.

Card Reader

Картридер на ноутбуке сегодня – вещь обыденная. Это вполне логично – редко какой прибор обходится без карты памяти. Поэтому устройство для чтения карт памяти стандартов Secure Digital (SD), Multimedia Card (MMC), xD Picture Card (xD) и Memory Stick (MS) вы наверняка найдете на любом современном лэптопе, не говоря уже о малышах-нетбуках.

Универсальный картридер, поддерживающий Compact Flash – большая редкость, впрочем, большинство современных фотоаппаратов переходят на SD, да и места на корпусе слот CF занимает достаточно много.

С картридерами SD нужно учитывать один нюанс. Дело в том, что стандарт SD предусматривает первоначальную версию SD 1.0 , карты которого имели максимальную емкость 4 Гб и новую версию SD 2.0, более известную, как SDHC (SD High Capacity), максимальный объем которых достигает 32 Гб. Физически карты обеих версий неотличимы друг от друга, однако обмен информацией с компьютером у них реализован по-разному.

Проблема состоит в том, что ридеры многих ноутбуков не поддерживают SDHC на уровне драйверов, вследствие чего вставленная карта просто не определяется. Это не говорит о том, что картридер неисправен – он просто не поддерживает новый стандарт, однако зачастую данная проблема решается обновление драйвера картридера, который, правда, еще нужно найти. Особенно остро проблема стоит для компьютеров с ОС Windows XP.

_ Совет: Покупая новый ноутбук, обращайте внимание на поддержку карт стандарта SDHC – это несложно проверить в магазине при покупке ноутбука._

Кстати, уже появляются первые карты нового стандарта – CDXC , объем которых может достигать 2 Тб, но пока выпущена только карта 64 Гб.
