Как подключить usb к материнской плате

Распиновка usb на материнской плате

Распиновка usb на материнской плате — для того, чтобы пользоваться USB-входами установленными спереди системного корпуса, вначале их нужно подсоединить к системной плате персонального компьютера. В данной публикации речь пойдет о том, как правильно организовать и выполнить такое соединение.

Современные материнские платы сейчас в основном выпускаются с четырьмя, шестью или восемью USB-коннекторами. Но устанавливаются непосредственно в системную плату, как правило всего лишь два или четыре разъема с тыльной стороны. В связи с этим, в большинстве случаев мы имеем пару портов USB оставшихся на системной плате. Эти коннекторы обычно выполнены в девяти или десяти-пиновом разъеме.

Распиновка usb на материнской плате

Одна из наиболее существенных проблем состоит в том, что мировые производители не используют общий стандарт материнских плат при их изготовлении. Поэтому, назначение каждого пина в разъемах от различных изготовителей плат, могут отличаться по функциональности от системных плат от другого бренда. По этой причине, для любого провода USB-коннектора на фронтальной панели корпуса системника применяют персональные разъемы.

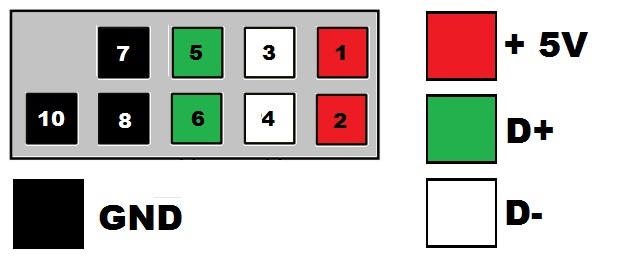

Распайка коннектора USB 2.0 на материнской плате

На каждом корпусе разъема имеются специальные обозначения вот такого вида: + 5V, D+, D- и GND (корпус), но значения могут и немного по другому указываться, хотя суть одна и та же.

№ pin	Цвет проводов	Название	Описание
1	Красный	5V,VCC,Power	Питание
2	Красный	5V,VCC,Power	Питание
3	Белый	D-	Данные-
4	Белый	D-	Данные-
5	Зелёный	D+	Данные+
6	Зелёный	D+	Данные+
7	Черный	GND	Земля
8	Черный	GND	Земля
9	—	Key(Нет пина)	Ключ
10	Серый	GND	Земля

Все, что вам нужно сделать, это установить каждый из проводов (+ 5V, D +, D- и GND) в правильные места, как показано выше.
