Что такое LAN сеть?

LAN – означает локальная вычислительная сеть. LAN-это группа компьютеров и устройств, которые находятся в определенном месте. Устройства подключаются к локальной сети с помощью кабеля Ethernet или через Wi-Fi. В каждом доме есть локальная сеть. Если ПК, планшет, умный телевизор и беспроводной принтер подключаются с помощью Wi-Fi – эти подключенные устройства являются частью вашей LAN сети. Доступ к ней имеют только те устройства, которые вы авторизовали.

Характеристики LAN

Локальные сети бывают разных размеров. Группа устройств, подключенных через домашнее подключение к интернету, являются локальной сетью. Она может соединять несколько компьютеров с принтерами и файловыми хранилищами. Крупные локальные сети управляются сервером, который хранит файлы, обменивается данными между устройствами и направляет файлы на принтеры и сканеры.

Локальная сеть отличается от других типов компьютерных сетей (например, интернета) тем, что устройства, подключенные к ней, находятся в одном здании, например, в доме или офисе. Эти компьютеры, сканеры, смартфоны и другие устройства подключаются к роутеру с помощью кабеля Ethernet или через беспроводной роутер.

Два типа LAN

Разделяют два типа локальных сетей: клиентские/серверные и одноранговые LAN.

Локальные сети клиентов/серверов состоят из нескольких устройств (клиентов), подключенных к центральному серверу. Сервер управляет хранилищем файлов, доступом к принтеру и сетевым трафиком. Клиентом может быть персональный компьютер, планшет или другое устройство, на котором запущены приложения.

Одноранговые локальные сети не имеют центрального сервера и не могут обрабатывать большие нагрузки, такие как клиент/серверная локальная сеть. В такой локальной сети, каждый персональный компьютер и каждое устройство совместно используют сеть. Устройства обмениваются ресурсами и данными через проводное или беспроводное соединение с роутером. Большинство домашних сетей являются одноранговыми.

Как использовать LAN в домашних условиях?

Домашняя локальная сеть – это отличный способ установить соединение между всеми устройствами в вашем доме. Когда ваши устройства подключены к Wi-Fi, вы можете обмениваться файлами в частном порядке с членами семьи, передавать информацию по беспроводной сети с любого устройства и получать доступ к данным на других подключенных устройствах.

Домашний LAN можно также расширить для того чтобы подключить в нее системы домашней безопасности, умные ТВ и приборы. Когда эти системы добавлены в локальную сеть, каждой из них можно управлять с любого устройства и с любого места в доме.

На видео: Основы локальных сетей. LAN. Ethernet.

Что такое WAN на роутере, что такое LAN, настройка, распиновка

Во-первых, давайте попробуем понять, что означает концепция глобальной сети (WAN). В переводе на русский это звучит как «Глобальная вычислительная сеть». В него входят тысячи узлов, расположенных на разном расстоянии друг от друга. Сеть может соединять города, страны и даже континенты. Короче говоря, WAN — это Интернет.

Порт WAN на роутере, соответственно, нужен для подключения кабеля, по которому передается интернет. Провайдер, например, кладет оборудование на пол и оттуда из «коробки» вытаскивает WAN-кабель с разъемом в квартире и подключает его к одноименному разъему на роутере. Есть оборудование, поддерживающее одновременное подключение двух каналов связи, поэтому будет 2 порта WAN.

Удивительно, но на старых маршрутизаторах DSL Интернет подключается через порт LAN. У них просто нет разъема WAN, так что это единственный выход. Но для этого нужно настроить порт LAN, переназначить его функцию.

Я подключаю Ethernet к глобальной или локальной сети?

Иногда его называют WAN. Этот порт используется для подключения маршрутизатора к модему и оттуда к внешнему миру. Порты LAN предназначены для подключения к локальным устройствам. Подключите кабель Ethernet к модему, а другой конец — к порту WAN маршрутизатора.

Распиновка

Шнуры питания, как и другие аксессуары, со временем выходят из строя. Если у вас есть навыки обжима, дополнительный разъем и подходящий инструмент, вы можете быстро исправить ситуацию с помощью распиновки.

Почему светит и согревает солнышко? Читайте также:

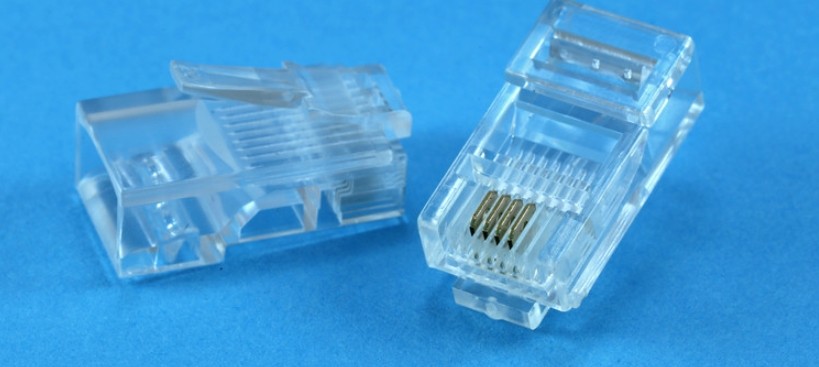

Витая пара (интернет-кабель) обжимается согласно следующей схеме.

1. Снимите тесьму.
2. Подготовьте проводку согласно схеме.
3. Обрежьте нити так, чтобы они были на одном уровне.
4. Вставьте провода в разъем, каждый в свой провод. Они должны дотянуться до металлических деталей. Рекомендуется также, чтобы коса была как можно глубже «внутрь.
5. Теперь осталось обжать специальными плоскогубцами.
6. Проделайте то же самое с другим концом нити.

Что представляет собой LAN

Этот тип подключения позволит вам присоединиться к нескольким компьютерам, расположенным на небольшом расстоянии друг от друга в локальной среде.

При покупке роутера вы можете заметить четыре одинаковых гнезда одного типа на задней панели роутера. Все они созданы с целью подключения нескольких ПК к одной точке доступа.

порт LAN необходим, если вы хотите создать группу для подключения всех устройств в доме к Интернету. Таким образом, можно создать сеть площадью в пару километров, для которой приобретается широкополосный кабель.

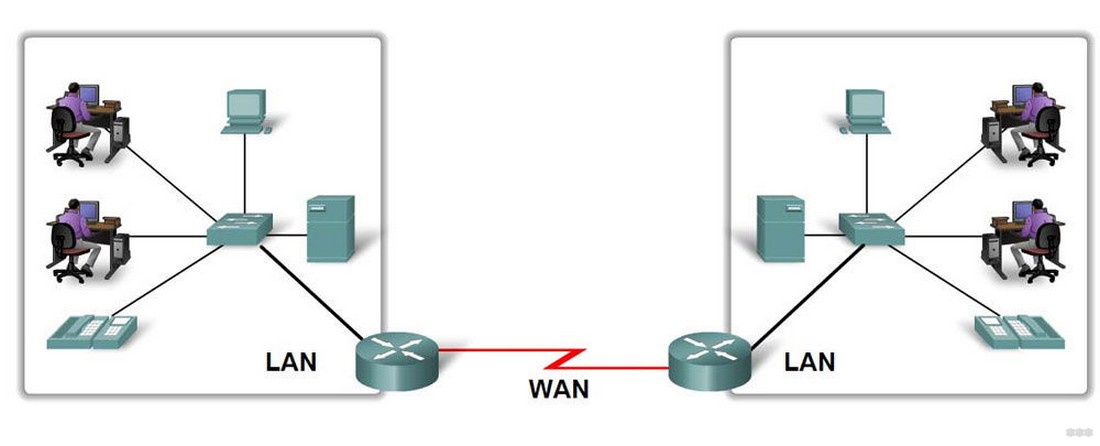

Как переводится WAN и LAN — расшифровка термина

WAN (WAN) в расшифровке звучит как «Wide Area Network» — в переводе на русский язык это глобальная компьютерная сеть. Мы просто называем это Интернетом. Именно поэтому один из разъемов на wifi роутере отмечен значком «WAN» — именно туда подключен кабель для выхода в интернет, который провайдер принес в квартиру.

LAN (LAN) — это аналог «локальной сети», то есть, на наш взгляд, локальная сеть. То есть это соединение между разными устройствами как часть подключения к маршрутизатору. Через такую ​​сеть можно передавать файлы или передавать видео, музыку с одного носителя на другой.

Технические моменты

Основные отличия этих форматов:

• Первый тип помогает создать внутреннюю сеть, WAN используется для глобального подключения пользователей.
• У локальной группы есть ограничение на количество клиентов, а также территория, у глобальной нет.
• Порты имеют разные протоколы передачи данных — Ethernet и 802.11 для локальных и PPP, HDLC, Frame Relay для внешних.

Пользователь должен знать, в чем разница между этими портами, при подключении домашнего маршрутизатора к Интернету. Помните, что вам понадобится розетка LAN для подключения компьютеров, если их больше, а WAN позволяет принимать сигнал от провайдера.

Работа в обозревателе

Также, чтобы настроить порт WAN, введите имя пользователя и пароль. Это действие откроет доступ к возможности настройки параметров роутера. Откройте меню WAN. В некоторых случаях это может называться Интернет или Настройка. Заполняем предложенную таблицу. Выбираем тип протокола для передачи данных, например PPTP или L2TP. Указываем тип шифрования, если данная функция поддерживается выбранным провайдером. Введите IP-адрес точки доступа или Интернет-сервера. Заполняем поле «Логин», а также «Пароль». Данные предоставлены провайдером. Установите флажок рядом с автоматическим получением адреса DNS-сервера. Если вам нужно ввести статический IP-адрес для маршрутизатора, заполните столбец Статический IP-адрес.

Как переназначить WAN порт на роутере

Чтобы переназначить порт WAN в LAN маршрутизатора (например, маршрутизатора TP-Link WR841N), вам необходимо авторизоваться в веб-интерфейсе маршрутизатора:

1. Зайдите в свой браузер на 192.168.0.1 (или 192.168.1.1 или любой другой адрес, который вы ранее установили)
2. Логин и пароль стандартные (указаны на наклейке под роутером)
3. Если вам не удалось войти в систему через один из указанных выше адресов, вы можете сбросить настройки маршрутизатора до заводских значений по умолчанию. Для этого на включенном роутере нажмите и удерживайте кнопку RESET (находится рядом с WAN-портом) и удерживайте ее 7-8 секунд, затем отпустите и дождитесь перезагрузки устройства. После сброса веб-интерфейс роутера будет доступен по одному из адресов, указанных выше
4. После входа в веб-интерфейс роутера еще раз убедитесь, что после сброса оборудования до заводских настроек у вас нет интернета. Ничего не изменилось, поэтому заходим в раздел «Сеть» — «IPTV”
5. Измените режим с «Автоматический» на «Мостовой”
6. Появится выпадающее меню с выбором порта для IPTV и по умолчанию там будет выбран порт 4. Подключите кабель с интернетом к порту, указанному как мост (4 — порт)
7. Нажмите «Сохранить» и дождитесь перезагрузки роутера, чтобы переназначить порт WAN

После перезагрузки устройства статус «К WAN-порту не подключен кабель!» Он останется в подключенном состоянии. В конце концов, у нас действительно нет кабеля, подключенного к порту WAN, но все сетевые параметры будут получены от интернет-провайдера, и все устройства в сети снова смогут получать Интернет.

Маршрутизатор использует два порта WAN, один для Интернета, а другой для IPTV. Фактически, режим «Мост» просто дублирует порт WAN на другой порт LAN. Следовательно, у нас есть возможность использовать полноценный роутер с неработающим портом WAN.

LAN — что это

Что означает аббревиатура LAN — с английского «Local Area Networks» можно перевести как «Локальная сеть». Его особенность в том, что он объединяет узлы, расположенные близко друг к другу. Например, это домашняя, деловая или университетская сеть. Это означает, что для прямого подключения ПК используется локальная сеть.

Для настройки удаленного сетевого подключения используются специальные гаджеты — коммутаторы и хабы. Это устройства со специальными разъемами. Кроме того, если вы подключаете маршрутизатор, вы можете использовать эту сеть для доступа в Интернет.

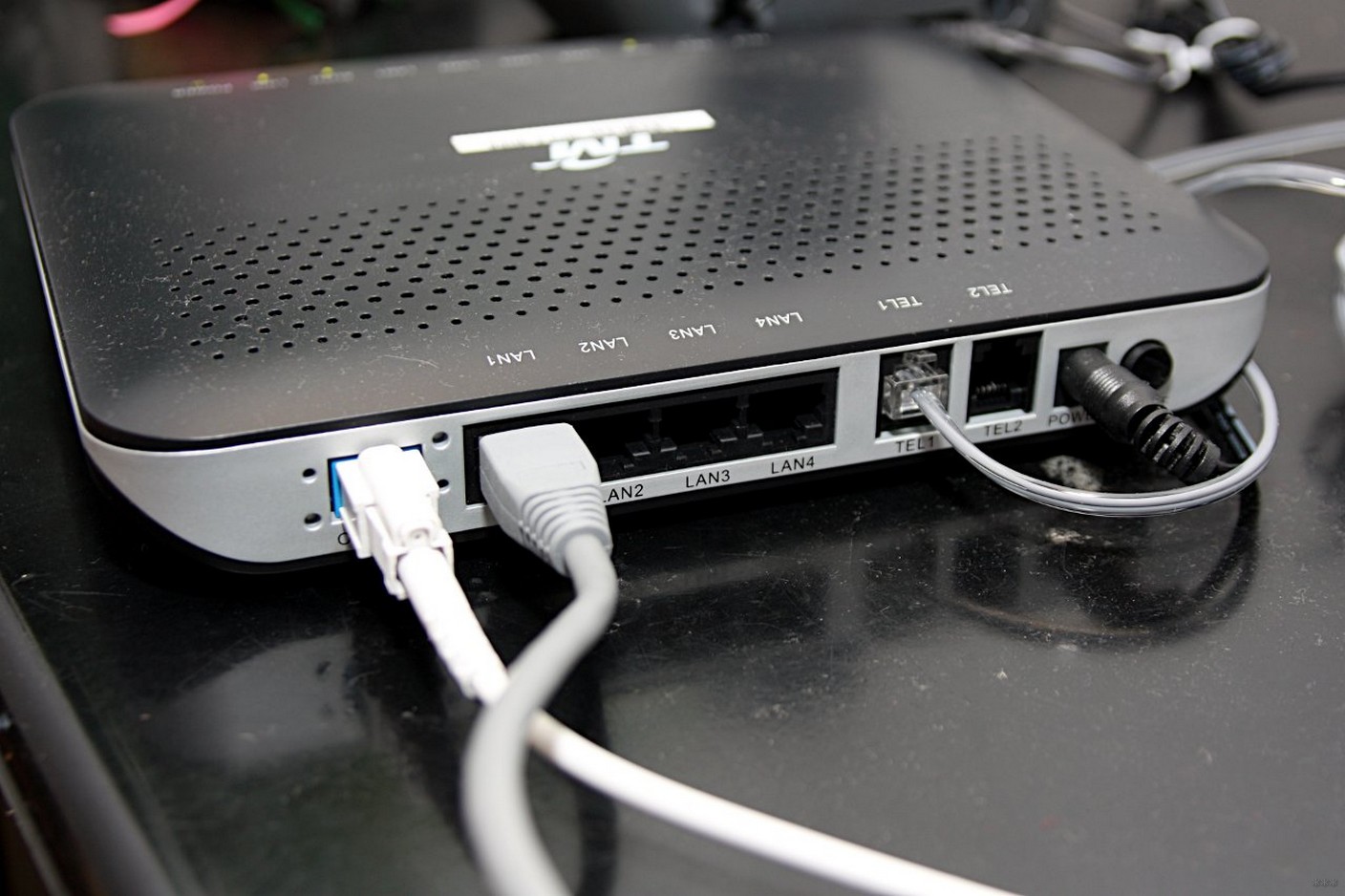

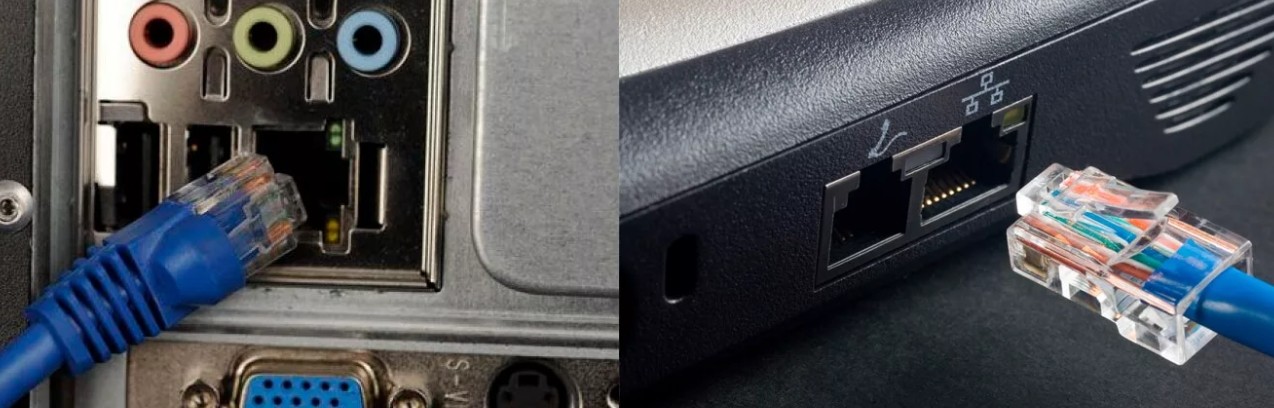

Как выглядит LAN на роутере, маршрутизаторе или компьютере

Порт LAN найти несложно, он имеет прямоугольную форму, а в маршрутизаторе обычно от одного до восьми портов, и он помечен как «LAN» или «LAN1», «LAN2» .. или даже просто цифры «1», «2» и так далее, в ПК обычно есть разъем.

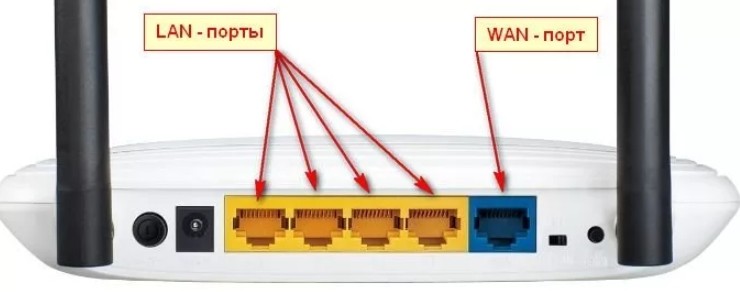

Порты LAN на роутерах TP-link

Порядок действий

Прежде всего, мы обсудим, как настроить WAN-порт. Далее подключаем роутер к сети. Сетевым кабелем (обычно входит в комплект вышеперечисленного оборудования) соединяем LAN-порт роутера и сетевую карту компьютера или ноутбука. Включаем оба устройства. Ждем завершения загрузки персонального компьютера. Откроем интернет-браузер. Введите IP-адрес роутера. Это значение можно уточнить в инструкции по эксплуатации устройства. Нажмите клавишу Enter. Ожидаем завершения загрузки веб-интерфейса оборудования.

Технология Smart TV

Эта технология позволяет подключить телевизор к Интернету, например, через разъем LAN, о котором мы говорим в статье. После подключения телевизор может транслировать видео из Интернета, а также есть ряд дополнительных функций, таких как установка приложений, расширяющих функциональность телевизора.

Вот простой пример. Подключите телевизор к Интернету, установите приложение для просмотра фильмов и сериалов. Как вариант — Амедиатека (это онлайн-кинотеатр). После этого вам доступно огромное количество различных фильмов и сериалов в очень достойном качестве. О кинотеатрах можно забыть:)

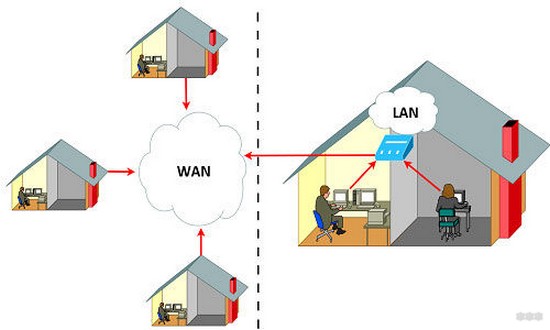

WAN порт: для продвинутых и отличие от LAN

Опытный пользователь должен понимать немного больше: разъем WAN — это не просто место, куда вам нужно подключить кабель вашего интернет-провайдера, это ВЫХОД от маршрутизатора. Это входы, есть выходы. Разберу «на пальцах».

Домашний маршрутизатор — это центральная часть домашней локальной сети. Ключевое слово — местное. Те, что у вас дома, — это ваша небольшая сеть подключенных телефонов, ноутбуков, компьютеров, телевизоров и других полезных устройств.

WAN или LAN? Все домашние устройства подключаются к роутеру по Wi-Fi или через порт LAN. Распределение им IP-адресов обычно осуществляется через DHCP-сервер маршрутизатора.

Те в этом деле, роутер позволяет подключать к себе любое устройство — ВХОДНОЕ соединение. Но маршрутизатор может отлично подключиться, например, к глобальной сети через провайдера, и раздать его всем в локальном Интернете. Он устанавливает исходящие соединения через порт WAN (но при необходимости может и через Wi-Fi). Поэтому кабель провайдера обычно подключается к WAN.

Иногда появляются действия, например объединение нескольких локальных сетей в одну с помощью фильтрации. Затем вы можете подключиться от одного маршрутизатора через WAN к другому маршрутизатору в локальной сети. А потом получается какой-то выход из LAN в WAN и дальше в LAN. Те, что для первого роутера, вторая сеть будет похожа на внешнюю и оттуда будет выполнять свою раздачу. Так они не часто решают проблемы, но в свое время я с ними сталкивался.

И, наконец, в качестве резюме в этом разделе, некоторые различия между WAN и LAN в контексте портов:

• Они подключаются к Интернету через интерфейс WAN, подключают устройства локальной сети к роутеру через LAN.

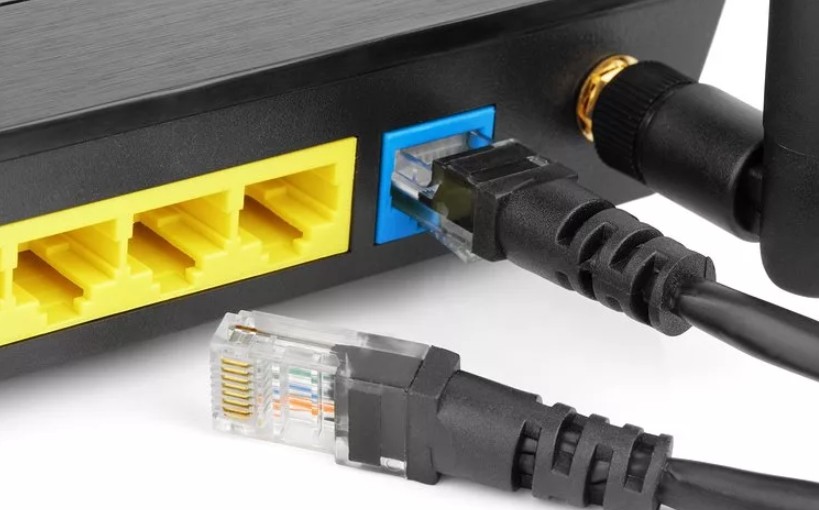

• Порт WAN обычно один и синий, порты LAN — разные и желтые.
• Разъем порта обычно такой же для Ethernet.

Видео про отличия разъема LAN от порта WAN

Что означает LAN на модеме

Не менее интересен вопрос, что означает LAN-модем и в чем его отличие. Аббревиатура расшифровывается как Local Area Network или в переводе — «локальная сеть». Это означает подключение нескольких устройств к одному маршрутизатору, создание единой сетевой среды. В результате образуется группа ПК и периферийных устройств, объединенных в локальную сеть проводами, переключателями и беспроводным соединением.

Вам также необходимо знать, что означает порт LAN на модеме. Это разъем для подключения к нему периферийного оборудования. В эту группу входят компьютеры, принтеры, SIP-телефоны и другое оборудование. LAN иногда называют портом Ethernet и требует правильной настройки. В частности, для корректной работы необходимо назначить маршрутизатору IP-адрес для подключения с других ПК. Во избежание путаницы при использовании DHCP вам необходимо вручную зарезервировать IP-адреса в маршрутизаторе.

Если доступных портов LAN на маршрутизаторе недостаточно для подключения оборудования, попробуйте использовать коммутатор. Для этого сначала установите IP-адрес и сетевую маску, а затем выберите IP-адрес основного маршрутизатора (с доступом в Интернет) в качестве шлюза. При использовании коммутатора важно отключить на нем распределение IP-адресов через DHCP.

Локальная сеть также обеспечивает беспроводное соединение, которое позволяет различным устройствам, включая смартфон, подключаться к маршрутизатору. Но здесь все про Wi-Fi и это отдельная тема.

Подключение

Рассмотрим настройки WAN более подробно. Прежде всего, вам необходимо подключить роутер к сети. Для этого используйте обычный сетевой кабель, идущий в комплекте с роутером. После этого вам понадобится:

• Подключите один конец кабеля (обычно синий) к маршрутизатору (к разъему LAN), а другой — к сетевой карте вашего ноутбука или ПК.
• Включите устройства и дождитесь полной зарядки компьютера.
• Откройте окно любого интернет-браузера и введите IP-адрес роутера в адресной строке. Чтобы узнать, достаточно уточнить модель роутера. К тому же нужный адрес очень часто указывается на упаковке с роутером. Если данные нигде не найти, нужно заглянуть в инструкцию к роутеру.
• Нажмите клавишу «Ввод».
• Подождите, пока страница загрузится.

Далее необходимо произвести некоторые другие манипуляции для подключения WAN.

Настройка в браузере

Чтобы начать пользоваться беспроводной сетью, вам необходимо сделать следующее:

• Введите логин и пароль от роутера (чаще всего «admin» и «1234″).
• Войдите в настройки параметров устройства.
• Откройте меню WAN. Если такой надписи нет, нужно найти Setup.
• Заполните все поля. Все необходимые данные оговариваются с поставщиком, иногда их можно найти в самом договоре.
• Укажите тип передачи данных L2TP или PPTP.
• Найдите пароль и имя для роутера.
• Выберите тип шифрования (необязательно).
• Введите адрес точки доступа.
• Выберите «Получить DNS-адрес автоматически».

Далее необходимо сохранить все изменения.

Теоретическая страничка

Следовательно, LAN означает локальную сеть. Это действительно означает .

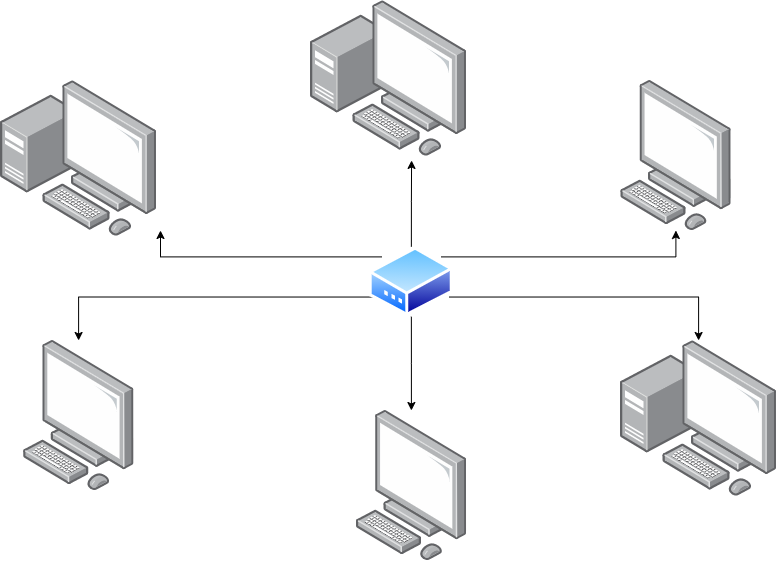

Проще говоря, LAN — это серия соединенных между собой компьютеров и других устройств, которые могут подключаться к сети.

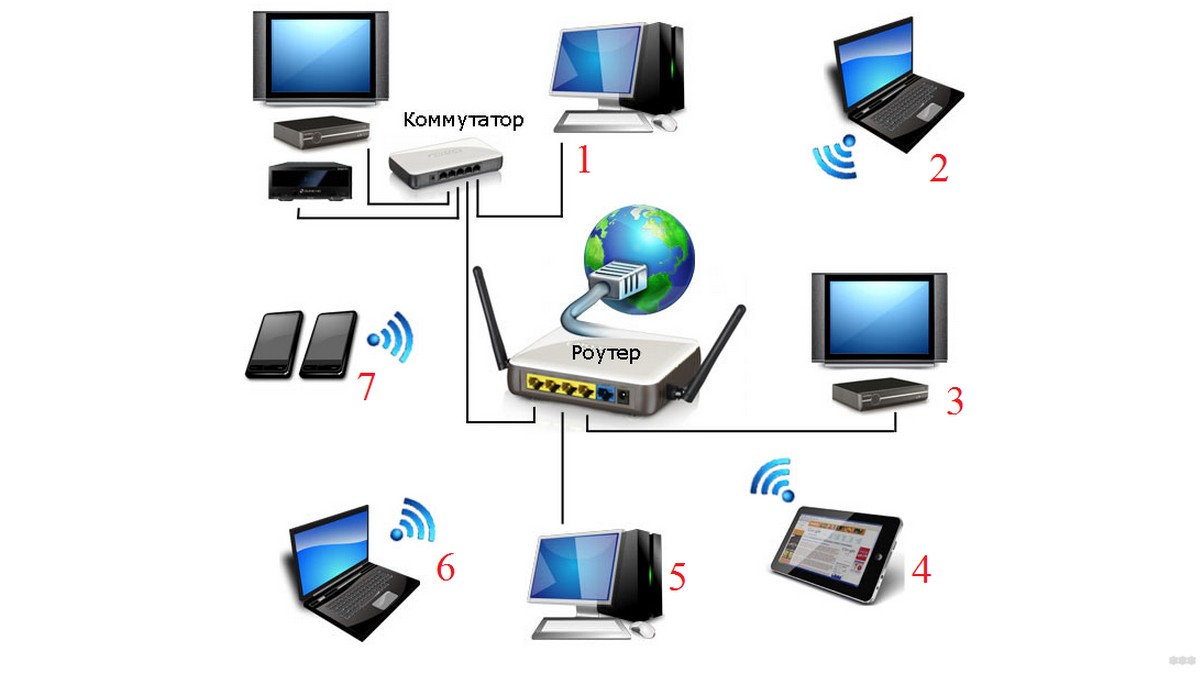

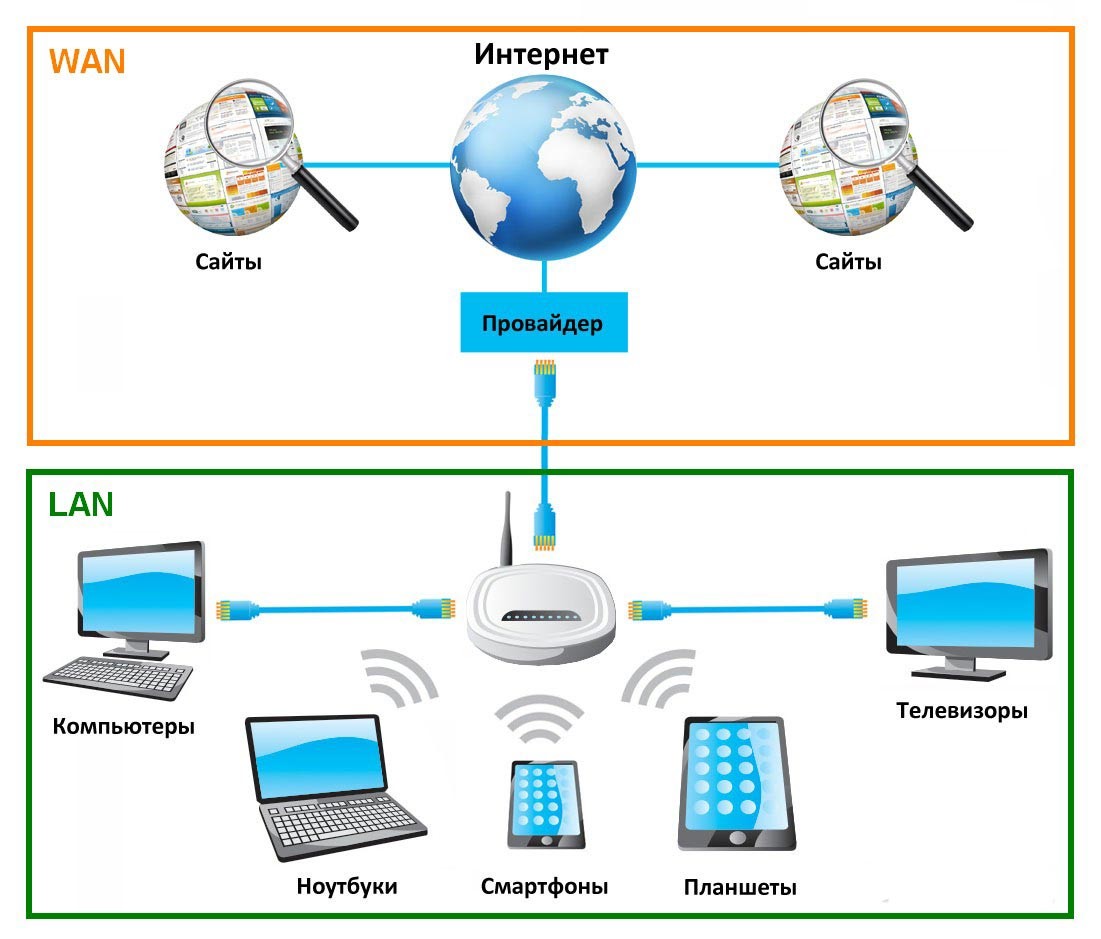

И они соединяются между собой с помощью кабелей или с помощью. На рисунке 1 вы можете увидеть довольно яркий пример локальной сети.

Как видите, здесь основным элементом сети является маршрутизатор, подключенный к Интернету (WAN). Запомните эту аббревиатуру, о ней поговорим позже.

А пока давайте посмотрим на диаграмму, показанную выше. На нем числами обозначены сегменты сети, а именно:

3. DVD плеер подключен к роутеру кабелем. Для этого в роутере есть специальные разъемы LAN, которые обычно отмечены желтым цветом. В большинстве случаев таких разъемов 4.

Как мы уже говорили выше, разъем LAN используется для подключения к маршрутизатору с помощью кабеля. Мы можем видеть это на рисунке 3.

Как видите, в этой модели все стандартно — 4 разъема LAN, но есть еще один, он уже отличается синим цветом.

По сути, это WAN (помните, мы упоминали, что эту концепцию нужно запомнить?). Чтобы более точно понять, что такое LAN, можно сравнить ее с этой же WAN.

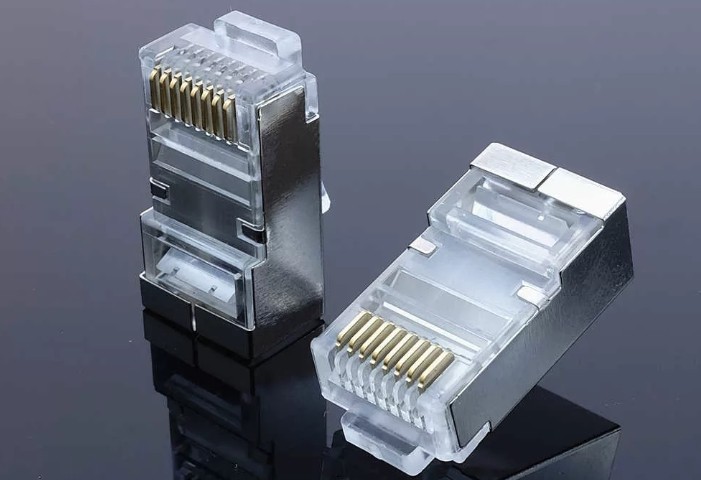

Между прочим: И LAN, и WAN подключены через самый распространенный кабель с наконечником RJ45, показанный на рисунке 4. Выше мы сказали, что, например, сегмент 3 на рисунке 1, то есть DVD-плеер, является подключен к роутеру с помощью кабеля. Этот кабель представляет собой обычную витую пару с кабельными наконечниками RJ45 с обеих сторон. Это так просто!

Что делать, если сгорел WAN порт на роутере?

Прежде чем проводить какие-либо манипуляции с роутером или тратить деньги на новый, выясните, в чем именно проблема. Один из возможных вариантов — сгоревший порт WAN на роутере TP-Link.

Как в этом убедиться:

• При подключении кабеля от интернет-провайдера к WAN-порту интернета нет
• Если вы откроете веб-интерфейс маршрутизатора, статус подключения будет «К WAN-порту не подключены кабели!”
• Если вы попытаетесь подключить кабель с Интернетом напрямую к компьютеру и при этом у вас будет Интернет, порт WAN на роутере не работает

Если перечисленные точки совпадают с вашей проблемой, скорее всего, перегорел порт WAN на вашем маршрутизаторе. В этом случае вы можете переназначить порт WAN на LAN. Если все порты на роутере перегорели, то такое оборудование необходимо заменить.

Устройства глобальной сети

Когда мы говорили о локальной сети, мы сказали, что она может включать компьютеры, планшеты, смартфоны, считыватели и вообще все, что может подключаться только к Wi-Fi.

Что касается глобальной сети, то устройства одинаковые, только они не находятся в одной комнате и даже не в одной комнате, а на огромном расстоянии друг от друга.

А еще есть серверы, роутеры, рабочие станции и многое другое.

Что касается самого роутера, то на нем очень легко заметить WAN порт. Обычно он отмечен синим цветом. К нему подключается обычный кабель с наконечником RJ45.

Рис. 3. Маршрутизатор и подключенный к нему сетевой кабель RJ45

Итак, из всего вышесказанного можно сделать несколько промежуточных выводов и выделить важные моменты:

Пока все довольно просто. Но мы не будем на этом останавливаться и попробуем углубиться в структуру WAN.

Что такое MAN

MAN — это сеть большого города или метро. Имеет высокоскоростное соединение

в отличие от всего мира. Он отличается от первых двух тем, что соединяет устройства, расположенные в разных зданиях. Конечно, это меньше, чем глобальная сеть, но больше, чем локальная область.

покрытие этой сетки составляет от одного километра до десяти. Диаметр такой сетки может варьироваться от 5 до 50 километров. MAN не принадлежит одной компании, обычно в него входят несколько групп или поставщиков, которые оплачивают оборудование.

Приветствую вас уважаемые читатели блога сайта! Сегодня мы поговорим о различных типах сетей, таких как локальные сети (LAN), примеры которых можно найти в организациях, образовательных кампусах или даже дома, в глобальных или региональных сетях (WAN), наиболее ярким примером здесь является Интернет, сетевые комплексы или взаимосвязанные сети, например, путем объединения нескольких локальных сетей в более крупную региональную сеть. Вы также узнаете, что такое интрасеть, и познакомитесь с сетевыми представлениями.

Локальные Сети (LAN)

Сетевые инфраструктуры могут значительно различаться по следующим параметрам:

• Размер покрытия сети
• Количество подключенных пользователей
• Количество и тип доступных услуг

Обычно он охватывает одну географическую область, предоставляя услуги и приложения людям в рамках общей организационной структуры, такой как одна компания, кампус или регион. Такой тип сети называется. LAN обычно администрируется одной организацией. Административный контроль, который управляет политиками безопасности и контроля доступа, находится на сетевом уровне.

Региональные (Глобальные) Сети

Когда бизнес или организация имеет несколько местоположений, разделенных большими географическими расстояниями, может потребоваться использование поставщика телекоммуникационных услуг (TSP) для подключения локальных сетей в разных местах. Поставщики услуг связи работают с крупными региональными сетями, которые могут охватывать большие расстояния. Традиционно провайдеры услуг передачи голоса и данных передают услуги по раздельным сетям. Теперь все чаще и чаще эти провайдеры предлагают услуги своим клиентам.

Отдельные организации обычно используют арендованные подключения к сети поставщика услуг связи. Эти сети, которые соединяют локальные сети в географически разных местах, называются глобальными сетями (WAN). Хотя организация поддерживает все политики и администрирование локальных сетей на обеих сторонах соединения, политики внутри сети поставщика услуг находятся под контролем.

В глобальных сетях для соединения друг с другом используются специально разработанные локальные сети. Учитывая важность этих устройств для сети, настройка, установка и обслуживание этих устройств являются важными навыками для корпоративной сети.

LAN и WAN очень полезны для отдельных организаций. Они соединяют пользователей внутри организации. Они обеспечивают, в том числе обмен электронной почтой, бизнес-обучение и обмен другими ресурсами.

Интернет – Сеть Сетей

Хотя использование LAN или WAN дает свои преимущества, большинству из нас необходимо взаимодействовать с ресурсами в другой сети за пределами нашей локальной организации.

Примеры этого типа общения включают в себя:

• Отправка писем другу в другую страну
• Доступ к новостям и продуктам на сайте
• Получение файла с соседского компьютера
• Обменяться с родственником из другого города
• Следите за успехами любимой спортивной команды на своем мобильном телефоне

Сетевые Комплексы (Объединения Сетей)

Обслуживает глобальная сеть взаимосвязанных сетей (сетевых комплексов). Некоторые из этих взаимосвязанных сетей принадлежат и принадлежат исключительно крупным государственным и частным организациям, таким как государственные учреждения или промышленные предприятия. Самая большая известная и широко используемая общедоступная сеть — это Интернет.

Интернет состоит из взаимосвязанных сетей, принадлежащих поставщикам услуг Интернета (ISP). Эти интернет-провайдеры связываются друг с другом, обеспечивая доступ миллионам пользователей по всему миру. Обеспечение с помощью этой разнообразной инфраструктуры требует использования согласованного и признанного соглашения, а также сотрудничества нескольких агентств сетевого администрирования.

Интрасеть

Термин интрасеть часто используется для обозначения частного соединения между LAN и WAN, принадлежащего одной и той же организации, и спроектированного таким образом, что только члены этой организации, работники и другие авторизованные пользователи могут получить к нему доступ.

Примечание. Следующие термины могут использоваться как синонимы: взаимосвязанная сеть (сложная сеть, взаимосвязанные сети, комплекс взаимосвязанных сетей), сеть передачи данных и просто сеть. Взаимосвязь двух или более сетей передачи данных образует взаимосвязанную сеть — сеть сетей. При рассмотрении связи на высшем уровне также часто называют взаимосвязанную сеть сетью передачи данных или просто сетью. Такое использование терминов зависит от контекста, и термины могут использоваться как взаимозаменяемые.

Представления Сетей

При транспортировке сложной информации, такой как сетевое соединение и большие взаимосвязанные сети, полезно использовать визуальные представления и графику. Как и любой другой язык, сетевой язык использует хорошо известный набор символов (обозначений) для обозначения различных и. Способность распознавать логические представления физических компонентов сети необходима для представления организации и функционирования сети.

Помимо представления сетей специальными символами, при обсуждении того, как каждое из этих устройств и соединений соединяется друг с другом, используется специальная терминология. Важно помнить следующие термины:

(Англ. Network interface card или NIC) или сетевой адаптер, обеспечивает физическое подключение к сети компьютера или другого хост-устройства, подключенного напрямую к сетевым картам (NIC).

Сегодня мы поговорим о том, что такое WAN-порт роутера, как его настроить и чем он отличается от LAN. Это решение используется для маршрутизаторов и для Интернета. Правильная настройка этого канала обеспечивает стабильную работу сетевого оборудования.

Какой кабель используется для WAN?

Однако для подключения и связи с устройствами через глобальную сеть вы должны использовать последовательный кабель, а не патч-кабель. Последовательные кабели передают данные иначе, чем кабели LAN и другие кабели, такие как параллельные кабели. При использовании последовательных кабелей данные передаются по кабелю побитно.

В чем различия

Что означает WAN на маршрутизаторе: это разъем, через который подключен Интернет. Что такое локальная сеть: порт, предназначенный для формирования «локальной сети». Недостаточно знать терминологию, поэтому рассмотрим характеристики этих технологий:

• Деловое свидание, встреча. Фактически VAN — это разные локальные сети, включая отдельные компьютеры, независимо от того, где они расположены. Пользователи просто подключаются и используют Интернет с рядом ограничений (обычно скорость соединения). Интернет, хотя и хорошо известен, не единственная глобальная сеть. LAN — «локалка», то есть внутренняя сеть, в которую входят несколько устройств, расположенных рядом. Для их соединения используются проводные или беспроводные технологии. Проще говоря, кабель от интернет-провайдера подключается к WAN роутера, а «домашние» гаджеты подключаются через LAN.
• Размерность. Сеть LAN охватывает территорию в несколько километров, а ее участники соединены широкополосным кабелем. Обычно такие сети создаются в «центральной» структуре или в кластере домов, расположенных поблизости. WAN не имеет территориальных ограничений. Но он по-прежнему подключен через кабельные линии.
• Доступные услуги. Из «локалки» открывается доступ к управлению принтерами и файлами. Для глобальной сети доступны маршрутизация, VPN и многое другое.
• Скорость передачи данных. В локальной сети он выше, чем в Интернете. Здесь действуют ограничения провайдера или самого коннектора. Например, скорость LAN достигает 1000 Мбит / с, а скорость WAN достигает 100 Мбит / с.

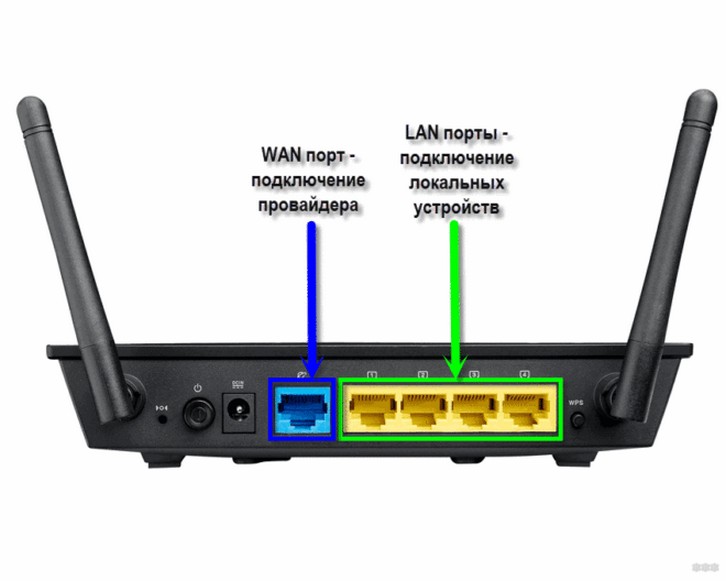

WAN-порт маршрутизатора часто выделяется синим цветом. Рядом с ним часто встречается слово «Интернет». Для выхода во всемирную паутину недостаточно вставить кабель в соответствующий разъем. Также потребуется настроить VAN — ввести данные, переданные провайдером.

Разъемы LAN на роутере выделены желтым или полностью бесцветными. Так как их много, под них прописываются серийные номера. Через них домашний гаджет подключается к роутеру и получает доступ в Интернет.

Сегодня разъемы LAN используются все реже, так как популярность беспроводных интерфейсов растет. Это удобно, потому что нет необходимости протягивать провода по всему дому. Но для офисов и крупных предприятий требуется «локальная сеть» и иногда на оборудовании не хватает свободных портов. Вышеупомянутые хабы и коммутаторы, через которые подключается оборудование, сохранены.

Индикация

У каждого порта есть светодиод, который определяет факт подключения. Индикаторы расположены на верхней панели сетевого оборудования.

Индикатор WAN обозначается значком земного шара или буквой «i». Если кабель не вставлен в порт, значит, сигнал не доходит до роутера и индикатор не горит.

Бывает, что индикатор горит желтым. Это означает, что сигнал есть, но на устройстве еще нет интернета. Здесь нужно проверить настройки роутера или это проблема со стороны провайдера.

Если диод загорится зеленым, это нормально — WAN работает, а значит, есть доступ к Интернету.

Индикация для LAN — цифры, обозначающие серийный номер. У каждого разъема есть свой светодиод, и, если он горит, порт подключен.

WAN IP

Во многих разделах есть такая аббревиатура, это означает, что всей локальной сети присвоен адрес — IP, который назначается провайдером в настройках роутера вручную или с помощью автоматического протокола DHCP.

Настройки WAN IP-роутера

Все устройства в локальной сети появятся под этим IP-адресом в Интернете.

Настройка WAN IP в панели администрирования роутера TP-Link

Как происходит соединение между устройствами в глобальной сети

Проще говоря, за это отвечает большое количество протоколов.

Определение: протокол (в контексте глобальной сети) — это набор инструкций, который выполняет определенные задачи, необходимые для функционирования Интернета.

Например, одним из наиболее важных протоколов является IP (аббревиатура от «Интернет-протокол»).

Если вы не отправляетесь в джунгли (а в этом нет необходимости), этот протокол гарантирует доставку пакетов информации по сети.

А еще существует протокол TCP — «Протокол управления передачей», который реализует соединение между отправителем и получателем одного и того же информационного пакета.

То есть TCP создает условия для передачи, а IP напрямую передает необходимые данные.

Эти два протокола являются частью семейства TCP / IP. Он включает в себя и другие протоколы, но эти два являются наиболее важными, поэтому семейство и получило свое название.

Таких семейств существует большое количество и все они делятся на 6 классов, а именно:

Вы наверняка где-то слышали об этих концепциях, но теперь вы понимаете, к чему они относятся и что они делают. Первые 4 класса являются основными.

Рис. 5. Классы интернет-протоколов

На самом деле это и есть глобальная сеть — Интернет. Если чего-то не понимаете, напишите об этом в комментариях.

Но здесь мы постарались объяснить все максимально простым языком.

Если у вас есть Telegram, вы можете скачать любое программное обеспечение или игру через нашего бота, перейдите по ссылке и попробуйте!

Как настроить

Рассмотрим процедуру настройки WAN на примере роутеров TP-Link. Во-первых, отметим, что провайдеры требуют разных сетевых настроек. Что там вообще:

• Dynamic IP — динамический (выдается автоматически);
• Статический IP: пользователь вводит данные вручную;
• PPPoE — каждый раз для входа в сеть необходимо вводить свой логин / пароль.

Инструкция по установке в Windows 7:

1. Щелкните Пуск».
2. Выберите «Панель управления».
3. Перейдите в «Центр управления сетями и общим доступом».

4. Нажмите «Изменить настройки адаптера».

5. Вы увидите значок компьютера с красным крестиком: щелкните его правой кнопкой мыши и выберите «Свойства».

6. Нажмите на элемент, выделенный синим на изображении, и нажмите «Свойства».

7. Если флажок установлен напротив: «Использовать следующий IP-адрес», используются статические настройки. Перепишите все числа.

8. Выберите «Получить IP-адрес автоматически» и нажмите «ОК».


Итак, все провода подключены — приступаем к настройке роутера:

1. Сначала откройте браузер и введите «192.168.1.1» (адрес вашего сетевого оборудования) в адресной строке).
2. В окне введите свой логин / пароль (обычно слово admin).

3. Щелкните в меню слева «Быстрая установка».

4. Прочитав информацию, нажмите «Далее».
5. Если настройки провайдера автоматические, выберите «Динамический IP» и нажмите «Далее».

6. Затем укажите все как на картинке. Отредактируйте поля «SSID» — это имя точки доступа и «PSK Password» — пароль от сети. Щелкните Далее и Готово».

7. Если настройки сети необходимо ввести вручную, выберите «Статический IP-адрес».

8. В следующем окне введите настройки, которые вы ранее переопределили в свойствах соединения. Остальные поля заполняются по аналогии с динамическим подключением.

Сохранение параметров

Активируем функции Firewall, NAT и DHCP. Для этого установите флажки напротив соответствующих пунктов. Некоторые параметры могут не применяться, если к оборудованию не планируется подключать более одного ПК. Чтобы полностью настроить порт WAN, необходимо нажать кнопку «Сохранить». Перезагружаем роутер. Для этого можно воспользоваться функциями меню или выключить устройство на пару секунд и перезапустить. Подключаем провайдерский кабель к WAN. Проверим работоспособность роутера. Для этого запустите браузер и откройте в нем несколько страниц.

WAN порт: база

Практически у каждого роутера есть отдельный порт на задней панели. Обычно он одинокий, обычно синий (и то, и то не всегда). Иногда он подписывается из WAN или Интернета, но может не иметь имени.

Ответ уже дан на картинке: к порту подключен провайдерский кабель. Иногда узнать об успешном подключении можно по индикатору на лицевой панели — как правильно отображается значок интернета или планеты (даже не везде).

WAN или LAN? Если подключить к WAN-порту другое домашнее устройство без каких-либо специальных настроек (например, компьютер), оно не увидит локальную сеть.

Бывает, что их много и они разного цвета:

Обычно разъем WAN — это RJ-45 (самый распространенный разъем для витой пары для компьютеров). Но, кроме этого, при необходимости это может быть любой другой, например телефон RJ-11 через модем ADSL:

Правый черный разъем тоже WAN

Основная цель — подключение к Интернету

Основы у нас есть, теперь давайте немного посложнее.

В чем разница между WAN и Интернетом?

Интернет — это протокол связи для Всемирной паутины (WAN = Wide Area Network)… Ethernet — это протокол связи для локальной сети (LAN), который использует те же мультимедийные интерфейсы (в основном RJ45 или оптоволокно). Локальные сети являются независимыми сетями, но могут быть подключены к глобальной сети через Интернет-устройства, такие как маршрутизаторы.

WAN IP

Следовательно, определение IP WAN происходит из всего вышесказанного. Это внешний адрес, который принадлежит не каждому устройству в отдельности, а всей локальной сети, скрытой за шлюзом маршрутизатора Wi-Fi.

Проще говоря, это адрес роутера — ваш, если есть канал для вашей квартиры в выделенном белом IP. Или провайдер, который, в свою очередь, уже назначает своим абонентам другие внутренние серые адреса. Иногда это необходимо знать для удаленного доступа к роутеру через Интернет.

Ошибка WAN порта на роутере

Если вы подключите другой компьютер через WAN-порт маршрутизатора, он выйдет из строя и не будет работать в локальной сети. Аналогичным образом, и наоборот, если вы подключите Интернет-кабель к разъему LAN маршрутизатора, он не будет подключен к Интернету. Он будет выглядеть как значок с восклицательным знаком на панели Windows и уведомление в браузере о том, что «сеть без доступа в Интернет» или «отключена».

Также загорится индикатор WAN или LAN на светодиодной панели роутера — все-таки кабель подключен. Но очевидно, что интернет при этом работать не будет.

Однако в некоторых устройствах интерфейсы Internet WAN и Ethernet LAN могут быть объединены из-за их специфики. Самый простой пример — сетевая карта PCI компьютера, ноутбука или телевизора. После установки родного драйвера через этот разъем мы можем подключить его как к роутеру, так и вставить интернет-кабель напрямую от провайдера.

Другой пример — адаптер PowerLine, который может одновременно работать как для приема интернет-сигнала по кабелю, так и для передачи его другим устройствам.

Связь порта RJ45 с сетевым кабелем Ethernet

Если мы хотим использовать весь потенциал нашего Интернет-соединения, наш LAN-порт должен поддерживать определенную скорость, как мы объясняли в предыдущем разделе. Итак, чтобы подключиться к этому компьютеру и установить связь, нам понадобится сетевой кабель Ethernet. Однако не все сетевые кабели одинаковы. Это означает, что, если мы не выберем правильный, мы можем потратить впустую всю пропускную способность нашего соединения. Поэтому сетевые кабели классифицируются по категориям в зависимости от их скорости. Вот те, которые сегодня используются чаще всего:

Например, порты Gigabit Ethernet на большинстве современных маршрутизаторов требуют сетевого кабеля Cat 6 или Cat 5E для использования соединения со скоростью более 100 Мбит / с. Сейчас, учитывая небольшую разницу в цене между ними, сетевой кабель Cat 6 был бы более интересным.

Безопасность

Самый безопасный компьютер — тот, который не подключен к сети. Локальные сети более безопасны, чем глобальные, только благодаря природе и размеру глобальной сети. Чем больше людей вовлечено в отношения, тем больше вероятность, что они сыграют плохо. Использование правильных настроек безопасности маршрутизатора может помочь защитить компьютеры, подключенные к сети.

Ethernet lan что это

Что такое технология Ethernet – история сетевого кабеля

Для многих это просто кабель, который позволяет подключить компьютер – настольный компьютер или ноутбук – без разницы – игровые приставки, жесткие диски и медиацентры к маршрутизатору с целью создания локальной сети (Local Area Network), т.е. домашней сети. Однако, понятие Ethernet объединяет целое семейство технологий, необходимых для создания и эксплуатации локальных сетей (в частности, LAN), технические характеристики которых были установлены в соответствии со стандартом IEEE 802.3.

Экспериментально задуманный в середине 70-х годов в лабораториях Xerox PARC Робертом Меткалфом и его помощником Дэвидом Боггсом, Ethernet в настоящее время является наиболее используемой технологией в домашних условиях для создания сетей, которые включают в себя и соединяют небольшое количество узлов.

По этой причине создаются всё более эффективные коммутаторы Ethernet, необходимые для быстрой и надёжной связи между двумя узлами одной сети.

Что такое Ethernet

С технической точки зрения, Ethernet – это набор протоколов и сетевых инструментов, которые позволяют создавать локально разнородные локальные сети (от нескольких узлов до нескольких десятков).

Теоретически длина кабеля Ethernet может достигать 100 метров: устройства, которые повторяют или перенаправляют сигнал, используются для соединения узлов на большем расстоянии. Для этой цели используют Ethernet-мосты и Ethernet-коммутаторы – периферийные устройства, способные соединять различные сегменты одной и той же локальной сети.

Общим элементом любой сети Ethernet является структура пакета, называемая кадром. Кадр, состоящий из 7 различных элементов, отвечает за передачу данных между двумя узлами одной и той же локальной сети.

Как сделан кабель Ethernet

Внешне кабель Ethernet выглядит как длинный провод, покрытый пластиковой оболочкой с двумя разъемами RJ45 (также изготовленными из пластика). Внутри оболочки между различными защитными и экранирующими слоями мы обнаруживаем четыре витые пары, отвечающие за передачу данных от одного сетевого устройства к другому. Витые пары отличаются друг от друга благодаря цветовой идентификации: синий, оранжевый, зеленый и коричневый. Таким образом, у нас будет синяя витая пара (полноцветный кабель и полосатый кабель), оранжевая витая пара (полноцветный кабель и полосатый кабель), зеленая витая пара (полноцветный кабель и полосатый кабель) и коричневая витая пара (полноцветный кабель и полосатый кабель).

Кабели Ethernet могут быть прямыми или скрещенными. В прямых кабелях Ethernet схема витой пары одинакова как в одном разъеме RJ45, так и в другом: это означает, что порядок, в котором расположены 8 медных кабелей, поддерживается на двух концах провода Ethernet.

В скрещенных кабелях Ethernet положение восьми кабелей «меняется», как если бы они были отражены в зеркале: если в одном разъеме RJ45 вы начинаете с коричневой витой пары и заканчиваете оранжевой, на другом конце начинайте с оранжевой, а заканчивайте коричневой.

Семь элементов кадра Ethernet

История кабеля Ethernet

Все физические и протокольные элементы, служащие для технического определения Ethernet, были экспериментально спроектированы Робертом Меткалфом в период с 1973 по 1974 годы в Xerox PARC (исследовательский центр Пало-Альто). Последний был вдохновлен ALOHAnet, сетевым протоколом, целью которого было гарантировать доступ и функции передачи данных в небольших сетях.

Название Ethernet впервые было использовано в мае 1973 года самим Меткалфом, который пытался убедить руководителей Xerox в важности е своей работы. Название было выбрано, чтобы «воздать должное» светоносному эфиру, газообразному и неощутимому веществу, которое в середине XIX века считалось инертной средой, через которую распространялись электромагнитные волны. В 1975 году Xerox подал патент от имени Меткалфа и его команды (в дополнение к Дэвиду Боггсу патент носит имена Чака Такера и Батлера Лэмпсона).

Технологии, описанные в патенте, были успешно использованы в Xerox PARC, и в 1976 году Меткалф и Боггс опубликовали научную статью «Ethernet: распределенная коммутация пакетов для локальных компьютерных сетей», в которой они описали фундаментальные части и работу сети, основанную на технологии Ethernet.

В 1979 году Меткалф покинул Xerox, но всё же смог убедить тогдашнего американского ИТ-гиганта вступить в партнерство с Digital Equipment Corporation и Intel, чтобы начать работу над уникальным стандартом Ethernet. Так родилась команда DIX (из инициалов трёх компаний, участвующих в проекте), которая в следующем году представила Институту инженеров по электронике и электронике (IEEE) первое предложение по стандартизации Ethernet в области LAN. Это первое предложение касалось стандарта со скоростью 10 Мбит/с и 48-битными адресами: то была 10BASE-T – «базовая модель» подключения Ethernet.

Модели Ethernet

Среди множества способов, которыми можно «каталогизировать» различные типы Ethernet, разработанные за последние 30 лет использования этой технологии, наиболее распространенным является метод, основанный на максимальной теоретической скорости, которая может быть достигнута во время передачи файла.

10BASE-T

Спецификация базового уровня протокола IEEE 802.3 характеризуется скоростью передачи 10 мегабит (10 миллионов бит) в секунду. Кабели состоят из двух витых пар телефонных линий, скрученных вместе, в то время как разъемы RJ-45 также были взяты с телефонной линии.

Fast Ethernet

Стандарты передачи данных для сетей LAN, теоретическая максимальная скорость которых составляет 100 мегабит в секунду. Также в этом случае 100BASE-T является преобладающим стандартом, который характеризуется двумя витыми парами и разъемами RJ-45.

Гигабитный Ethernet

Эволюция Fast Ethernet, приведшая к 10-кратному увеличению скорости. Как следует из названия, Gigabit Ethernet характеризуется скоростью передачи 1 гигабит (1 миллиард бит) в секунду, используя конфигурацию 1000BASE-T, медные пары телефонных проводов и разъёмы RJ-45.

2.5GBASE-T, 5GBASE-T и 10GBASE-T с кабелями категории Cat5e, Cat6 и Cat7

Однако, развитие кабелей Ethernet позволило техническим специалистам и инженерам выйти за пределы порога в 1 гигабит. Сегодня на рынке уже есть кабели, которые могут достигать 10 гигабит в секунду: это относится к Ethernet-кабелям Cat 7 (также называемым 10GBASE-T), способным передавать пакеты данных со скоростью 1,25 гигабайта в секунду (1 байт = 8 бит).

Однако, они не единственные, которые могут выйти за пределы гигабитного уровня скорости: с введением стандарта IEEE 802.3bz, по сути, были достигнуты значительные улучшения производительности также для кабелей Ethernet Cat 5e и Cat 6. Первый также называется 2.5GBASE-T, имеет максимальную скорость передачи данных 2,5 гигабит в секунду; второй, называемый 5GBASE-T, может развивать скорость до 5 гигабит в секунду.

ИТ База знаний

Полезно

— Онлайн генератор устойчивых паролей

— Онлайн калькулятор подсетей

— Руководство администратора FreePBX на русском языке

— Руководство администратора Cisco UCM/CME на русском языке

— Руководство администратора по Linux/Unix

Навигация

Серверные решения

Телефония

FreePBX и Asterisk

Настройка программных телефонов

Корпоративные сети

Протоколы и стандарты

Не путать с «интернет»!

Онлайн курс по Кибербезопасности

Изучи хакерский майндсет и научись защищать свою инфраструктуру! Самые важные и актуальные знания, которые помогут не только войти в ИБ, но и понять реальное положение дел в индустрии

Видео: Ethernet на пальцах

Обобщенно про Ethernet

В терминах семиуровневой модели OSI (если не знаете про нее, почитайте, это интересно!), стандарт Ethernet живет на первом и на втором уровнях. На первом уровне описаны способы передачи электрических, оптических и беспроводных (радио, например) сигналов, а на втором формирование кадров (фреймов). И тут мы делаем вывод:

Ethernet “по полочкам”

Скорость

В 1999 году, благодаря технологическому “рывку”, на свет появился Gigabit Ethernet, который уже поддерживает подключения скоростью 1000 Мбит/с или 1 Гбит/с. Отметим, что “гигабитными” линками зачастую в корпоративных сетях подключает даже сервера.

Линком в профессиональной среде называют канал подключения того или иного узла. Фраза “подключил к свичу сервер гигабитным линком” означает, что коллега подключил кабелем UTP сервер к коммутатору по стандарту Gigabit Ethernet.

И пожалуй финалочку по скорость: впервые в 2002 году IEEE опубликовал стандарт 802.3ae, в котором описал 10 Gigabit Ethernet, или как его еще называют 10GE, 10GbE и 10 GigE. Догадаетесь, на какой скорости он работает? 😉

Кабели

Для работы с более высокоскоростными стандартами, такими как Gigabit Ethernet и 10 Gigabit Ethernet понадобится кабель категории 5e или 6 категории

Ethernet vs. Wi-Fi: преимущества

Стабильность сигнала

На самом деле развертывание локальной сети на базе проводного подключения дороже и сложнее. Но конечно есть преимущества, а особенно для организаций. В первую очередь, вспомним: Wi-FI передается по радиочастотам. Если вы живете в Москве и слушаю радио на машине въезжали в Лефортовский туннель вы точно знаете, что происходит с радиосигналом по мере погружения в туннель. Тоже самое происходит и с Wi-Fi.

Безопасность

Отметим, что как правило, Ethernet работает на удаленности 100 метров от от роутера. При большем расстоянии нужен некий репитер сигнала.

Ethernet vs. Wi-Fi: недостатки

Стоимость

С одной стороны, в домашней сети, достаточно просто подключить 1 кабель к порту вашего ПК и все работает. Здесь стоимость отличия от домашней Wi-Fi сети складывается только из стоимости кабеля. А что если вы организация? Кабелей нужно больше, к тому же, 1 кабель = 1 порт на коммутаторе. Соответственно, нужно закупать коммутаторы, фаерволы (безопасность, а как же?), маршрутизаторы. Именно поэтому, инвестиции в проводные Ethernet сети выше, чем в беспроводные.

Порты

Мобильность

Самое важное, пожалуй. С Ethernet вы жестко завязаны на одном месте (особенно это характерно в офисе, где у вас скоммутирована Ethernet розетка). Дома, если у вас “красивый” ремонт, кабели спрятаны под плинтус. Поэтому, мобильностью и гибкостью здесь и не пахнет.

С Wi-Fi можно легко подключать ноутбуки, планшенты и мобильные телефоны. Представьте забавный кейс: по пути в туалетную комнату, вы берете с собой ноутбук с кабелем, вместо мобильного телефона, в котором привычно листаете любимую ленту. Пожалуй, это тот самый случай, когда лучше почитать надписи на освежителе воздуха.

Итоги

Полный курс по Сетевым Технологиям

В курсе тебя ждет концентрат ТОП 15 навыков, которые обязан знать ведущий инженер или senior Network Operation Engineer

Ethernet RJ45 и LAN – что это такое и для чего нужно?

Всем доброго времени суток! Кто хоть раз сталкивался с любым сетевым или компьютерным оборудованием – видел такие названия и обозначения как «LAN» разъем или RJ45 коннектор. Сразу в голове возникают вопросы – а что это такое и для чего вообще нужно. В статье я постараюсь разобрать этот вопрос как можно детальнее и понятнее для обычного пользователя. Также возможно и специалистам будет полезна узнать что-то новое из этой статьи.

ПОМОЩЬ! Если у вас будут возникать какие-то вопросы, вы заметите ошибку – срочно пишите в комментарии.

Начнем, пожалуй, с сокращенного названия LAN, а в развернутом виде звучит как «Local Area Network» – что в переводе обозначает: «Локальная сеть». На этом этапе многим уже стало понятнее, но на всякий случай расскажу по подробнее.

В частности, LAN можно обозначать абстрактное подключение локальной сети. Локальная сеть — это сеть нескольких устройств, компьютеров, ноутбуков, камер видеонаблюдения, серверов, которые находятся в одном месте. Отличным примером служит домашняя локальная сеть. Если у вас есть Wi-Fi роутер (маршрутизатор), то значит дома у вас точно есть LAN.

Давайте взглянем на порты роутера и вам сразу всё станет понятно. Чаще всего на подобных аппаратах есть хотя бы 1 LAN порт для подключения локального устройства. На картинке выше их 4. И сюда мы может подключить ноутбук, компьютер, телевизор или сетевой принтер. Все они будут в одной локальной сети.

Но есть ещё один вход, который обычно выделяется на фоне остальных и имеет надпись «WAN». WAN или Wide Area Network — это глобальная сеть. Обычно туда вставляют кабель от провайдера и подключение к интернету идёт именно с этого порта.

ПРИМЕЧАНИЕ! Иногда порты имеют другие обозначения «LAN» – «Ethernet», а «WAN» – «Internet». Названия похожи, но имеют разное назначение.

Общую схему вы можете наблюдать выше. Кабель от провайдера идёт в WAN порт. Далее после настройки интернета и подключения на маршрутизаторе, все подключенные устройства к локальной сети будут иметь доступ к глобальной сети. Какие-то основные вещи я рассказал, но если вы хотите поподробнее узнать про LAN и другие подключения, то смело идём сюда.

Что такое RJ45

RJ45 (Registered Jack ) – это специальный физический интерфейс определенного вида, который позволяет связывать между собой разные устройства по специальному кабелю – витая пара. По-другому еще называется как сетевой коннектор. Например, для связи компьютера и роутера. Скорее всего вы уже видели такое подключение на работе или у себя дома.

RJ45 как раз называют вот такие маленькие пластиковый штучки с металлическими жилами, который ровно 8 штук. При чем это название встречается в интернете и среди инженеров и системных администраторов. Если загуглить это название, то вы сразу же увидите восьми жильный коннектор. А что если я скажу, что на самом деле RJ45 вообще не существует.

Дело в том, что в интернете, а в частности в России и странах СНГ путают RJ45 с коннектором 8P8C. То есть на самом деле правильно называть именно 8P8C, а не RJ45. В частности, RJ 45 или правильнее RJ45S имеет совсем другой вид и всего лишь 4 жилы, а предназначен для подключения модемов.

В итоге у нас есть 8P8C и RJ45S (8P4C), которые и путают между собой. Скорее всего путать будут и дальше, так как название уже сильно прижилось среди IT инженеров, системных администраторов и других специалистов, которые занимаются сетевым оборудованием.

Проблема ещё в том, что в некоторых маршрутизаторах, коммутаторах входы имеют название «RJ45», но как вы понимаете, это в корне не верно. Но именно с помощью этого интерфейса и происходит подключение сетевых устройств. Например, роутера и всех домашних: компьютеров, ноутбуков, телевизоров и т.д.

Также для подключения подобных коннекторов используется специальный вида кабель – «Витая пара». Называется он так, потому что внутри кабеля есть ещё 4 пары (8 штук) проводков, который скручены между собой. Это необходимо, чтобы защитить передаваемые данные от электромагнитного воздействия. Советую почитать более подробную статью про витую пару тут.

Я постарался раскрыть полностью этот вопрос, но вы всегда можете обратиться ко мне через комментарии. Также можете писать свои дополнения или исправлять мои ошибки, если вы таковые найдете. В образовательных целях я бы ещё посоветовал прочесть ещё пару статей, который чуть полнее раскроют вам глаза на мир сетей и интернета:

LAN – технология и разъем в одном обзоре: теория и отличие от WAN

Мальчишки и девчонки, приветствую вас! Что-такое LAN? LAN – это Local Area Network – локальная сеть, в отличие от WAN. С вами портал WiFiGid и лично я, Ботан, с умными терминами. Наскучило? Ничего не понятно? Дальше будет все намного проще, разжеванно и по полочкам. Предлагаю ознакомиться с этой супер статьёй!

А если что-то вдруг останется непонятным, вы всегда сможете написать в комментарии свой вопрос или пожелание, а я или кто-то из нашей обезбашенной команды на него обязательно ответит.

Теория на пальцах про LAN и разъем LAN

Итак, давайте все сначала, и будем постепенно углубляться в понятие:

LAN – Local Area Network – Локальная вычислительная сеть – в простонародье «Локальная сеть»

Ключевое слово здесь – «Локальная». Т.е. отделенное от внешнего мира. Давайте на простом: вот сидите вы в своей квартире – это локальное пространство. А улица – это общее пространство. Так и с сетями – есть локальная сеть, а есть внешняя глобальная (Интернет).

Для справки – сеть – объединение устройств через сетевой кабель или Wi-Fi для передачи данных. Мало ли кто не знал.

Чтобы еще больше упростить – любое устройство в сети дома или в офисе – локальная сеть, Интернет – глобальная. Больше обычному человеку знать и не нужно. Вот пример типичной домашней сети:

Да! Мы не всегда замечаем, что у нас дома подключено так много устройств, но на практике обычно так – у каждого члена семьи по телефону, планшету и ноутбуку… А еще подключается к вашей локальной сети через Wi-Fi злой соседский пацан из 5 «Г» местной школы – он тоже находится в вашей сети, а не во внешней.

LAN порты – порты на роутере для выхода в локальную сеть.

Устройства локальной сети

Связующее звено на картинке и в обычно квартире – роутер (по-другому маршрутизатор). Именно он создает в себе локальную сеть, а все устройства, подключенные к нему, входят в эту сеть. Что сейчас обычно подключают к нему:

И это самые типичные представители домашней сети. А кроме этого могут встретиться всякие коммутаторы, повторители, умные розетки, видеокамеры и т.д. Все это тоже находится в вашей зоне LAN.

Подключение и порты

Здесь расскажу про подключение к LAN. Есть 2 варианта:

Здесь стоит понять, что все крутится вокруг роутера. Все, что подключается к роутеру – LAN. К чему подключается роутер – WAN. Как входящее и исходящее соединение.

Роутер сам может подключаться через Wi-Fi, но обычно все-таки подключаются к нему. Кто подключился – сразу же попадает в локальную сеть. Другой вариант – подключиться по проводу. Для этого заглянем на заднюю сторону любого среднего роутера:

Обратите внимание на LAN порты – их обычно несколько, и они как правило желтые (и то, и то не всегда). На них пишется LAN, или локальная сеть или как-то еще. Перепутать с другими сложно. Порт WAN специально выносят отдельно и выделяют. Итого – хотите подключить что-то в свою локальную сеть – подключайте только в порты LAN. Хотите соединить роутер с провайдером (для доступа в интернет, 99% случаев) или другим роутером (например, для извращенного режима повторителя) – используйте интерфейс WAN.

Сейчас и порты LAN, и порты WAN как правило имеют одинаковый тип разъема для кабеля витой пары Ethernet – RJ-45. Но так может быть не всегда. Так ADSL модем может использовать для локальной сети RJ-45 (LAN), а для подключения в интернет по телефонному кабелю – RJ-11 (WAN). Разъем LAN преимущественно все последнее время – RJ-45.

LAN – черные порты, WAN – синий, есть 2 порта для телефонии

WAN и LAN – в чем же разница?!

LAN – Local Area Network – локальная сеть
WAN – Wide Area Network – глобальная сеть

Есть широкий смысл и узкий. В широком смысле я уже отличие назвал выше – есть ваша домашняя личная сеть, а есть сеть, к которой могут подключаться все устройства мира – Интернет. В широком смысле WAN и есть интернет. В основном это отличие и просят везде в школах и вузах. Там просят и основные отличия:

Так что, если кто-то будет вас спрашивать, чем отличается WAN от LAN – перечисляем пункты выше через запятую и заканчиваем разговор – все будут точно рады.

Но есть еще один момент, связанный с технологией. Речь идет про порт WAN. Как правило в него подключают шнур провайдера – для подключения к интернету. Порт WAN делает исходящее соединение в роутере. И в этом подходе глобальная концепция LAN и WAN в некоторых случаях может стирать границы между ними)

При этом исходящее соединение через WAN может быть подключено и к другому роутеру в вашем доме (особые случаи). Подключить внешнее устройство через порт WAN без танцев с бубнами не получится.

Есть еще один тип сетей – MAN (Metro Area Networks). Это что-то среднее – сеть метрополии или города, возможно, провайдера. Т.е. это некое подобие локальной сети между всеми пользователями, например, одного провайдера. Как преимущество – высокая скорость между точками. На этой базе неплохо раньше жили файлообменники.

Видео по теме

Остальное описывать и нет смысла. Тем, кто хочет подробностей, рекомендуется для простоты понимания посмотреть несколько видео по теме, например, вот такое:

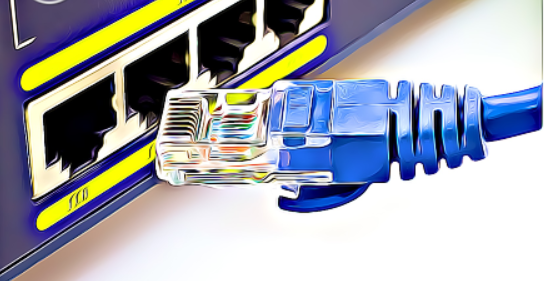

Ethernet – это то же самое, что и Lan?

Главное меню » Сети » Ethernet – это то же самое, что и Lan?

Ethernet и LAN – это технологии, которые хорошо подходят для выполнения любых требований к сетевому подключению. Однако многие путают Ethernet и LAN.

Если вы один из них и хотите найти ответ на вопрос «Является ли Ethernet таким же, как LAN?». Прочтите эту статью от начала до конца. В этой статье будет представлена ​​полная информация и все подробности об Ethernet и LAN с их основными различиями.

Что такое Ethernet?

Ethernet – это технология соединения, соединяющая несколько устройств в WAN (глобальная сеть) или LAN (локальная сеть). Он устанавливает мост между WAN и LAN для соединения различных устройств, таких как ноутбуки, с принтерами в домах, зданиях или колониях. Ethernet предоставляет информацию о том, как форматировать или передавать данные, чтобы устройства могли идентифицировать, получать и обрабатывать информацию.

Это замкнутая проводка, которая служит средством передачи данных. Ethernet контролирует процесс передачи данных через LAN. По сравнению с технологией LAN, Ethernet может легко охватывать большие территории (географически), и он менее уязвим для сбоев. Кроме того, Ethernet также обеспечивает более высокий уровень контроля и безопасности сети, чем другие проводные технологии. Следовательно, Ethernet затрудняет проникновение посторонних в сеть.

Преимущества и недостатки Ethernet

Преимущества

Недостатки

Что такое LAN?

Слово LAN или локальная сеть работает для сетевых подключений в небольших областях. LAN обычно используется для комнаты, здания или небольшого поселения. Тем не менее, пользователи могут подключать локальные сети к разным локальным сетям на определенном расстоянии с помощью радиоволн и телефонных линий.

Другими словами, ЛВС – это разъем, используемый для подключения серверов, видеоигр, компьютеров, ноутбуков и т. д. к интернету. MAN (городская сеть) и WAN (глобальная сеть) являются противоположностью LAN, поскольку они охватывают большие территории.

Для работы в сети LAN требуются кабели Ethernet с коммутаторами уровня 2 и устройства, которые обмениваются данными и подключаются через Ethernet по сравнению с Ethernet. В большинстве случаев локальным сетям требуются коммутаторы уровня 3 для оптимизации потоков трафика.

Преимущества и недостатки LAN

Преимущества

Недостатки

Ethernet против. Lan: сравнительная таблица

Факторы	Ethernet	LAN
Определение
Полная форма	Ethernet назван в честь эфира.	Локальная сеть
Контроль	Управление Ethernet децентрализовано.	Управление Ethernet централизовано.
Надежность	Ethernet не так надежен, как LAN.	Надежность LAN высока.
Путь передачи	Только проводной	Проводной и беспроводной
топология	автобус и звезда	Автобус, кольцо и звезда
Типы	Типы Ethernet:

Заключение

Вот и все, ребята! Это была полная информация о разнице между Ethernet и LAN. Эта статья посвящена тому, чтобы ответить на вопрос, является ли Ethernet такой же, как и в локальной сети. Мы надеемся, что вы получили все доскональные детали из нашего руководства, поскольку мы рассмотрели все об этих технологиях. На наш взгляд, основное отличие состоит в том, что рабочая функция ethernet децентрализована, а рабочая функция локальной сети централизована.

Если мы рассмотрим сходство между Ethernet и LAN, то протоколы LAN также работают на двух уровнях (физическом и канальном) OSI, таких как Ethernet.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Порты Ethernet предназначены для кабелей Ethernet – вот что это значит

Узнайте, что порты Ethernet и где они используются

Порт Ethernet (он же разъем или разъем ) – это отверстие в компьютерном сетевом оборудовании, к которому подключаются кабели Ethernet. Их целью является подключение оборудования проводной сети в локальную сеть Ethernet, городскую сеть (MAN) или глобальную сеть (WAN).

Вы можете увидеть соединение Ethernet на задней панели компьютера или на задней или боковой панели ноутбука. Маршрутизатор обычно имеет несколько портов Ethernet для размещения нескольких проводных устройств в сети. То же самое верно для другого сетевого оборудования, такого как концентраторы и модемы.

Порт Ethernet принимает кабель с разъемом RJ-45. Альтернативой использованию такого кабеля с портом Ethernet является Wi-Fi, что исключает необходимость использования как кабеля, так и его порта.

Ethernet произносится с длинным «е», как слово есть . Порты Ethernet также имеют другие названия, такие как порты LAN, соединения Ethernet, гнезда Ethernet, разъемы LAN и сетевые порты.

Все, что вам нужно знать о Ethernet-портах

Какие порты Ethernet выглядят

Порт Ethernet немного шире, чем телефонный разъем. Из-за этой формы невозможно аккуратно вставить кабель Ethernet в телефонную розетку, что немного облегчает подключение кабелей. Вы не можете подключить его не к тому порту.

На первом рисунке ниже показано, как выглядит порт Ethernet. Это квадрат с парой жестких областей внизу.

На рисунке ниже кабель Ethernet собран таким же образом, обычно с зажимом для удержания кабеля в порту Ethernet.

Порты Ethernet на компьютерах

Большинство настольных компьютеров имеют один встроенный порт Ethernet для подключения устройства к проводной сети. Встроенный в компьютер порт Ethernet подключен к его внутреннему сетевому адаптеру Ethernet, который называется платой Ethernet и подключен к материнской плате.

Ноутбуки обычно также имеют порт Ethernet, так что вы можете подключить его к сети, которая не имеет беспроводных возможностей. Заметным исключением является MacBook Air, который не имеет порта Ethernet, но поддерживает подключение ключа Ethernet к своему порту USB.

Устранение неполадок порта Ethernet

Если у вас есть проблемы с подключением к Интернету на вашем компьютере, порт Ethernet, вероятно, первое место, которое вы должны посмотреть.

Сетевой кабель отключен. Это условие часто приводит к ошибкам типа «Сетевой кабель отключен». Такие сообщения об ошибках могут появиться, особенно если компьютер или ноутбук были недавно перемещены, что может легко выбить кабель из порта Ethernet.

Сетевая карта пришла без присмотра. Если вы переместили свой компьютер, в редких случаях карта Ethernet могла выйти из гнезда расширения на материнской плате.

Поврежденные или отсутствующие драйверы сетевой карты. Что-то еще, связанное с портом Ethernet, – это сетевой драйвер для сетевой карты, который может устареть, испортиться или отсутствовать. Один из самых простых способов установить сетевой драйвер – это бесплатный инструмент обновления драйверов.

Порты Ethernet на маршрутизаторах

Все популярные широкополосные маршрутизаторы имеют порты Ethernet, обычно несколько из них. При такой настройке несколько проводных компьютеров в сети могут подключаться к Интернету и другим подключенным устройствам в сети.

Порт восходящей линии связи (также называемый порт WAN ) – это специальный разъем Ethernet на маршрутизаторах, которые используются специально для подключения к широкополосному модему. Беспроводные маршрутизаторы включают порт WAN и, как правило, четыре дополнительных порта Ethernet для проводных соединений.

Изображение в конце видео предлагает пример того, как обычно выглядят порты Ethernet маршрутизатора.

Порты Ethernet на бытовой электронике

Многие другие типы потребительских гаджетов также включают порты Ethernet для домашних сетей, такие как игровые приставки, цифровые видеомагнитофоны и телевизоры.

Другой пример – Google Chromecast, для которого вы можете купить адаптер Ethernet, чтобы вы могли использовать Chromecast без Wi-Fi.
