Как в ревит вставить чертеж из автокада

Revit Architecture 2014 — Глава 5

Создайте в Revit новый проект. Перейдите на Уровень 1. Выберите на ленте Вставка -> Связать с приложением САПР на панели Связь.

5.1.2 Оси

Выделите начерченную ось и, при помощи инструмента «Копировать» (клавиши CC), скопируйте начерченную ось на место 2-ой оси плана. Revit автоматически присвоит новой оси номер.

Выберите инструмент Изменить (клавиши MD). Щёлкните дважды по кружочку и смените маркировку оси – «А» (русское). Аналогично создайте её копии. Буквенное обозначение будет соответственно изменяться.

5.1.3.1 Создание новых уровней

…и количество элементов – более 10.

В появившемся окне выделите все этажи (используя клавиши Shift или Ctrl), и нажмите ОК.

5.2 План 1-го этажа

• нажмите на инструмент Стена (клавиши WA);
• выберите в свойствах тип «Стена с воздушной прослойкой CW 102‑85‑140p»;
• нажмите на кнопку Изменить тип;
• нажмите Копировать;
• задайте имя нового типа – Наружные стены – 400мм;
• нажмите Изменить в строке структура;
• в появившемся окне Редактирование сборки выберите последний слой стены Отделка 2 [5] и нажмите кнопку Вверх (как ни странно, слой переместится вверх); щёлкните по второй или третьей строке Термическая / воздушная прослойка [3] и нажмите кнопку Удалить внизу;
• откорректируйте толщины остальных слоёв;
• нажмите ОК 2 раза.

Итак, у нас выбран «наш» тип стен: Базовая стена: Наружные стены – 400мм, выбираем режим – выбор линий (стрелочка).

Итак, нажимаем на инструмент «Перекрытие».

В Свойствах выбираем «Типовой пол ‑ 150мм«. Уберите галочку у надписи Продолжить до середины стены (в верху, под лентой).Нажмите кнопку Выбрать стены. Вот, собственно, выбором стен мы и займёмся.

и Обрезать/удлинить до угла (клавиши TR)

Сбросьте выделение (нажмите несколько раз Esc). В Свойствах вида нажмите Изменить Переопределения видимости/графики.

Чтобы вернуть оси нажмите на очки и выберите Восстановить исходный вид.

5.2.4 Лестницы

Перейдите на фасад (любой). Выберите инструмент Уровень (клавиши LL). Вверху уберите галочку у надписи Создавать план.

Переименуйте новый уровень – назовите его «Уровень земли«.

Нажмите на кнопку Лестница в разделе Модель.

Нажимаем Пролёт и забубухиваем лестницу примерно там, где нам надо. Для этого, тыкаем один раз левой клавишей мыши там, где будет нижняя ступенька — тут главное разместить лестницу примерно там, где нам надо и правильно её развернуть (горизонтально или вертикально). Затем ведём мышь в сторону (пока не покажется бледная надпись 0 ступеней осталось) и тыкаем ещё раз. Поскольку у нас есть подложка – это не должно составить трудностей. Если это всё-таки составило трудности, выделите контуры лестницы, и Перенесите (клавиши MV) их в нужное место.

Дальнейшая технология, казалось бы, известна. Нажимаем кнопку Пролёт и наносим марш на плане.

Чтобы прочувствовать эпичность произошедших перемен – рекомендую взглянуть на своё «детище» в трёхмерном виде.

На панели Движение (там же, где лестница) и нажмите Пандус.

Некоторые могут задаться вопросом – «почему двойка»? (ну, можно же понадеется, что кому-то это интересно) Итак уклон задаётся в долях 1/Х где буквой «Х» обозначено, на сколько пандус «длиннее своей высоты». Если наши пандусы высотой около 600, а длинной чуть больше 1200. То получается 1200 / 600 = 2.

По аналогии с лестницами, нажимаем на кнопку Пролёт. «Наносим» этот марш примерно в том месте, где он должен быть.

Потом выделяем начерченные контуры и, при помощи команды Перенести (клавиши MV),

перемещаем начерченное туда, куда надо.Наконец, нажимаем Принять эскиз и любуемся созданным пандусом (а заодно – не грех стереть «лишние» ограждения).

Для пандуса с «южной» стороны здания необходимо создать новый тип. «Обзовите» его как-нибудь. Но главное для нас (вернее для пандуса), конечно, не отдельное оригинальное название – а уклон. В строке Максимальный уклон пандуса напишите формулу: =2100/600. Длина пандуса 2100 (у остальных – 1200), высота 600. Вместо того, чтобы считать это на калькуляторе – можно сразу «забить» формулу и пускай программа сама считает. Жмём ОК.

Нажимаем на панели Редактирование кнопку Выровнять.

Теперь щёлкаем по той самой крайней линии пандуса (на подложке), а затем по крайней линии пандуса только что сделанного.

В появившемся окне зайдите в раздел Импортированные категории и поставьте галочки в строках Перегородки и Стены (ведь двери «живут» на плане в этих слоях). Жмём ОК.

• однопольные;
• двухпольные;
• двухпольные с разными размерами дверных полотен;
• раздвижные двери лифта.

Нажимаем на инструмент Дверь (клавиши DR).

5.3 План 2-го этажа

Переходим на план Уровень 2.

Свяжем с форматом САПР (то есть, с «АвтоКАДовской» планировкой типового этажа) план 2-го этажа. План, разумеется, нужно выровнять по осям и несущим стенам.

Щёлкните левой клавишей мыши по первой иконке в левом нижнем углу и выберите Уровень детализации -> Средний.

Нажмите по второй иконке в левом нижнем углу и выберите Визуальный стиль -> Каркас.

Мы же не хотим, чтобы у нас лифт шёл не строго вертикально, а «по-кривой» траектории? Залезаем к этим стенам в свойства и устанавливаем Зависимость сверху – До уровня 12.

Переходим на план второго этажа. «Берём» нашу стену типа – «Перегородка», устанавливаем высоту до уровня 12, привязку – «Осевая линия стены».

Далее в разделе Рисование выбираем зелёненькую картинку Выбрать линию и аккуратно «тыкаем» по центральным линиям перегородок. Поверх АвтоКАДовской подложки будут воздвигаться стены.

Отдельно создадим балконы. Настоятельно рекомендую пользоваться выбиранием линий и нажимать кнопочку Tab.

Чтобы не свалиться с наших замечательных балконов, создадим ограждения. Для этого нажмите на кнопку Ограждения (на панели Движение).

Нажмите по кнопке Шахта на панели Проём.

Обведите «внутренности» всех трёх лифтов и нажмите Принять эскиз.

Нажмите вверху справа на кнопку разбор Фильтр.

На панели редактирование нажмите на кнопку Зеркало (которая, с карандашом).

Укажите середину здания и проведите вертикальную линию (всё равно – вверх, или вниз).

Итак, если ваш мозг ещё не закипел от этих определений, выберите на первой закладке инструмент Стена; выберите Витрина из семейства Витраж.

• витраж целиком;
• верхний импост;
• панель (стекло);
• линия сетки.

Вот эта самая линия-то нам и нужна!

Скорее всего это получится не сразу… Когда это, наконец, получится на ленте появится кнопка Добавить/удалить сегменты – вот ради неё мы и мучились!

Нажимаем по ней и выбираем опять верхний импост (лихорадочно перебирать элементы при помощи клавиши Tab теперь не нужно), причём и в левой «дверной», и в правой «оконной» половине. Если всё было правильно – выбранный импост исчезнет. Также нужно избавиться от второго верхнего импоста и от горизонтального «деления» посередине «широкого» участка.

Зайдите в свойства типа и нажмите в правом верхнем углу Загрузить (или перейдите на закладку Вставить и там нажмите Загрузить семейство).

Нажимаем ОК. И выбираем его в свойствах типа.

В свойствах типа для этой «подоконной» панели выбираем Семейство – Базовая стена и Тип— Наружные стены – 400мм. Нажимаем Применить.

5.3.7 Балконная дверь 2

В нужном месте «прочертим» Витраж (настройки те же, что и раньше). Как и раньше начинаем со стороны двери.

Затем нажимаем на появившуюся картинку Добавить/Удалить сегменты и нажимаем на те сегменты, которые нам нужно удалить (вертикальная линия справа и верхняя горизонтальная линия).

Выделяем отдельные импосты, снимаем их блокировку («откалываем» их) и стираем лишние (тот, что посередине двери и те, что под окном).

Остаётся выделять панель двери и назначить ей тип Витраж с одиночным остеклением. А также панель под окном – ей назначим тип Наружные стены – 400мм.

Выберите на плане второго этажа ВСЁ. Нажмите на иконку фильтр.

• двери;
• ограждение;
• окна;
• перекрытия.

Надо немного откорректировать: выделите все стены, доходящие до верхнего этажа (лучше всего на трёхмерном виде). Если нужно, «отфильтруйте» элементы, чтобы выделенными остались только стены и нажмите на кнопку Присоединить верх/основание.

Выделите крышу.Перейдите на фасад и создайте ещё один уровень.

и воспользуйтесь командой Разделить элемент (клавиши SL),

…чтобы отсечь «хвостик» ниже лестницы.

Пока не сбросили выделение со стен, нажмите на кнопку Отсоединить верх/основание

Как в ревит вставить чертеж из автокада

Добро пожаловать, Гость. Пожалуйста, войдите или зарегистрируйтесь. Войти

22381 Сообщений в 1711 Тем- от 15810 Пользователей — Последний пользователь: Elizabetlun

03 Марта 2023, 23:22:35

[архи] talk — архитектурный форум2DAutodesk RevitТема: Подложка из автокад dwg в Revit

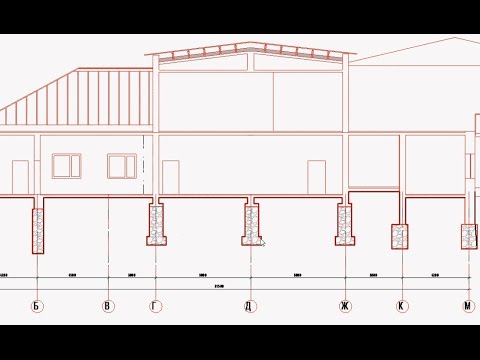

Преобразование чертежей из AutoCAD в Revit. Часть 1.
