Как разобрать колонку jbl xtreme 2 оригинал

Как заменить аккумулятор JBL Xtreme 2

Проследуйте пошаговым рекомендациям этой инструкции, чтобы заменить аккумулятор в JBL Xtreme 2. Беспроводная колонка начинает шипеть, мало работать от одной подзарядки или вовсе не идёт зарядка, перестаёт включаться. Причина — выход из строя батареи.

Износ аккумулятора является естественным процессом для литий-ионной технологии. Даже если вы мало пользовались устройством. Однако в отдельных случаях деградацию может ускорить зарядка на холоде, оставление на солнце, постоянная работа от розетки. Элемент питания иногда даже вздувается и угрожает пожаром.

Это пошаговое руководство подходит для замены аккумулятора в беспроводных колонках JBL Xtreme 2 («жбл экстрим 2» второго поколения, выпускаемого с 2018-го года). Это устройства с маркировкой вида JBLXTREME2BLKAM, JBLXTREME2BLUAM. В них применяется батарея с номером SUN-INTE-103(2INR19/66-2).

Для замены батареи в JBL Xtreme 1 (первого поколения, выпускается с 2015-го года) следуйте указаниям другой инструкции. Если у вас возникли сложности с подбором правильного аккумулятора, то обратитесь к нам за помощью удобным способом связи.

Шаг 1

• Отключите JBL Xtreme 2 и разверните к себе нижней стороной (ножками подставки).
• Обратите внимание на шов смыкания акустической решётки — его нужно развести для доступа к винтам.
• Для этого понадобится подпереть одну из сторон решётки и оттянуть ей в сторону.

Шаг 2

• Чтобы подцепить акустическую решётку применяйте пластиковый тонкий инструмент.
• Начните с центральной части решётки, затем отделите «ушки» по бокам от ножек.
• Осторожно разведите края акустической решётки, чтобы увидеть под ними 2 винта.

Шаг 3

• Крестовой отвёрткой выкрутите поочерёдно 2 винта, отогнув решётку.
• Пинцетом извлеките открученные винты из корпуса.
• Аккуратно отделите решётку от корпуса беспроводной колонки и уберите её в сторону.

Шаг 4

• Крестовой отвёрткой удалите ещё 6 винтов из крышки лотка аккумулятора.
• Подцепите крышку со стороны надписи «Xtreme 2».
• Откройте крышку и снимите её целиком.
• Внимание! На крышке есть ключ правильного расположения, учитывайте это во время сборки.

Шаг 5

• Изоляционная прокладка внутри лотка помешает извлечению аккумулятора и может быть повреждена, если её оставить.
• Подцепите прокладку за верхнюю грань и осторожно извлеките.
• Во время сборки также учитывайте ключ верного расположения, как и у крышки.

Шаг 6

• Подцепите за боковую грань аккумулятор, например, медиатором или пластиковой открывашкой.
• Осторожно и не торопясь потяните батарею на себя, но не до конца.
• Аккумулятор всё ещё подключён кабелем питания.
• Отсоедините штекер питания (белый) от разъёма, нажав на «ушко» фиксатора пальцами или отвёрткой.
• Замените аккумулятор на новый.

Заключение

Подсоедините батарею к разъёму питания и проверьте работоспособность беспроводной колонки JBL Xtreme 2. В обратном порядке инструкции выполните сборку. Полностью зарядите устройство перед использованием. Рекомендуется разрядить до отключения естественным образом и вновь зарядить для калибровки контроллера заряда и набора ёмкости химическим элементом.

Разборка Jbl Xtreme 2 Как Разобрать Колонку Жбл Экстрим 2

Видео Разборка JBL Xtreme 2 как разобрать колонку жбл экстрим 2 загружено 02.06.2022 08:20 пользователем Андрей Ек, продолжительность: 07:12.

Новые видео на канале Андрей Ек

Marshall Willen Як Розібрати Колонку Маршал
Lenovo Yoga Yt3-X50M Батарея Ремонт
Как Разобрать Jbl Clip3 Разборка Жбл Клип 3

Подписывайтесь на наш Telegram канал! @thewikihow открыть Мониторим видео тренды 24/7

можно ли разобрать колонку jbl

Портативные беспроводные колонки jbl американского бренда полюбились пользователям возможностью совместимости со смартфонами и планшетами. Удобные акустические системы можно брать с собой куда угодно. При своих компактных размерах колонки jbl выдают мощный насыщенный звук. Они хорошо защищены от пыли, благодаря форме и практически монолитному пластиковому корпусу, обтянутому влагозащитной тканью.

Можно ли самостоятельно разобрать колонку jbl

Можно, но преимущественно ее необходимо разбирать их для чистки, как другие типы колонок, нет необходимости.

можно ли разобрать колонку jbl
Если же требуется несложный ремонт, например, в колонке вышел из строя аккумулятор, ее можно разобрать самостоятельно. При наличии запасного аккумулятора произвести замену вполне возможно. Особенно это актуально на отдыхе вдали от цивилизации и сервисных мастерских. Разобрать колонку при необходимости можно с помощью простых инструментов, которые имеются у каждого автолюбителя в машине.

Справка! Разборка колонки занимает не более 10-20 минут в зависимости от модели.

Важные моменты перед разборкой

Перед разборкой следует убедиться, нужна ли она. На природе может показаться, что звук стал тише и сломался один из динамиков. Увеличить заводской звук можно переключившись с низких частот на высокие. Это делается путем одновременного нажатия кнопок «-» и «Bluetooth» с удерживанием их в течение 10 секунд. По истечении этого времени звук станет громче, кнопки можно отпустить. Возврат к прежнему звучанию осуществляется таким же образом.

можно ли разобрать колонку jbl

Важно! Эксперименты с профилями звука могут привести к поломке колонки. Для работы лучше использовать заводские настройки.

Особо важных подготовительных операций перед разборкой колонок не требуется. Достаточно очистить ее от пыли или влаги, если они имеются. Разборку производить рекомендуется на столе или на полу с подстеленным покрывалом, чтобы не терялись мелкие крепежные детали.

Перед началом работ следует изучить инструкцию, которая обязательно прилагается к каждой колонке, или специальную литературу. Можно посмотреть подробные видео-уроки по разборке разных моделей колонок jbl в интернете. Существуют разновидности устройств, например, джибиэль чардж, flip. Также есть китайские варианты таких колонок.

Что потребуется

Для разборки потребуются:

Внимание! Медицинский шпатель необходим, чтобы избежать повреждения защитного чехла в процессе его отделения от корпуса.

можно ли разобрать колонку jbl

Процесс требует внимательного и аккуратного обращения с компонентами системы. В некоторых моделях используется проклейка боковых динамиков. В этом случае понадобится дополнительно клей типа «Момент» для склеивания пластиковых деталей.

Разборка колонки jbl: пошаговая инструкция

Пошаговая инструкция разборки беспроводной колонки jbl Extreme цилиндрической формы позволяет использовать ее применительно к любой модели колонок этого бренда. jbl Extreme имеют влагозащитный корпус, возможность подключения к гаджетам Apple или Android. Разборка производится в несколько шагов:

можно ли разобрать колонку jbl

Популярная колонка jbl Charge, имеющая более простую конструкцию, разбирается иначе:

Внимание! Чтобы резиновые накладки легче снимались, их можно предварительно прогреть горячим воздухом с помощью электрического фена.

Сборка колонок производится в обратном порядке. Разборка jbl с блютуз помогает определить оригинальную версию от подделки. Они отличаются качеством комплектующих элементов колонки, начиная от материала наружного чехла и логотипа, заканчивая заявленной и фактической мощностью динамиков и качеством сборки.

Как разобрать колонку JBL и отремонтировать своими силами

можно ли разобрать колонку jbl

Как разобрать колонку JBL? Подготовьте отвертку с насадками, медиатор и тонкий пинцет, откройте корпус с учетом модели и выполните ремонт при наличии опыта / запасных запчастей. Ниже рассмотрим правила разборки разных оригинальных и китайских устройств, разберем особенности выполнения ремонтных работе и актуальность такого шага в целом.

Что потребуется для разборки

Как тем как открыть колонку JBL, важно подготовить необходимый для работы инструмент. Для решения задачи вам потребуется:

Учтите, что разбирать обычную круглую колонку или модель с ручкой необходимо осторожно. В случае неправильных действий высок риск повреждения аккумулятора, нарушения крепления проводов, поломки боковых пассивных динамиков или оставление устройства без влаго- и пылезащищенности. Во избежание таких последствий необходимо действовать осторожно.

Как разобрать колонку

Оригинал

Разобрать Блютуз колонку JBL нельзя назвать простой задачей. Особенно, если за работу берется не профессионал. Производитель хорошо спрятал элементы крепления, чтобы покупатели не пытались самостоятельно делать ремонт, а несли устройства в сервисный центр. С другой стороны, колонка JBL разбирается по определенному алгоритму, а сами материалы более качественные. Это означает, что сломать что-либо труднее. Рассмотрим пошаговые инструкции для разных моделей.

Charge 2+

Чтобы разобрать JBL этой модели, сделайте следующее:

Charge 3

Теперь разберемся, как разобрать динамик JBL модели Charge 3, ведь он пользуется большим спросом у меломанов. Сделайте следующее:

XERTMT (Xtreme) Portable BT Speaker

Отвечая на вопрос, можно ли разобрать колонку JBL этой модели самому, ответ положительный. Для решения задачи сделайте следующее:

Clip 3

Чтобы разобрать JBL этой модели, пройдите такие шаги:

Учтите, что все Блютуз-колонки (маленькие квадратные, большие и т. д) имеют похожую конструкцию, поэтому разобрать их можно по практически идентичной схеме. Отличия могут быть в нахождении шурупов и небольших элементов. При наличии ручки ее нужно демонтировать в первую очередь.

Китайскую

В Сети часто задается вопрос, как разобрать китайскую колонку JBL, ведь в целях экономии многие покупают именно этот вариант. Внешне они имеют много общего с оригинальными устройствами, но некоторые конструктивные решения индивидуальны. Также нужно учесть, что такие девайсы более хрупкие.

Но даже при таких особенностях разобрать портативную колонку JBL из Китая не составляет труда. Здесь потребуется тот же набор инструментов. Главная разница в том, что источник питания и динамики подпаиваются, а не садятся на клеммы.

Рассмотрим, как разобрать музыкальную колонку JBL (не оригинал) на примере Charge 2+. Сделайте следующие шаги:

После выполнения работы остается собрать устройство в обратном порядке.

Как отремонтировать колонку

В целях экономии денег и времени многие владельцы портативных динамиков спрашивают, как отремонтировать колонку JBL. Наиболее распространенная проблема — поломка USB-порта из-за некачественных кабелей или неосторожного применения. Повреждение можно распознать по следующим симптомам:

Как только вам удалось разобрать колонку JBL, достаньте плату и разъем USB, после чего припаяйте новый. Действуйте осторожно и старайтесь не перегревать плату.

Не менее распространенная поломка — повреждение аккумулятора, который со временем может выйти из строя или износиться по естественным причинам. Проблемы с источником питания можно заметить по следующим признакам:

В рассмотренных выше случаях нужно сразу починить колонку JBL, ведь ситуация может привести к негативным последствиям в будущем.

Стоит ли делать ремонт самому

Зная, как разобрать колонку JBL, можно попробовать отремонтировать ее самостоятельно. Наиболее простые шаги — ремонт разъема или замена аккумулятора. Что касается более серьезных неисправностей, с ними лучше обращаться в сервисный центр. Кроме того, если устройство находится на гарантии, необходимо сразу идти к специалистам и делать ремонт бесплатно.

В комментариях расскажите, приходилось ли вам разбирать колонку JBL, и с какими трудностями вы сталкивались.

Как разобрать колонку JBL (charge 3, charge 2+, Xtreme)

можно ли разобрать колонку jbl

Колонки американского производителя «JBL» — высококачественная акустика, продающаяся по всему миру. Россияне активно пользуются продукцией «JBL», наслаждаясь отличными звуковыми характеристиками девайсов данного производителя. Средний цена оригинала — примерно 200$, китайские подделки под JBL стоят в 5-10 раз дешевле. Поскольку колонка имеет мобильный формат и часто берётся с собой в дорогу, то часто выходит из строя по различным причинам. Для выявления причины поломки (чаще всего механической), колонку необходимо разобрать. Ниже мы рассмотрим, как разобрать колонку JBL (charge 3, charge 2+, Xtreme), представим соответствующие видео и пошаговый формат разбора указанных колонок.

Как разобрать колонку JBL charge 2+

Методика разбора колонки JBL charge 2+ состоит в следующем:

Как разбирать колоноки JBL charge 3

Алгоритм разбора колонки JBL charge 3 состоит в следующем

Также мы ранее разобрали, как подключить колонку JBL по Bluetooth к ноутбуку и телефону.

Учимся разбирать JBL Xtreme

Специфика разбора колонки JBL Xtreme состоит в следующем:

Заключение

Выше мы описали методику, демонстрирующую каким образом разобрать колонку JBL моделей Charge 3, charge 2+ и Xtreme. Для наглядного представления используйте приведённые в нашем материале видео, отображающие пошаговый алгоритм разбора каждой из перечисленных колонок. Выполняйте все операции аккуратно, не прилагайте излишнюю физическую силу, так как можете легко повредить ваш девайс. Если же вы не уверены в своей квалификации, рекомендуем обратиться за помощью в сервисный центр.

Как разобрать колонку jbl

Разборка колонки jbl: пошаговая инструкция

можно ли разобрать колонку jbl

Популярная колонка jbl Charge, имеющая более простую конструкцию, разбирается иначе:

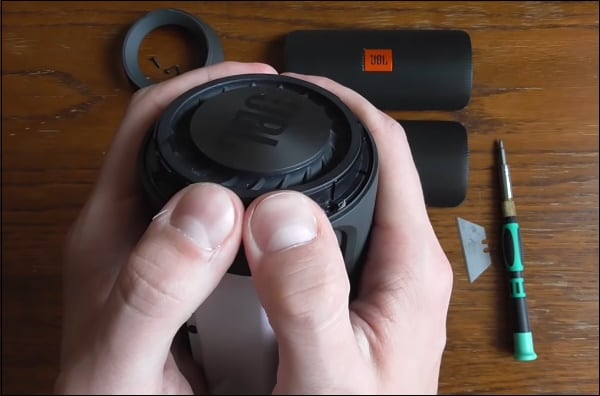

Как разобрать колонку JBL charge 2+

Методика разбора колонки JBL charge 2+ состоит в следующем:

С помощью острого предмета снимите решётки с обеих сторон;

Снимите по 4 боковых шурупа с каждой стороны, держащих круглую боковую насадку;

Теперь открутите 4 шурупа, держащих боковые пассивные радиаторы (диафрагмы). Это не динамики, они лишь имеют вибрационную функцию, и за счёт неё дают низкие частоты;

Аккуратно снимите пассивные радиаторы;

Снимите динамики, с которых так же аккуратно снимите по две клеммы контактов каждого динамика;

Чтобы добраться до аккумулятора, нужно открутить ещё 8 шурупов, держащих крышку, под которой расположен аккумулятор;

Как разобрать JBL Xtreme

Разбирают JBL Xtreme похожим на Charge 3 образом:

снизу подденьте две защелки, под которыми открутите два болта, удерживающие декоративную защиту;
сняв кожух, открутите нижнюю часть. Она закреплена на 3 болта, скрытых под молнией. После их удаления подденьте ее с помощью шпателя;
далее откроется доступ к подставке, прикрученной на 8 болтов

Открутите их и осторожно поднимите защиту, поскольку она держится на рычаге, к которому закреплен шлейф индикации заряда. Раскрутите оставшиеся 2 винта и снимите подставку;
чтобы обесточить батарею, открутите правый динамик и отключите от него клеммы

Под ним будет находиться шлейф аккумулятора. Отсоедините его и выньте АКБ.

Китайский аналог повторяет структуру как у Charge 3 и 4.

можно ли разобрать колонку jbl

Как разобрать JBL GO

Первая версия модели GO разбирается следующим образом:

JBL GO 2 разбирается аналогичным образом.

Такую акустику, как JBL Pulse и Boombox, не рекомендуют разбирать из-за герметичного корпуса, который после вскрытия начнет пропускать влагу и пыль.

можно ли разобрать колонку jbl
Watch this video on YouTube

Тонкости ремонта

Наиболее частая неисправность Bluetooth-колонок – выход из строя порта USB. Привести к поломке могут некачественные USB-кабели и неаккуратное пользование. Повреждения можно заметить визуально или по характерным признакам:

можно ли разобрать колонку jbl

В этом случае после разборки нужно извлечь плату, снять старый USB-разъем и припаять новый. Для этого нужен паяльник с тонким жалом или паяльная станция.

можно ли разобрать колонку jbl

Другая неисправность – вышел из строя аккумулятор. Не секрет, что со временем он теряет свою емкость. Неисправная батарея подлежит замене.

Определить поломку можно по таким признакам:

Если что-то из перечисленного вы заметили, колонку нужно сразу ремонтировать. Иначе вздувшаяся батарея может взорваться под давлением скопившихся газов.

Сбои в работе портативной колонки может вызвать падение. Батарея может вывалиться из своего гнезда и ударить по случайному месту платы. От удара внутри могут отвалиться компоненты, и колонка больше не сможет играть.

можно ли разобрать колонку jbl

Как разобрать колонку JBL charge 2+

Методика разбора колонки JBL charge 2+ состоит в следующем:

Открутите боковые шурупы

Открутите шурупы, держащие диафрагму

Аккуратно снимите диафрагму

Аккуратно снимите клеммы каждого из динамиков

Открутите шурупы, держащие крышку, под которой находится аккумулятор

можно ли разобрать колонку jbl

Особенности разборки

Для начала убедитесь, что разборка действительно необходима. Например, колонку нужно почистить или заменить аккумулятор. В этом случае вам понадобятся:

можно ли разобрать колонку jbl

Оригинальных моделей

Надо сказать, что разборка оригинальных музыкальных колонок может быть затруднительной для непрофессионалов. Это сделано для того, чтобы пользователи не лезли в конструкцию сами, а несли колонки на ремонт в сервисные центры. Но можно посмотреть на это с другой стороны: материалы изготовления более качественные, и меньше вероятность что-то сломать.

JBL charge 2+ разбирается в таком порядке:

можно ли разобрать колонку jbl

JBL charge 3 разбирается следующим образом:

можно ли разобрать колонку jbl

JBL XERTMT (Xtreme) Portable BT Speaker разбирается по такому алгоритму:

отсоедините декоративную решетку от корпуса (процесс аналогичен JBL charge 3), подденьте ее медиатором и выкрутите 2 шурупа;
для снятия задней крышке выкрутите 3 винта, которые расположены под молнией, снимите заднюю панель;
демонтируйте крышку аккумулятора, она крепится при помощи 8-ми саморезов, которые необходимо выкрутить (обратите внимание, что на эту панель крепится индикатор заряда батареи – аккуратно выкрутите 2 винта, которые его фиксируют);
снимите правый динамик, который закреплен на 4 шурупах, подденьте его медиатором и отсоедините клеммы питающих проводов;
отключите разъем аккумулятора и извлеките батарею из корпуса.

можно ли разобрать колонку jbl

JBL Clip 3 разбирается в таком порядке:

Все модели Bluetooth-колонок имеют сходную конструкцию, и принципиально их разборка ничем не отличается. Различия могут быть в расположении винтов и мелких элементов. Если колонка оснащена ручкой для переноски, в первую очередь снимать нужно ее.

можно ли разобрать колонку jbl

Китайских колонок

Внешне они очень похожи на оригинальные. Отличаться они могут общими конструктивными решениями и материалами изготовления

Поэтому работайте очень осторожно, поскольку эти устройства весьма хрупкие

А вообще, колонок из Поднебесной очень много, и их конструкции сильно различаются, так что проводить какие-либо методики бессмысленно. В общем, разбор китайской переносной колонки мало отличается от разбора оригинальной модели. Ознакомьтесь, как разобрать прототип, и действуйте по аналогичной методике.

можно ли разобрать колонку jbl

Открыть подделку из Китая обычно проще. Единственный момент – динамики и аккумулятор обычно подсоединяются не клеммами, а пайкой.

Как разбирать колоноки JBL charge 3

Алгоритм разбора колонки JBL charge 3 состоит в следующем

Открутите два шурупа от корпуса

Открутите два шурупа

Отвинтите четыре шурупа

Снимите боковые элементы

Учимся разбирать JBL Xtreme

Специфика разбора колонки JBL Xtreme состоит в следующем:

Шпателем (или любым удобным острым предметом) поддеваем центральные защёлки и отделяем декоративную защиту от основания;

Для снятия нижней части нужно открутить три шурупа, которые находятся под молнией;

Также шпателем поддеваем, и отщёлкиваем крышку от основания;

Откручиваем два винта;

Для того, чтобы отключить аккумулятор, нужно снять правый динамик. Откручиваем 4 шурупа правого динамика;

Панель с элементами управления (кнопками)

На всех без исключения моделях переносной акустики «Джибиэль» управляющие элементы практически одинаковы. Это кнопки включения/выключения, рядом с ней «JBL Connect» (эти два элемента обычно расположены на одной сплошной панели из пластмассы. В активном состоянии они подсвечиваются светодиодами. Остальные кнопки – блютуз, воспроизведение/пауза, убавление и прибавление громкости – находятся на сетчатом кожухе колонки.

На некоторых аудиоколонках (Go 2) есть опция спикерфона. Когда на телефон, который сопряжен с JBL, поступает входящий звонок, можно ответить на него нажатием кнопки «воспроизведение/пауза». А, например, на Clip 2 для ответа на звонки сделали отдельную кнопку, она отмечена значком с телефонной трубкой.

На большинстве динамиков от «Джибиэль» есть кнопка «Connect». Она используется тогда, когда нужно подключить к одному телефону 2 колонки и более (режим Connect или Connect+). А на колонках последнего поколения (Pulse 4) этот режим уступил место технологии PartyBoost, которая обеспечивает гораздо лучшее качество связи между объединенными в группу спикерами.

За состоянием колонки позволяет следить система световой индикации. Подсвечиваются как сами управляющие кнопки (как на Clip 2), так и отдельно вынесенные индикаторы. Их количество на разных моделях разное. На Go 2, к примеру, только один индикатор, а на Charge 3 целых 5. Они показывают уровень заряда батареи и включение различных режимов (street mode или low frequency mode).

можно ли разобрать колонку jbl

Как разобрать JBL Charge 3

Оригинал JBL Charge 3 разбирают в следующей последовательности:

Если речь о поддельной блютуз-колонке:

Как разобрать JBL Charge 2+

Разбирается «Джибиэль Charge 2 Plus» следующим образом:

используйте шпатель или медиатор, чтобы поддеть и снять решетки на фронтальной и задней панели;
выкрутите по 4 болта, которые фиксируют крепления пассивных излучателей слева и справа (2 находятся под задней и 2 под передней сеткой);
открутите пассивные диафрагмы

Они не крепятся к плате, но снимать их следует осторожно;
поочередно открутите крепление основных динамиков. Не стоит быстро вынимать излучатели, поскольку к ним крепятся по 2 клеммы, которые необходимо отключить

Чтобы избежать короткого замыкания, следует заклеить их изолентой или сперва выполнить следующий пункт;
открутите пластину на обратной стороне, где находится аккумулятор. Снимите с батареи клемму, чтобы обесточить плату;
выньте АКБ.

Если у вас китайская копия:

можно ли разобрать колонку jbl

Учимся разбирать JBL Xtreme

Специфика разбора колонки JBL Xtreme состоит в следующем:

Открутите три шурупа под молнией

Открутите два винта

Снимите правый динамик, открутив его шурупы

можно ли разобрать колонку jbl

Важные моменты перед разборкой

можно ли разобрать колонку jbl

Как разобрать колонку jbl

Большая «Яндекс.Станция», таким образом, будет играть роль телевизионной приставки, но без пульта ДУ — все команды выполняются только голосом. Как подключить станцию «Алиса» (колонку)? Все просто: подсоедините колонку к телевизору посредством кабеля HDMI. Если подключение прошло удачно, на дисплее вы увидите привычный интерфейс «Алисы» с текстовым представлением голосовых запросов и результатов поиска по ним.

Как разобрать колонку JBL charge 2+

Методика разбора колонки JBL charge 2+ состоит в следующем:

С помощью острого предмета снимите решётки с обеих сторон;Снимите решётки с обеих сторон девайса
С одной стороны будут располагаться два центральных динамика, с другой – аккумулятор;
Снимите по 4 боковых шурупа с каждой стороны, держащих круглую боковую насадку;Открутите боковые шурупы
Снимите саму насадку;
Теперь открутите 4 шурупа, держащих боковые пассивные радиаторы (диафрагмы). Это не динамики, они лишь имеют вибрационную функцию, и за счёт неё дают низкие частоты;Открутите шурупы, держащие диафрагму
Аккуратно снимите пассивные радиаторы;Аккуратно снимите диафрагму
Открутите шурупы динамиков;
Снимите динамики, с которых так же аккуратно снимите по две клеммы контактов каждого динамика;Аккуратно снимите клеммы каждого из динамиков
Чтобы добраться до аккумулятора, нужно открутить ещё 8 шурупов, держащих крышку, под которой расположен аккумулятор;Открутите шурупы, держащие крышку, под которой находится аккумулятор
Теперь мы можем отключить клемму от аккумулятора. Обычно она выполнена в виде прищепки;
Отключаем и вынимаем аккумулятор.

Завершаем работу

Теперь отделяем центрирующую шайбу от диффузора, но делать это нужно весьма осторожно, чтобы не пострадал сам диффузор (конечно, если вы не планируете заменить его на новый). При этом нужно отделять центрирующую шайбу не только со стороны диффузора, но и со стороны корпуса

Эти манипуляции похожи на отделение подвеса от динамика, то есть нужно капать растворитель и постепенно отделять шайбу инструментом, подкладывая спичку за спичкой.

Впрочем, следует помнить, что контакт диффузора с растворителем не должен быть долговременным — во избежание порчи диффузора. Именно поэтому следует провести эту работу быстро, для чего лучше подойдёт маленькая лопатка. После разделения шайбы и диффузора нужно как следует очистить все поверхности от клея — здесь нам и пригодится ткань, на которую наносится растворитель. Вот мы и добрались до магнита.

Разборка корпуса

Если колонки сломались и требуют ремонта или кажется, что пришла пора почистить внутренности акустического устройства от скоплений пыли и грязи, нужно получить доступ к внутренней части корпуса. Как же это сделать? Следует ли вообще разбирать качественно собранный корпус?

При производстве колонки корпус может собираться с применением одной из трех технологий:

склеивание стенок корпуса;
скрепление деталей при помощи металлического крепежа – шурупов или саморезов;
размещение электротехнических элементов устройства внутри корпуса из цельного куска пластика или древесины.

Последний вариант, конечно, применяется весьма редко. Кроме того, чаще всего такие корпуса пластиковые – если из полистирола можно отлить цельный кусок, то фанеру или ДСП средней плотности, из которых производятся деревянные корпуса, в любом случае придется скреплять отдельно.

Первые же два варианта, как правило, комбинируются – например, боковые, верхняя и нижняя стенка намертво склеиваются клеем или эпоксидной смолой, а передняя и задняя панели прикручиваются. Это позволяет пользователю без особых проблем получать достаточный для ремонта и чистки доступ к внутренним деталям акустики. Как же разобрать такой корпус?

Краткие технические характеристики и интерфейсы подключения

При выборе беспроводной акустики важно учитывать такие характеристики, как емкость аккумулятора, вес, время работы устройства без подзарядки батареи, мощность, простота подключения к телефону или компьютеру

Модель	Мощность	Время работы от батареи	Время зарядки	Частотный диапазон	Уровень сигнала	Вес
Boombox	60 Вт	24 часа	6,5 часа	50–20 000 Гц	80 дБ	5,25 кг
Xtreme	40 Вт	15 часов	3,5 часа	70–20 000 Гц	80 дБ	2,112 кг
Charge 4	30 Вт	20 часов	5,5 часа	60–20 000 Гц	>80 дБ	0,965 кг
Pulse 3	20 Вт	12 часов	4,5 часа	65–20 000 Гц	80 дБ	0,960 кг
Flip 5	20 Вт	12 часов	2,5 часа	60–20 000 Гц	>80 дБ	0,540 кг
Go 2	3 Вт	5 часов	2,5 часа	180–20 000 Гц	80 дБ	0,184 кг
Clip 2	3 Вт	8 часов	1 час	120–20 000 Гц	80 дБ	0,184 кг

Также для колонок бывает важно наличие защищенного корпуса, версия Bluetooth, возможность зарядки других устройств, когда спикером можно пользоваться как пауэрбанком. Защита IPX7 имеется у всех моделей, указанных в таблице выше, кроме Xtreme

У этой колонки степень защиты IPX5. Версия «синезуба» в основном 4.2, только у Go 2 и опять же у Xtreme она имеет версию 4.1. В качестве внешнего аккумулятора можно использовать «Бумбокс», «Чардж 4» и «Экстрим»

Защита IPX7 имеется у всех моделей, указанных в таблице выше, кроме Xtreme. У этой колонки степень защиты IPX5. Версия «синезуба» в основном 4.2, только у Go 2 и опять же у Xtreme она имеет версию 4.1. В качестве внешнего аккумулятора можно использовать «Бумбокс», «Чардж 4» и «Экстрим».

В стандартный набор интерфейсов подключения входят разъемы microUSB, USB Type A. На «Флип 5» это новый USB Type C, который также есть и на Charge 4. Подключение внешнего блока питания (DC5V) к соответствующему разъему предусмотрено только на JBL Xtreme и JBL Boombox, остальные колонки подключаются для зарядки к USB.

Как сбросить настройки на колонке JBL Charge

Серия устройств JBL Charge является самыми популярным ввиду их компактности и практичности. Но и они могут выйти из строя в любой момент. Колонки могут не замечать устройства, которые вы пытаетесь к ней подключить. Это происходит из-за неверных параметров, которые в данный момент установлены в памяти. После сброса настроек всё вернётся в норму.

Чтобы произвести сброс на JBL:

Для начала включим устройство. Нажмите на кнопку питания на корпусе колонки;

Включите колонку JBL

Определить, что колонка уже включилась можно по индикатору на кнопке;

Индикатор сигнализирует о включении питания колонки

Затем следует нажать одновременно на две кнопки: «Блютуз» и добавление громкости. Удерживайте их приблизительно 5 секунд;

Кнопки для сброса настроек колонки JBL

Увидеть, что кнопки действуют можно по реакции светодиодов вокруг кнопок — они начнут быстро мигать;

Индикатор на кнопке колонки JBL

Колонка JBL удалит все свои параметры и настройки, которые вы указывали ранее. Теперь её нужно будет заново подключить к мобильному устройству, если это необходимо. А также выполнить первичную настройку. При первом включении после сброса колонка активирует режим «Discovery», то есть обнаружения. На телефоне можно включить блютуз, чтобы в поиске отобразилась колонка. Также вы услышите звуки спикера после включения. Все эти признаки говорят о том, что мы удачно сбросили настройки.

Частые проблемы JBL

Решением в 65% случаев станет обращение в специализированный сервис по починке и диагностике нарушений работы колонки. Не всегда поход к мастеру экономически целесообразен.

Подробнее распишем возможные проблемы bluetooth колонки и объясним, как в некоторых ситуациях самостоятельно починить девайс.

Как открыть колонку jbl charge 3 Основные проблемы блютуз колонки: разбор, выявление, сопряжение Как включить уличный и басс режим на jbl Как разобрать и открыть наушники jbl Как пользоваться колонкой jbl: принцип работы, инструкция на русском Как разбирается колонка jbl - как открыть Как разобрать колонку jbl (charge 3, charge 2+, xtreme) Как разобрать и открыть наушники jbl: своими руками Как подключить колонку к телефону? Как разобрать колонку jbl: разбор китайской и портативной bluetooth-колонки, как открыть

Прерывания

Частые проблемы – прерывания звука в колонке через фиксированные промежутки времени или заикание.

В 40 процентах случаев проблема кроется в нестабильном блютуз соединении проигрывателя с JBL.

Шаг 1: Перезагрузите устройство и колонку, во многих случаях это помогает.

Шаг 2: Разорвите соединение (необходимо удалить устройство на вашем смартфоне) и заново выполните синхронизацию.

Шаг 3: Проверка колонки. Подсоедините через провод. Если заикание не прекратится – исключите ошибку в источнике музыки, например, телефоне, и замените его.

Для исправления этого варианта включите режим низких частот – зажмите и 7-10 секунд удерживайте кнопки «Блютуз» и «Громкость -». Это действие поможет улучшить звук.

В случае сохранения прерываний ошибка заключается в девайсе JBL. Тогда без похода в ремонтный отдел не обойтись.

Не заряжается

Ещё одна неисправность JBL – устройство перестает заряжаться. Проведите осмотр гаджетов

Как правило, нарушение выявляется визуально, обратив внимание на разъем micro USB. Если он поврежден, то колонку придется разобрать и заменить разъем зарядки

Сбросить к заводским настройкам

В ряде случаев ошибка кроется в программном обеспечении колонки. Например, неправильно встал драйвер для девайса или возник баг в подключенных беспроводных устройствах.

Чтобы не разбирать колонку до платы попробуйте сбросить колонку к заводским настройкам. Используйте два пункта:

Для того чтобы осуществить откат удерживайте на JBL кнопки «Громкость +» и «Play» на протяжении 3 секунд.
Если вы решили автоматически обновить версию девайся зажмите на 10 секунд кнопки «Connect+» и «Гроскость+».

Изменить голосовую подсказку

Пользователей раздражает звук голосовых подсказок портативной колонки JBL. Чтобы поправить эту ситуацию измените голосовую подсказку устройства.

По умолчанию громкость помощника установлена на максимум и её нельзя исправить во внутренних настройках. Чтобы поменять этот недочет разберите устройство и работайте с платой продукта вручную. Подсказка меняется исключительно благодаря перепрограммированию.

Если вы подкованы в схемах и электронике, попытайтесь разобраться самостоятельно. В противном случае – обращайтесь в сервис для точной настройки.

Выявить короткое замыкание на плате (на схеме)

В большинстве случаев изделие не работает из-за отсутствия контакта в сети или, наоборот, когда этот контакт появился в ненужном месте. Имея минимальный опыт в электротехнике, у вас получится разобрать и починить JBL своими руками.

Чтобы выявить короткое замыкание на плате нужно залезть внутрь устройства и воспользоваться специальным инструментом для измерения напряжения в цепи – мультиметром.

Как подключить колонку к ноуту

На Виндовс

При наличии устройства с Windows можно использовать один из трех способов соединения. Рассмотрим их более подробнее

Как подключить по Блютуз

Наиболее распространенный вариант — подключение колонки JBL к ноутбуку по Bluetooth, ведь в таком случае можно избежать применения проводов и передавать музыку «по воздуху». Для успешного соединения в ноуте должен быть адаптер Блютуз с необходимыми драйверами.

При наличии приемника можно подключить колонку JBL к ноуту следующим образом:

Включите Блютуз на аудиоустройстве.
Войдите в ноутбуке в меню «Пуск», а после «Параметры Windows».
Зайдите в «Устройства» и переместите тумблер «Bluetooth» в правую сторону.
Кликните на кнопку «Добавление Bluetooth или другого устройства» для поиска доступных подключений.

В появившемся окне выберите первый пункт.
Дождитесь появления в списке названия вашей колонки JBL, к примеру, Clip 3 или Go.
Кликните на название для сопряжения.

После этого звук должен воспроизводиться на колонках. Если JBL не подключается к ноутбуку с первого раза, зайдите в раздел «Система», кликните на вкладку «Звук» и выберите аудиоустройство в качестве источника.

Как разобрать колонку jbl: charge, flip, xtreme, go Как сбросить настройки колонки jbl до заводских и обнулить подключения Колонка jbl - инструкция на русском: как пользоваться Как сбросить настройки jbl наушников и колонки Как разобрать колонку jbl (charge 3, charge 2+, xtreme) Как включить уличный и басс режим на jbl Колонка jbl инструкция на русском, как включить и пользоваться Ремонт портативной колонки jbl charge 2 – блог о ремонте и сервисе

Как подключить по USB

В качестве альтернативы можно подключить колонку JBL к ноутбуку через USB. Это классический метод, не требующий наличия Bluetooth. Он подходит в ситуации, когда на ПК нет такого модуля или он не работает.

Процесс соединения проходит следующим образом:

Возьмите USB-кабель и комплекта колонки JBL.
Вставьте один конец в порт ноута, а второй — в аудиоустройство.
Включите источник звука.
Дождитесь, пока Windows выполнит автоматическую установку.
После завершения процесса включите какую-либо музыку и убедитесь в правильности подключения.

Если процесс с первого раза не пошел, установите драйвера вручную. Для этого войдите в «Диспетчер устройств», найдите в списке аудиоустройство с восклицательным знаком, жмите правой кнопкой мышки и запустите установку / обновление ПО.

Как подключить по AUX

Следующий способ, как подключить ЖБЛ колонку к ноутбуку — сделать это с помощью 3,5-миллиметрового разъема. Алгоритм действий следующий:

Вставьте один конец AUX в разъем колонки JBL.
Вторую часть вставьте в разъем для наушников ноутбука.
Включите аудиоустройство.
В настройках звука на ноуте выберите источником внешние динамики. Для этого кликните правой кнопкой мышки на символ динамика справа внизу, войдите в раздел «Открыть параметры звука» и там в разделе «Звук» установите нужное устройство вывода.

Зная, как подсоединить беспроводную колонку JBL к ноутбуку, можно выбрать один из доступных вариантов. Наиболее удобным является Блютуз, ведь в таком случае устройства не связаны между собой проводами, но в качестве альтернативы можно использовать USB или AUX.

Макбук

По-иному решается вопрос, как установить колонку JBL в ноутбуке с Mac. Операционная система в таких девайсах сильно отличается, поэтому и подходы к выполнению работы будут иными. При этом подключить устройство к Макбуку также не составляет труда, а на весь процесс занимает не более двух-трех минут времени.

Наиболее простой метод — соединение по Блютуз:

Войдите в меню и «Системные настройки».
Найдите в перечне пункт Bluetooth.

Включите модуль, чтобы запустить поиск доступных девайсов.
Выберите в перечне название колонки JBL и жмите «Сопряжение», чтобы ее подключить.

Кроме того, можно подключить аудиоустройство к Макбуку и с помощью проводного подключения.

Способы подключения

Для начала необходимо указать, что беспроводные аудиосистемы могут подключаться двумя способами:

1) Подключение к аппарату через блютуз. Данная функция имеется на любых планшетах и смартфонах. Потребность в проводе в этом случае отпадает. Однако считается, что данный способ является самым энергозатратным.

2) Использование аудиокабеля. Для этого в блютуз-колонках имеется специальный разъем

При покупке гаджета важно определить, подойдет ли кабель к разъему Вашего устройства. Если кабель является нестандартным, стоит побеспокоиться о переходнике

При подключении к смартфону не забудьте включить питание.

Как разобрать китайскую копию Jbl Charge 2

Зачастую, заказав на Aliexpress и после получения посылки, с jbl часто возникают проблемы с подключением.

После визуального осмотра становится понятно, что снаружи нет ни одного винта (их не видно). Поэтому напрашивается вопрос «как разобрать блютуз колонку»? Кажется, что корпус склеен и после ее разборки собрать детали не получится. Но это не так.

Первым делом приготовьте отвертки разного размера. Затем отклейте резиновые накладки. Приклеены они слабо, поэтому оторвать будет очень просто.
Болтики расположены на задней части, они спрятаны декоративной решеткой. Снимается она легко, достаточно подцепить отверткой

Соблюдайте осторожность, т.к. при снятии можно повредить покрытие.
Вы обнаружите 6 болтов, которые можно открутить с помощью крестообразной отвертки

После этого откройте колонку, перед вами будут две части.
Вы увидите маленький аккумулятор, сразу же напрашивается вопрос: как может колонка работать с такой батареей?
С обеих сторон находится плата, по бокам расположены разъемы.

собирается в обратном порядке

Как починить разъем для зарядки

У компании JBL нет определенных рекомендаций или инструкций к разбору девайса. У новых моделей нет видимых креплений. Это сделано для обеспечения максимальной сохранности в условиях влаги или грязи.

Чтобы вскрыть корпус подденьте резонирующие решетку продукта – за ней вы найдете спрятанные болты. Открутив, получите доступ к внутренностям устройства. Замените сломанный разъем и продолжайте наслаждаться музыкой с заряженной колонкой.

Для примера вскрытия портативного динамика приведем видео с разбором устройства от компании Билайн.

Блютуз колонка JBL Charge 3

Блютуз колонка Jbl Charge 2

Лучшие беспроводные блютуз колонки

Блютуз колонки большие: обзор и сравнение

Обзор колонки Бумбокс

Лучшие блютуз колонки Xiaomi

Обзор колонки Jbl Partybox 310

Лучшие беспроводные колонки Маршал

Виды неисправностей

Поскольку большинство пользователей газовых колонок применяют в жилых домах и квартирах проточные нагреватели с открытыми камерами сгорания, то речь пойдет именно о таковых. Автоматизированные турбированные колонки с сетевым электропитанием и розжигом через гидрогенератор слишком сложны для корректирования, поэтому вмешиваться в технику подобного рода конструкции человеку, не имеющему в такой работе ни малейшего опыта, категорически не рекомендуется.

Ремонт портативной колонки jbl charge 2 Как подключить колонку алиса. пошаговая инструкция подключения колонки алиса к телефону, компьютеру или ноутбуку - faq от earphones-review Основные проблемы bluetooth колонки Как разобрать колонку jbl Как открыть колонку jbl charge 3 Как подключить колонку jbl к телефону – руководство + советы [2019] | softlakecity.ru Как разобрать колонку jbl? разбор китайской и портативной bluetooth-колонки. как открыть? Как разобрать колонку jbl: charge, flip, xtreme, go Как разобрать колонку jbl (charge 3, charge 2+, xtreme) Как подключить колонку «алиса»?

На сегодняшний день наиболее частыми проблемами, с которыми приходится столкнуться обладателям газовых колонок, являются следующие:

характерный газовый запах в квартире, исходящий из газовой установки;
неполадки с пуском и розжигом основной горелки;
самопроизвольное отключение нагревателя непосредственно во время работы;
всевозможные подтекания и протечки.

Если вы почувствовали резкий запах газа, стоит незамедлительно перекрыть соответствующий кран, распахнуть окна и сообщить об этом в аварийную службу. Вы поясните оператору характер возникшей проблемы, а он, в свою очередь, исходя из предоставленной вами информации, определит, нужно ли прислать к вам бригаду сиюминутно, или же направить к вам специалиста в порядке очереди. Здесь без вариантов, самостоятельно пытаться устранить утечку метана строго воспрещено.

Как разобрать JBL Xtreme

Разбирают JBL Xtreme похожим на Charge 3 образом:

Под ним будет находиться шлейф аккумулятора. Отсоедините его и выньте АКБ.

Китайский аналог повторяет структуру как у Charge 3 и 4.

Частые проблемы JBL

Несмотря на надежность, портативные колонки jbl временами выходят из строя. Как правило, виной тому неправильные условия использования, но иногда у колонки обнаруживают заводской брак. Решением в 65 процентах случаев станет обращение в специализированный сервис по починке и диагностике нарушений работы колонки. Не всегда поход к мастеру экономически целесообразен.

Прерывания

Частые проблемы – прерывания звука в колонке через фиксированные промежутки времени или заикание. В 40 процентах случаев проблема кроется в нестабильном блютуз соединении проигрывателя с JBL. Переподключите устройства или подсоедините через провод. Если заикание не прекратится – исключите ошибку в источнике музыки, например, телефоне, и замените его.

В 30 процентах случаев проблема заикания кроется в неправильной работе частот JBL. Для исправления этого варианта включите режим низких частот – зажмите и 7-10 секунд удерживайте кнопки «Блютуз» и «Громкость -». Это действие поможет улучшить звук. В случае сохранения прерываний ошибка заключается в девайсе JBL. Тогда без похода в ремонтный отдел не обойтись.

Не заряжается

Ещё одна неисправность JBL – устройство перестает заряжаться. Проведите осмотр гаджетов

Сбросить к заводским настройкам

В ряде случаев ошибка кроется в программном обеспечении колонки. Например, неправильно встал драйвер для девайса или возник баг в подключенных беспроводных устройствах. Чтобы не разбирать колонку до платы попробуйте сбросить колонку к заводским настройкам. Используйте два пункта:

Для того чтобы осуществить откат удерживайте на JBL кнопки «Громкость +» и «Play» на протяжении 3 секунд.
Если вы решили автоматически обновить версию девайся зажмите на 10 секунд кнопки «Connect+» и «Гроскость+».

Изменить голосовую подсказку

Выявить короткое замыкание на плате (на схеме)

Разборка динамика

В динамическом излучателе находится много деталей, которые могут сломаться – это и гибкие выводы, и магнитная катушка, и сам диффузор. Чаще всего все составные элементы конструкции излучателя скрыты в пространстве между мембраной из бумаги или полимера и металлическим основанием динамика. Как получить доступ внутрь устройства, не повредив при этом тонкую пленку мембраны?

Диффузор фиксируется в двух местах – по внешнему периметру при помощи картонного или резинового подвеса и в центре, где он прикреплен к гильзе. Отрывать его придется снаружи. Ни в коем случае нельзя просто отрезать его – приклеить обратно в таком случае не получится, придется покупать новый диффузор.

Подвес снимается по такой же технологии, как и разборка клееного корпуса – постепенно наливается растворитель, материал аккуратными движениями отделяется от основания и подпирается зубочистками. С картонным подвесом нужно быть максимально осторожным, чтобы он не разрушился.

Когда диффузор будет снят со своего места, останется только отклеить центрирующую шайбу. Это откроет вам полный доступ к внутренностям динамика. Пыль сюда не попадает, так что чистка динамика не понадобится.

Панель с элементами управления (кнопками)

Как пользоваться колонкой jbl Инструкция к колонке jbl Инструкция для колонок jbl Как подключить колонку к телефону через bluetooth — простая инструкция Разборка колонки jbl Как сбросить настройки колонки jbl и начать все сначала Как сбросить настройки jbl наушников и колонки Подключаем bluetooth колонку jbl к смартфону подробная инструкция Как разобрать газовую колонку и устранить часто встречающиеся неполадки Как разобрать колонку jbl (charge 3, charge 2+, xtreme)

Тонкости ремонта

колонка не заряжается;
кабель нормально не подключается, не входит совсем или входит с перекосом;
разъем провалился внутрь корпуса.

Определить поломку можно по таким признакам:

значительное снижение времени автономной работы;
колонка играет несколько секунд, а затем выключается;
аккумулятор вздулся.

Заключение

Включение, настройка и управление оригинальной колонкой компании Jbl не будут сложны для пользователя, который предварительно разберётся с назначением функциональных и управляющих кнопок, а также поймёт назначение интерфейсов.

Чего не скажешь о китайских репликах. Кажущаяся многофункциональность чревата и большей вероятности поломки.

Обзор Jbl Live 400BT

Jbl Flip 5 или Jbl Flip 4 – отличие, сравнение колонок

Рейтинг лучших колонок JBL по звучанию

Рейтинг портативных колонок с Алиэкспресс

Портативная колонка Jbl Extreme 2

Колонка Jbl Boombox 2

Лучшие беспроводные блютуз колонки

Беспроводная колонка Jbl Partybox 200

Заключение

JBL Charge 3 для прослушивания музыки — идеальное сочетание функционала и доступности. Сегодня цены на эту модель 6-8 тысяч рублей, что ниже стоимости подобный новых колонок. Можно найти качественную акустику в хорошем состоянии на вторичном рынке, что ещё сократит расходы.

Как разобрать колонку jbl Как подключить колонку алиса. пошаговая инструкция подключения колонки алиса к телефону, компьютеру или ноутбуку - faq от earphones-review Как пользоваться колонкой jbl: принцип работы, инструкция на русском Колонка jbl инструкция на русском, как включить и пользоваться Как подключить колонку к телефону? Основные проблемы блютуз колонки: разбор, выявление, сопряжение Колонка jbl - инструкция на русском: как пользоваться Как разбирается колонка jbl - как открыть Как разобрать и открыть наушники jbl: своими руками

В последние годы недобросовестные производители стали подделывать продукцию компании JBL. Это связано с популярностью, узнаваемостью бренда. Внешний вид легко подделать дешёвыми материалами, например, пластиком. Такие колонки не будут должным образом защищать колонку от воды, падений, внешних факторов.

Поддельная акустика хуже воспроизводит звук и басы. При этом стоимость подделки сравнима с оригиналом. Будьте бдительны, приобретайте только оригинальные блютуз аудиосистемы JBL.
